ADIS16060是一種14位數字MEMS陀螺儀，采用串行外設接口(SPI)，使數據通信和通道選擇變得極其便利。這種陀螺儀的測量范圍為士50°/秒，帶寬為1kHz。借助幾種外部元件，ADIS16060可為整個測量范圍和帶寬提供數字控制能力。為了提供這種功能，需要將兩種通常相互獨立的功能整合起來:外部測量范圍和帶寬控制以及數字通道選擇。
外部范圍和帶寬控制
通過RATE和FILT兩個引腳，可以訪問陀螺儀模擬信號鏈中的一個重要放大器級。通過在這些引腳上使用外部元件，可實現范圍擴展和帶寬修正。降低該節點的有效電阻(見等式1和等式2)可降低放大器增益，并增加MEMS傳感器內核的測量范圍。這種配置下，最多可將原來士50°/秒的測量范圍擴大4倍。用戶可在該節點上使用一枚外部電容(見等式3)，以根據需要對帶寬/噪聲進行優化取舍。
數字通道選擇

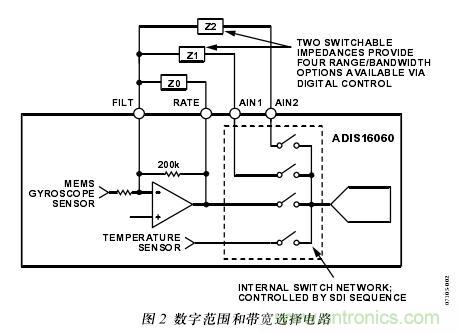

通過模數轉換器的輸入開關，可訪問四個獨立的模擬通道:角速率(陀螺儀)、傳感器溫度和兩個輔助模擬輸人通道(AIN1, AIN2)。每個模擬通道都有互不依賴的獨特開關。換句話說，ADIS16060可以選擇性地將其RATE，AIN 1和AIN2三個引腳捆綁起來。圖2以顯示了三個獨立的阻抗(Z0， Z1，Z2)，旨在表明通過數字控制可實現四種定制型測量范圍和帶寬。

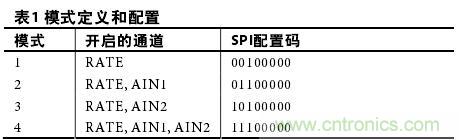

ADIS16060用SDI線路(在芯片片選信號上升之前)的最后8位來配置模數轉換器輸人開關。表1列出了圖2中各種可能配置的配置序列。
[page]
示例1

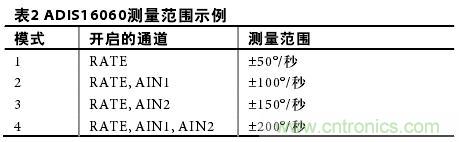

此例中，除標準的士50°/秒以外，兩個外部電阻提供了三種定制型測量范圍。
示例2

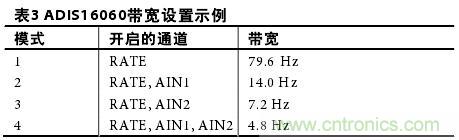

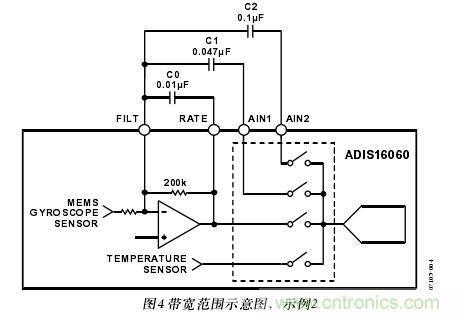

此例中，除標準的79.6 Hz以外，三個內部電容提供了三種定制型帶寬。
示例3

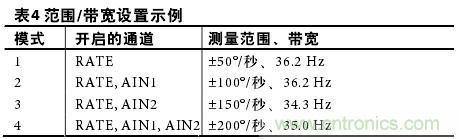

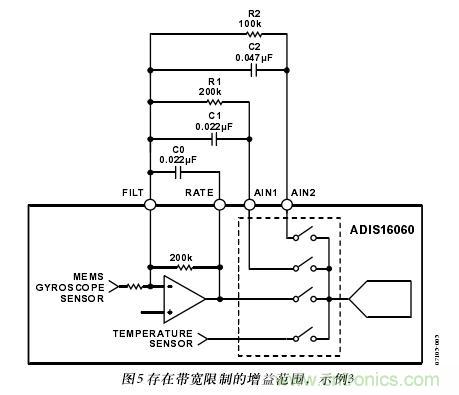

此例提供了四種不同的測量范圍，同時使整體帶寬保持在原始值(36.2 Hz)的10%之內，并使用了兩個額外電容(c1、c2)。
結論
ADIS16060的數字性能控制功能帶來了極大的設計靈活性，有助于降低系統的復雜性。最后列出可在開發此類系統時考慮的幾條技巧：
●在校準采用該功能的系統時，器件容差可能要求對各種設置分別進行校準。
●在布局設計時，貫徹最佳操作實踐，以減少潛在的電磁干擾源，因為通過這些元件可以訪問陀螺儀的內部模擬信號鏈。
●使用溫度傳感器時，需要開啟RATE，AIN1和AIN2三個引腳。讀取溫度時，這會導致陀螺儀信號鏈發生帶寬變化。再次切換到讀取陀螺儀時，要留出適當的時間(取決于帶寬設置)以使陀螺儀信號鏈恢復正常。
