多數電子工程師都很熟悉用熱阻作為一種熱分析技術。熱阻的表示單位是每瓦攝氏度。只需簡單地乘以第一步估計的瓦數，就可以獲得部件將增加的溫度（攝氏度）。但這里需注意幾個問題，要查看部件數據表上有關熱阻規格的隱藏信息。從內核到外殼的熱阻ΦJC不是一個有用的測量值。半導體制造商的IC或封裝設計者可能關心的是當熱量從內核流至外殼時IC的溫升，但你需要更多的信息。你在數據表上經常看到的下一個規格是從節點到外界的熱阻ΦJA。該值表示的是當部件未連散熱片或未焊到PCB（印制電路板）上時的溫升。
德州儀器的DarvinEdwards指出，ΦJA對多數試圖預測結溫的工程師來說是沒有用處的。他說：“有用的是從內核到電路板的熱阻（ΦJB），以及從內核到封裝表面的熱阻（ΦJC）。我們用兩個JEDEC（聯合電子設備工程委員會）標準電路板測量ΦJA，讓工程師們看到它并不是一個封裝常量。一個電路板是單面的，另一個是多層電路板。如果你有ΦJB和ΦJC規格，就有更好的機會來估計IC的真實溫升。”他還指出，工程師們必須記住ΦJA測量時電路板上沒有其它芯片。當IC周圍有電源和其它散發熱量的芯片時，以及當電路板處于一個空間有限的無風扇塑料外殼中時，實際溫升會高于ΦJA測量給出的值（圖8）。還要記住，多數IC的塑料頂面都幾乎不傳送熱量。環氧樹脂塑料的熱傳導能力為0.6W/mK～1W/mK（米-開爾文），而銅的導熱能力是400W/mK。因此，銅的導熱能力比塑料高400倍~600倍，重要的是PCB設計要實現熱傳導的最大化。
估算電路板散熱還有更多的復雜方法。

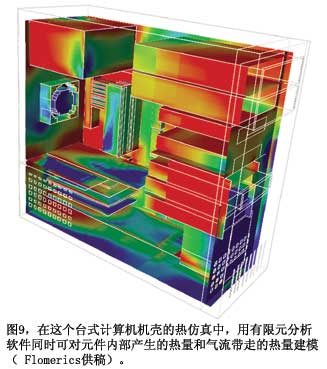

美國國家半導體的Webench在線設計工具采用Flomerics的Flotherm熱分析軟件，計算靜止空氣中的器件溫度。所有一般的仿真注意事項均適用。如果你的電路有風扇和一些氣流，其溫升就較低。如果有機箱，里面還有其它器件，其溫升就高。Flomerics采用有限元方案技術（參考文獻5）。圖9顯示了一個計算機機殼發熱與氣流的分析結果。很多其它有限元解算器也可以分析這種問題。例如，Comsol的一個解算器可以完成多重物理分析，可以解算超過一個問題的偏微分方程，如一只部件的熱響應，部件的導熱性能隨其溫度而變化。TI的Edwards指出，他的公司提供二種級別的熱建模抽象：ΦJB熱阻，以及Delphi緊湊模型標準。Flotherm、Icepak和很多其它熱分析程序都使用這些模型?！ ?br />
熱分析中的最后一步是估計環境溫度，這步十分重要。一輛采用風冷引擎的摩托車在駕駛時會遇到周圍環境的某種溫升。如果環境空氣升高10℃，則氣缸頭溫度也會上升。電子系統也一樣。例如，實驗室空氣為25℃，工作臺上的芯片工作在50℃。當將這些芯片放到50℃的環境溫度下，芯片的溫度將達到75℃。在這個熱分析步驟中，工程師們有時無法確定器件可能要運行的環境情況。除了簡單的運行以外，這些部件還必須能存留下來。例如，汽車廠用于車身重新噴漆的烤爐會使所有電子設備暴露在高溫下，超過汽車在使用壽命中遇到的溫度。部件能耐過這種條件，因為汽車制造商在這個過程中不會給它們通電。很多工程師無法判斷環境會達到何種極端境地。我們都知道，外層空間中的衛星溫度可以低至只比絕對零度高幾度，而當它們從太陽陰影中移出時則會達到攝氏幾百度。
地球上也存在著挑戰性的環境。美國尼桑公司測試開發工程師BruceRobinson在亞利桑那州的汽車沙漠試驗場工作。他說，尼桑一般估算的最高溫度如下：白天環境溫度46℃，車內空氣溫度81℃，儀表板表面最高溫度111℃，車內元件溫度82℃。換句話說，你可以在儀表板上燒開水。如果你設計車用電子設備，一定要考慮到這些。
無疑，當大多數工程師沒有理解環境溫度的嵌套程度時，他們就會失敗。例如，假設要設計一個部件，用于CD播放機的光學拾取裝置（圖10）。你可能會這么假設，由于該部件用于消費產品，它可能工作在0℃~70℃。但好好想想吧。實驗室工作臺上的部件可能是工作在25℃環境下。而光功率件是要安裝在CD驅動器里，驅動器中有其它元件在加熱空氣，該裝置可能不裝風扇。更糟糕的是，播放機裝在計算機內，驅動器必須工作在這種環境溫度下。計算機內部有自己的熱源和風扇，這個溫度上再加上外部環境溫度，因此，在工作臺上測得的25℃室溫，到了計算機內就是40℃，CD驅動器內是50℃?，F(xiàn)在，如果你把計算機放在厄瓜多爾的一個很熱的閣樓上，情況又該如何？這個部件必須工作在遠高于70℃的環境溫度下。你的職責是確保它仍能滿足規范，并且高溫不會顯著縮短產品的壽命。
現實情況
終于完成了設計估算和Spice仿真，但在開發過程中的某些時間內，還必須面臨設計內容的現實性?，F(xiàn)實性包括以正確的形式將電路原型化、安裝和最后修整。然后，你可以動用各種測量技術，來驗證迄今用到的所有美妙理論。重要的是盡可能近似地重現預期的工作環境。你應優先確定電路是否會被破壞，接下來電路是否會保持良好狀態，最后，電路能否在所有條件下都如預期一樣運行。
你可能還記得1998年9月2日瑞士航空公司111航班的空難事件，原因是不良設計和安裝的機載娛樂系統（參考文獻6）。機載娛樂網絡路連線的電弧引著了絕緣層上的可燃覆蓋物，并快速蔓延到其它可燃材料。如果生產該系統的小型企業設計者堅持在乘客艙所處的8000英尺高度作測試，他們就會知道磁盤驅動頭過于靠近母板，整個系統的熱量都難以消除。TI的Edwards指出，在1萬英尺高空，系統的對流冷卻能力減少20%。驗證與現實相關的所有工程假設是保證設計能夠?qū)崿F(xiàn)電氣性能和熱性能的唯一方法。瑞士航空公司111航班機載系統的設計者忽略了這種實際檢查，因而229名乘客失去了生命。
[page]
所有工程師都有兩種重要的測量設備，即他們的觸覺和嗅覺。大多數人都非常熟悉電子元件燒熔的刺鼻氣味。有良好嗅覺能力的人甚至能聞到一只芯片接近70℃時發出的微妙氣味。另外也可以在不含致命電壓的電路中很好地使用觸覺功能，如果能將手指在部件上放住5秒鐘以上，則部件溫度就低于70℃。多數人會過高地估計自己手指感受到的熱量，通常，他們會把只有50℃的溫度估計為70℃。如果你潤濕手指，再擦過部件，而部件發出嘶嘶聲，那么你就有麻煩了，因為任何部件溫度高于100℃都是壞消息。同樣，實驗室工作臺的環境溫度是最有利的環境?！ ‘?dāng)你完成了粗略估計后，還必須
做一些實際測量。多數DVM（數字電壓計）都有可以連接熱電偶的配件。Fluke和其它供應商制造的手持儀器可以用到兩只熱電偶，用于測量芯片溫度及其周圍的環境溫度。你應該測量IC的溫度比環境溫度升高的量。NationalInstruments、IOTech和很多其它數據采集設備制造商都可以幫助你用幾百種熱電偶、熱敏電阻和鉑RTD（電阻溫度探測器）傳感器建立測量系統。對于傳感器的尺寸和線纜的規格要特別小心。當測量一只小型IC時，熱電偶的導線也會傳導熱量，就像散熱器一樣，這種傳導降低了測得的溫度。
很多制造商還提供非接觸式IR（紅外）探測器，但當使用這些設備時，應注意你所測量表面的發射率。“發射率”是一個表面熱輻射的一種量度，即一個物體輻射出的能量與一個“黑體”（或熱黑體表面）輻射熱量之比。一個黑體是一個完美的熱能輻射器，它輻射出所有吸收的能量，發射率為1。作為比較，發射率為0的材料將是一種完美的熱反射鏡（參考文獻7）。一個光亮的金屬外殼有低的發射率，因此產生低于實際溫度的讀數。經平滑處理黑漆表面的發射率為1，這就是IR探測器測得的值。如要讓電子設備實現1的發射率，可以用經過平滑處理的黑漆噴涂表面，或在金屬外殼上放一塊透明帶，使發射率值接近于1?！ ?br />

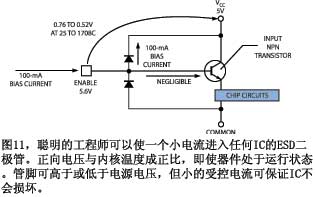

即使當器件在電路中工作時，許多聰明的半導體制造商都會自己測量內核本身溫度，他們用的是一片IC的每個輸入、輸出和控制腳上都有的ESD（靜電放電）二極管（圖11）。你可以將這種方法用于有復位或CS（片選）腳的IC，也可以用多個其它腳作測量。由于二極管的正向壓降與電流成正比，你可以將芯片放入烤箱，使小電流通過ESD二極管。業內很多人認為，100mA的電流不會造成二極管的任何自熱現象。你不需要為部件加電來測量二極管電壓，你可以用電源腳上或接地腳下的任何輸入或輸出腳。管腳內部的ESD二極管會將該腳箝位在大約0.6V。如果是復位腳，它需要在部件工作時保持高電平，則將該腳上拉到電源腳。當烤箱溫度上升時，ESD二極管的正向壓降從大約0.7V降到0.53V。
同樣，如果多余管腳是片選腳，它必須在IC工作時保持為低電平，則可以將該腳拉低到接地腳，并從ESD二極管獲得數據。如果該腳是輸出腳，則要與制造商聯絡，以確認沒有外部電流會妨礙全部100mA電流穿過二極管。你必須對每種IC測量這個數據，不同工藝有不同的電壓/過溫關系。當你準備對電路中運行IC作測量時，在管腳注入100mA使其升至VCC以上，或從該腳拉出100mA，將其降到接地以下。然后，就可以測量電壓差，并推算內核的溫度。
ESD方法雖有價值，但也有限制。如果IC提供數百毫安電流，則在VCC或接地的金屬線和連接線內部就會有電壓降。這些電壓降可能對ESD二極管電壓的測量值有增、減作用。你應該向應用小組，甚至IC設計者咨詢是否會出現這種情況。為抵消電壓降，可以在測量時停止供電。注意硅片的發熱時間常數是微秒級，因此你必須用一臺快速示波器或采集系統測量，保證測到的不是二極管已經冷卻后的ESD二極管正向電壓?！ ?br />

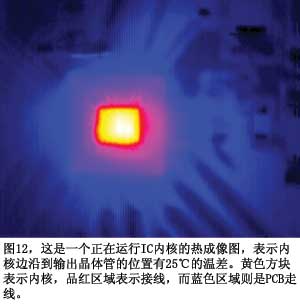

有關ESD二極管方法的另一個擔心是，IC芯片并不是等溫的，即它們在空間和時間上都不具備相等或恒定溫度。測量ESD二極管時并不能永遠保證測到的是內核的最熱點。這里關注的是ESD二極管，它總是在芯片的邊沿，低于輸出晶體管的溫度。你可以獲得IC工作時的IR熱成像圖（圖12）。圖中明亮的白點比ESD二極管所在的內核邊沿高25℃。當器件工作在高溫下時，可能需要降級使用（參考文獻8）。在150℃時，器件可能不能滿足電路的要求。
還有一種與ESD二極管技術等值的方法，可測量FET的溫度，即使FET正在工作。這種方法利用了一種現象，即FET導通電阻與其溫度成正比。FET的溫度越高，導通電阻就越大。通過記錄各種溫度下的導通電阻，就可以在FET工作在導通狀態時測量其上的電壓和通過的電流，從而推算出FET的溫度。這種方法甚至可以用于電源芯片中集成的FET。記住自熱總是電子電路中的一個隱蔽的現象，因此，當在烤箱中獲取導通電阻數據的時候，必須為FET加一個短暫的快速上升脈沖電流，以保證內核與烤箱有相同的溫度。

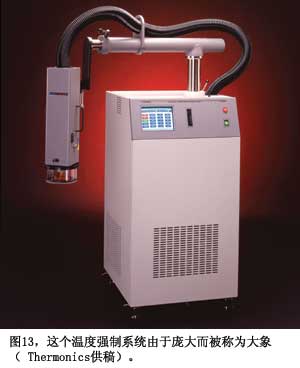

做測量只是檢查真實情況，驗證自己的假設與估算的一個部分。如果沒有可用的環境溫度，你還必須自己創造出來。汽車公司會在亞利桑那州和加拿大做跟蹤測試，對于電子測試，采用臺面測試室或溫度強制系統，如Thermonics的T-2500E型（圖13）。要確保使用的電纜和測試線可以承受熱量。BrownBNC電纜有較高的額定溫度，優于更常用的黑色U58型線（參考文獻9）。熱風槍的快速氣流就可以加熱IC，但要小心，IC可能很容易被熱風槍毀壞。制
冷噴霧器某種程度上比較安全，但也有在電路上結霜造成電路短路的缺點。測試室可以建立大氣環境，包括溫度、壓力和濕度，你需要用這三方面來完全模擬實際的環境?！ 】傊?，必須在設計電子系統時牢記熱設計的危險，小心可以毀掉設計的外部影響。與增加自有電路的其它工程師作交流，這些電路會增加或減少你電路中的熱量。同樣重要的是與小組中的機械工程師交流熱問題。他們可能是你確保良好熱設計的最佳伙伴。如果經理準備去掉風扇，并將外殼從金屬改為塑料時，你應該準備好熱電偶和測試室，向他表明這不是個好主意。
