【導讀】要實現設備的穩定運行，需要我們在安裝設備成柜時就要遵守一些規范，否則就會引發一些問題。現在就幾點常見電磁兼容的注意事項，和大家聊一聊，希望對您有所幫助。
數控設備安裝、使用時，我們經常會被要求做好EMC措施。那么，什么是EMC呢？EMC表示電磁兼容性，當干擾放射性（發射電平）和抗干擾性（免疫性）相互影響時，要規定電磁兼容性，即設備本身需要滿足EMC的標準要求，既不影響其它設備也不受其它設備影響。以下分析數控設備電磁兼容常見注意事項：
1. 做好等電位連接
這一條比較重要，具體要求是每個部件都要可靠的接到PE排，而且PE線徑一定要符合標準，不能太細。在數控設備使用時還有一種常見的情況，當兩個24V直流電源一起使用時，需要將兩個電源的0V聯通起來，以保證輸出電壓等電位。

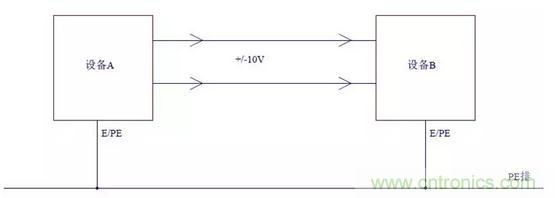

如下圖所示，如果兩個設備的零電位沒有很好的連接，即使設備A輸出的電壓信號是穩定的，當設備B的輸入端接收到時也會變?yōu)椴环€(wěn)定的。

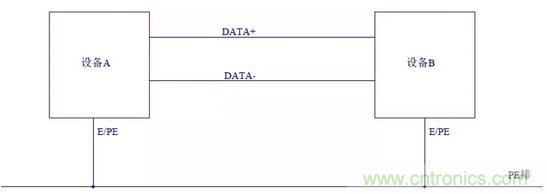

互相通信的設備也是一樣的，如果各自的零電位不一致，會導致信號幅值超差，不能正常通訊，具體表現為偶發通訊中斷和通訊端口損壞等故障，下圖為常見的電柜內等電位接地示意圖。
2. 動力電纜和信號電纜分開布置
兩根平行放置在一起的導線可以等效為一個電容，如果導線傳輸交流電時就會等效于接了電阻，交流電頻率越高，等效電阻就越小。就會有感應電流產生，因為通常通訊等信號電纜傳輸?shù)亩际潜容^弱的電信號，感應電流就容易導致傳輸信號不穩定和模塊的通訊端口損壞。
為了消除感應電流的影響，動力電纜和信號電纜盡量分開布置，如果有線路交叉時，垂直布置，再有盡量使用屏蔽電纜，屏蔽層接到地排或者模塊的金屬部分，干擾電流就會從地排釋放掉。
3. 零線和地線的連接

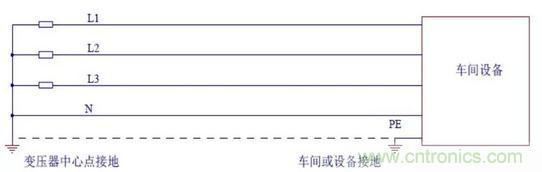

我們常用的供電網絡是3相5線制的，有零線和地線，零線是從變壓器的中心點接地后引過來的，零線通常是在車間或者設備側接地的。雖然都是接地的，但是因為3相負載會不平衡，和接地點有接地電阻，所以零線有時會帶電，不能把零線當?shù)鼐€用。
關于具體的細則，大家可以查閱相關設備的電磁兼容手冊，您可掃描如下二維碼或點擊閱讀原文下載西門子運動控制EMC安裝指南手冊。
來源：Siemens數控技術應用 作者：鄒連軍
