【導讀】電源適配器EMI確實很難理解，很難有精確的紙面設計，但是通過研究我們還是能知道大概趨勢指導設計，而不是一些工程嘴里完全靠trial and error的流程。

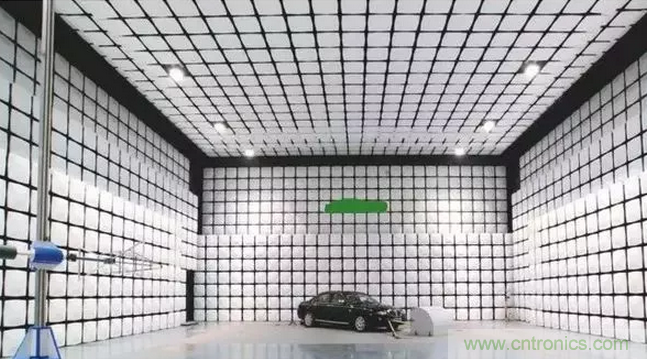

這就是我們電源適配器工程師外出機構做測試的實驗室~
我先給出結論，電源適配器EMI確實和開關頻率不成線性關系，某些開關頻率下，EMI濾波器的轉折頻率較高，但是總體趨勢而言，是開關頻率越高，電源適配器EMI體積越小！

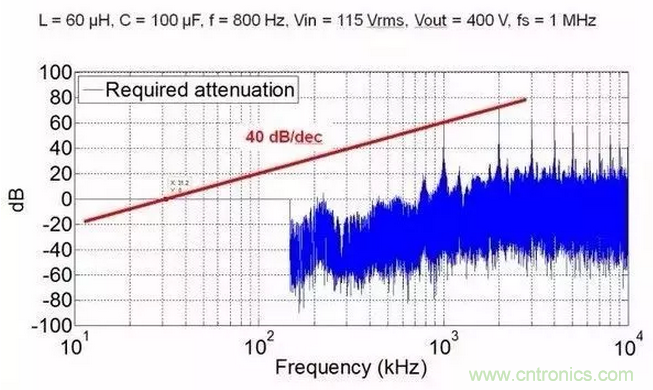

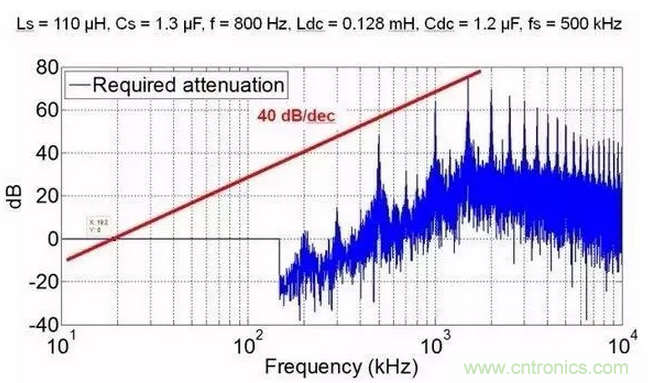

我知道很多人會說，怎么可能，di/dt和dv/dt都大了，怎么可能EMI濾波體積還小了。我想說一句，共模和差模濾波器的沒有區別，相同的截止頻率下，高頻的衰減更大！就算你高頻下共模噪聲越大，但是你的記住，這個頻率下LC濾波器的衰減更大，想想幅頻曲線吧。為了說明這個結論，我給出一些定量分析結果。這些EMI分析均基于AC/DC三相整流，拓?fù)錇榫S也納整流。我分別給出了1Mhz和500Khz的共模噪聲，可以看出，500khz共模濾波器需要的截止頻率為19.2kHz，1MHz為31.2kHz。
這張圖給出了不同頻率下共模和差模濾波器轉折頻率的關系，可以看出，一些低頻點EMI濾波器體現出了非常好的特性。例如70Khz，140Khz。而這兩個開關頻率是工業界常用的兩個開關頻率，非常討巧，因?yàn)镋MI噪聲測試是150KHz到30MHz。不過這個也與拓?fù)溆嘘P(guān)。

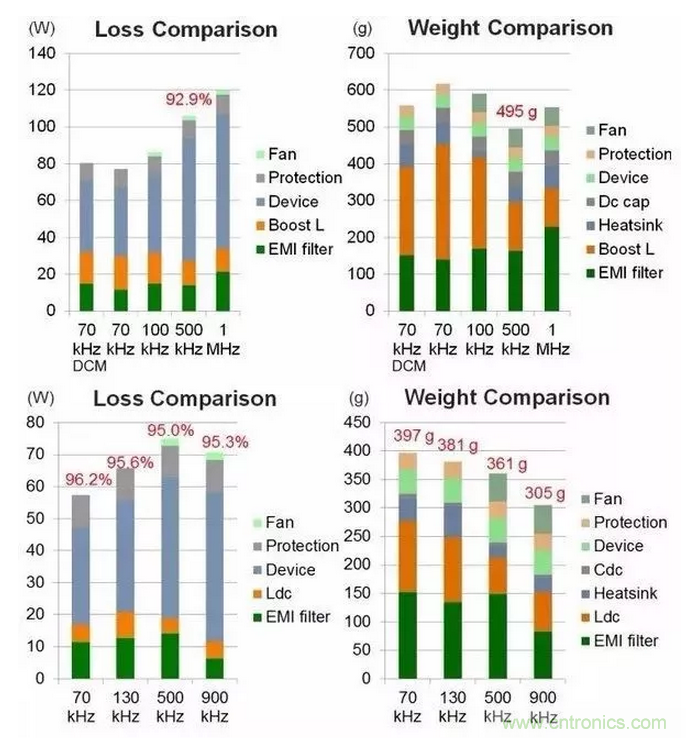

以上數據均基于仿真，雖然不能精確的反應EMI噪聲的大小，但是趨勢肯定是正確的。說了這么多，我只想表明，開關頻率的選取相當有學問。如果要以高功率密度為設計指標，開關頻率并不是越高越好，而是有一個最佳轉折點。下面2張圖給出了維也納整流器和BUCK-type整流器的功率密度趨勢，可以看出，最佳功率密度點不是一個開關頻率。對那些拍著腦瓜選開關頻率，解決EMI問題的老工程師，我還是懷有很大敬意的，但是我想說的是，如果真正想設計一臺最高功率密度的變換器，詳細的考證是值得的，還不是單純依靠經驗，況且經驗背后也是一定有理論支持。
我不禁問個問題，都有EMI濾波器，EMI噪聲都符合標準，為啥高頻干擾大。難道大家在實際工程遇到高頻干擾是個假象？不是的，舉一個非常簡單的例子，剩下的自己思考吧。
在輸入電壓較高的場合中，一般開關管驅動的都需要隔離。我們知道隔離后一端的地一般要接到懸浮開關管的源端，一般這一點的電平是跳變的，以氮化鎵晶體管為例，這點電壓變化率可以達到140kV/us。而隔離芯片前一端的地是與控制地連接的，你隨便看看隔離模塊電源的手冊，原副邊耦合的寄生電容一般在60pF左右，也是就說在高速開關瞬間，會產生大約6A的電流從副邊的地通過電容耦合到原邊，原邊的地電平肯定瞬間產生尖峰，整個控制系統產生強烈的干擾。所以做高頻的時候，隔離電源的地線千萬不要平行的鋪在2層PCB中，干擾效果會更加強烈。

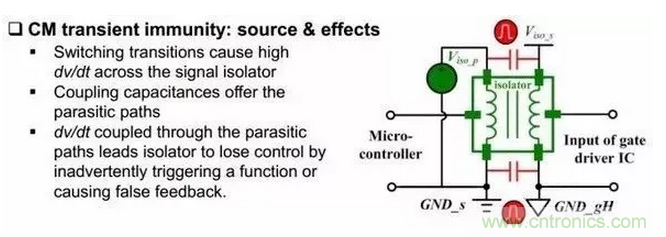

同時選隔離芯片的時候也需要注意一個參數叫做CM transient immunity（肯定會給的），這個參數最好大于開關瞬間，橋臂中點電平的變化速率。光耦隔離這個參數一般在30kV/us，磁耦在35kV/us，電容耦合在50kV/us（是不是絕望了，都比氮化鎵低，硅器件一般在10kV/us,Sic 30kV/us）。
還有很多細節可以引起干擾，不過真的不是EMI噪聲作孽。
我們把以上內容簡單總結為：
1、電源適配器不是開關頻率越高，功率密度就越高，目前這個階段來說真正阻礙功率密度提高的是散熱系統和電磁設計（包括EMI濾波器和變壓器）和功率集成技術。
2、慎重選擇開關頻率，開關頻率會極大的影響整個變化器的功率密度，而且針對不同器件，拓?fù)洌罴训拈_關頻率是變化的。
3、高頻確實產生很多很難解決的干擾問題，往往要找到干擾回路，然后采取一些措施。
4、為了繼續維持電力電子變換器功率密度的增長趨勢，高頻肯定是趨勢。只是針對高頻設計的電力電子技術很不成熟，相關配套芯片沒有達到要求，一些高頻的電源適配器電磁設計理論不完善和精確，使用有限元軟件分析將大大增加開發周期。
希望你我共勉~
