【導讀】電子產品的EMI,EMC一向都是電子工程師關注的焦點。高速PCB可以解決近乎60%的EMI問題。但是高速信號仍需遵照九大原則，才能搞定PCB設計。本文就跟隨小編一起探討如何遵照高速信號走線規則，解決PCB設計的EMI問題。
規則一：高速信號走線屏蔽規則
在高速的PCB設計中，時鐘等關鍵的高速信號線，走線需要進行屏蔽處理，如果沒有屏蔽或只屏蔽了部分，都會造成EMI的泄漏。建議屏蔽線，每1000mil，打孔接地。
規則二：高速信號的走線閉環規則

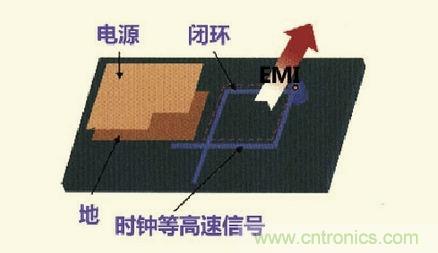

由于PCB板的密度越來越高，很多PCB LAYOUT工程師在走線的過程中，很容易出現一種失誤，即時鐘信號等高速信號網絡，在多層的PCB走線的時候產生了閉環的結果，這樣的閉環結果將產生環形天線，增加EMI的輻射強度。
規則三：高速信號的走線開環規則
規則二提到高速信號的閉環會造成EMI輻射，然而開環同樣會造成EMI輻射。

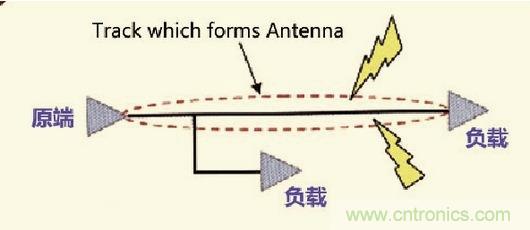

時鐘信號等高速信號網絡，在多層的PCB走線的時候一旦產生了開環的結果，將產生線形天線，增加EMI的輻射強度。
規則四：高速信號的特性阻抗連續規則

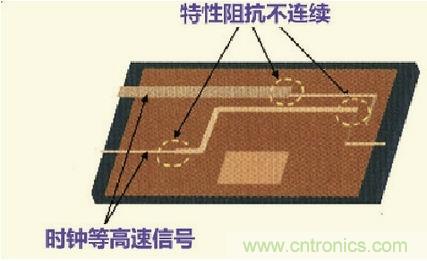

高速信號，在層與層之間切換的時候必須保證特性阻抗的連續，否則會增加EMI的輻射。也就是說，同層的布線的寬度必須連續，不同層的走線阻抗必須連續。
規則五：高速PCB設計的布線方向規則相鄰兩層間的走線必須遵循垂直走線的原則，否則會造成線間的串?dāng)_，增加EMI輻射。
簡而言之，相鄰的布線層遵循橫平豎垂的布線方向，垂直的布線可以抑制線間的串?dāng)_。
規則六：高速PCB設計中的拓?fù)浣Y(jié)構規則
在高速PCB設計中，線路板特性阻抗的控制和多負載情況下的拓?fù)浣Y(jié)構的設計，直接決定著產品的成功還是失敗。
圖示為菊花鏈?zhǔn)酵負浣Y(jié)構，一般用于幾Mhz的情況下為益。高速PCB設計中建議使用后端的星形對稱結構。
規則七：走線長度的諧振規則
檢查信號線的長度和信號的頻率是否構成諧振，即當布線長度為信號波長1/4的時候的整數倍時，此布線將產生諧振，而諧振就會輻射電磁波，產生干擾。
規則八：回流路徑規則
所有的高速信號必須有良好的回流路徑。盡可能地保證時鐘等高速信號的回流路徑最小。否則會極大的增加輻射，并且輻射的大小和信號路徑和回流路徑所包圍的面積成正比
。
規則九：器件的退耦電容擺放規則
退耦電容的擺放的位置非常的重要。擺放不合理根本起不到退耦的效果。其原則是：靠近電源的管腳，并且電容的電源走線和地線所包圍的面積最小。
