【導讀】在電源電路中，寄生元件100fF電容器是非常重要的存在，只有處理好它們才能獲得符合EMI標準的電源。那100fF電容器是什么樣的元器件？真的有那么重要嗎？千萬別疏忽，一個小小的紕漏就會毀掉EMI性能 ！
從開關節點到輸入引線的少量寄生電容（100 毫微微法拉)會讓您無法滿足電磁干擾(EMI)需求。這種電容器不多。即使有，它們也會因寄生問題而提供寬泛的容差。不過，在您的電源中很容易找到作為寄生元件的100fF電容器。只有處理好它們才能獲得符合EMI標準的電源。
圖1是這些非計劃中電容的一個實例。圖中的右側是一個垂直安裝的FET，所帶的開關節點與鉗位電路延伸至了圖片的頂部。輸入連接從左側進入，到達距漏極連接1cm以內的位置。這就是故障點，在這里FET的開關電壓波形可以繞過EMI濾波器耦合至輸入。

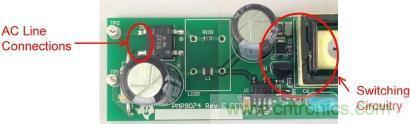

圖1.開關節點與輸入連接臨近，會降低EMI性能
注意，漏極連接與輸入引線之間有一些由輸入電容器提供的屏蔽。該電容器的外殼連接至主接地，可為共模電流提供返回主接地的路徑。如圖2所示，這個微小的電容會導致電源EMI簽名超出規范要求。

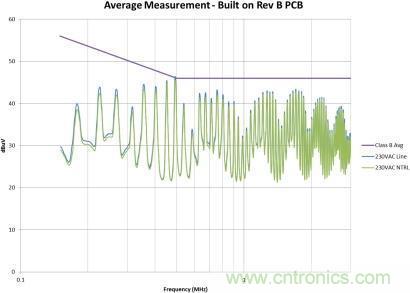

圖2.寄生漏極電容導致超出規范要求的EMI性能
這是一條令人關注的曲線，因?yàn)樗从吵隽藥讉€問題：明顯超出了規范要求的較低頻率輻射、共模問題通常很明顯的1MHz至2MHz組件，以及較高頻率組件的衰減正弦/x分布。需要采取措施讓輻射不超出規范。我們利用通用電容公式將其降低了：
C = ε • A/d
我們無法改變電容率(ε)，而且面積(A)也已經是最小的了。不過，我們可以改變間距。如圖3所示，我們將組件與輸入的距離延長了3倍。最后，我們采用較大接地層增加了屏蔽。

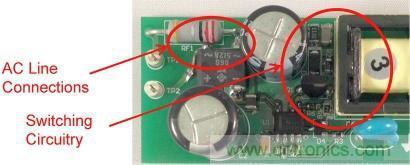

圖3.這個修改后的布局不僅可增加間距，而且還可帶來屏蔽性能
圖4是修改后的效果圖。我們在故障點位置為EMI規范獲得了大約6dB的裕量。此外，我們還顯著減少了總體EMI 簽名。所有這些改善都僅僅是因?yàn)椴季值恼{(diào)整，并未改變電路。如果您的電路具有高電壓開關并使用了屏蔽距離，您需要非常小心地對其進行控制。

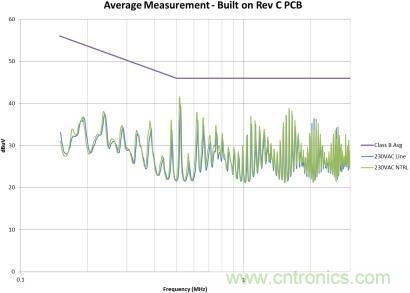

圖4.EMI性能通過屏蔽及增加的間距得到了改善
總之，來自離線開關電源開關節點的100fF電容會導致超出規范要求的EMI簽名。這種電容量只需寄生元件便可輕松實現，例如對漏極連接進行路由，使其靠近輸入引線。通常可通過改善間距或屏蔽來解決該問題。要想獲得更大衰減，需要增加濾波或減緩電路波形。相關閱讀：
