【導讀】此專欄將為大家介紹有關靜噪對策的基礎知識。本節講述的是噪聲對策的考慮方式，為什會有噪聲產生以及其他的噪聲源主要內容。
為什么會有噪聲產生？
如果一開始就設計成不會產生噪聲的話，就根本不需要什么噪聲對策了不是嗎？如果可以的話當然是最好不過了，但實際實行起來卻沒這么簡單。它的困難在于......
數字電路中，一部分的信號會變成噪聲。
數字電路一般使用的是矩形波信號（一段時間內在2個值之間來回往復的四角形電波）。然而，這個矩形波其實包含了非常廣的頻率。

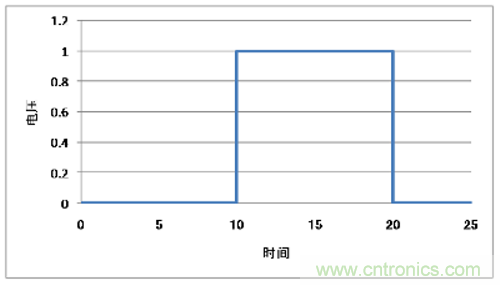

矩形波示例
下圖所示的是正弦波的高頻波（擁有基本波整數倍頻率的波）重疊而成的例子，可以看到當高頻波越多圖形就越接近矩形波。矩形波相當于這些高頻波持續重疊在一起的波紋。
另 一方面，當電流通過導體時，或多或少會有電波放射出來，且越是高頻的電流越容易放射電波。為此，各國都對高頻領域的噪聲放射作了限制規定。由此可知，數字 電路中，矩形波信號的一部分作為噪聲被限制了。也就是說，只要數字電路在工作，就會輻射出噪聲電波。再回過頭來看一下剛才的示例圖，我們就可以發現，即使 沒有頻率較高的高頻波也在一定程度上接近矩形波。因此，只需除去數字信號中的頻率較高的部分，就可以在保留近似矩形波的前提下將視為噪聲的高頻波成分去 除。低通濾波器就是根據這個原理設計出的一種EMI靜噪濾波器。要"只去除高頻波部分"頗為困難，截取頻率過低的話會破壞信號波形，干擾數字元件的正常工 作，導致錯誤發生。相反，如果截取不足，則無法消除噪聲。所以才有各種各樣的噪聲對策元器件，而具體使用哪個元器件也是十分重要的。
其他噪聲源
實際上，噪聲產生的原因不僅是數字電路中的矩形波的高頻波成分。開關電源、發動機的噪聲等等，還有許多其他的因素會產生噪聲。但是，噪聲規定中限制的是針對容易發射的高頻領域的電波，因此數字電路中一般使用低通濾波器作為噪聲對策。
