【導讀】噪聲來源于振動，解決好了振動問題，噪聲問題也會迎刃而解，所以本文表面是探討振動和噪聲兩個問題，其實是同一個問題。但是到底是什么引起機電設備振動和噪聲？成因在哪里？關鍵在哪里呢？又該如何去解決呢？有沒有好的解決方法呢？帶著這些問題，去下文尋找答案吧！
噪聲來源于振動，解決好了振動問題，噪聲問題也會迎刃而解，所以本文表面是探討振動和噪聲兩個問題，其實是同一個問題。
振動的兩個基本指標是振幅和頻率，解決振動問題，就圍繞著這兩個概念展開，要么降低振幅，要么調整振動頻率點。

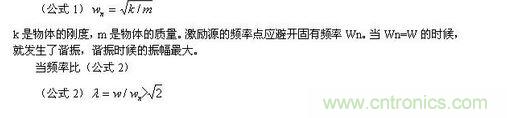

頻率可分為固有頻率Wn和激勵頻率W，固有頻率源于產品的結構特征，由質量、質量分布、質心位置、剛度等多個因素和多個因素間的相互作用所確定。固有頻率計算公式為（公式1）k是物體的剛度，m是物體的質量。激勵源的頻率點應避開固有頻率Wn。當Wn=W的時候，就發生了諧振，諧振時候的振幅最大。
當頻率比（公式2），即進入隔振區，使振動傳遞系數小于1，才有減振和隔振效果。在機械質量m已確定的情況下，降低其可降低固有頻率。
若Wn<，既增大衰減率，又遠離“共振區”。例如，當阻尼比<0.1，頻率比為3.6時，就可衰減90%的振幅。
有了以上的理論基礎，下面是幾個基于上面理論的解決辦法。
1、從振動發生源上處理
從振動源上處理：既然是激勵頻率落進了1.414Wn的范圍內，那就想辦法使激勵頻率提高，常見辦法有：
如果是步進電機，就對步數細分，通過細分改驅動脈沖的步進頻率加倍使步與步之間的差距縮小；
如果有減速器、傳送帶、傳送齒輪，就通過改變主動輪與從動輪的半徑比值，改變傳動比，這樣被驅動的終端要想保持原來的速度，主動輪的轉速勢必要加快，轉速和激勵頻率成正比例，激勵頻率提高，后面的震動感應固有頻率未變，兩個頻率錯開，震動自然減弱；
2、從振動傳遞路徑上處理
如果振動源是不可避免的，那就在傳遞路徑上加隔振措施處理，從原理上看，剛性越強解決辦法如下：
傳動軸用彈性聯軸器，這樣避免了軸和軸不同心的轉動下，力矩傳遞不受損失，且軸和軸不對心而帶來的相互周期性剛性位移也可改觀，這種周期性相對位移是震動和噪聲的根源；
傳動之間用皮帶輪柔性連接，振動源與支撐件基座間加緩沖減震材料或裝置；
彈簧懸掛振動源，對緩沖減震很有作用，但會有三個問題需要克服，一是啟停時機器會抖動，二是不能傳遞力矩，因?yàn)閺椈杀旧硎遣荒軅鬟f扭矩的，三是運輸時要考慮固定，裝機后還要拆去，比較麻煩；
設計導振措施，把振動導走，振動仍在，但離我們較遠了。常見的是大發電機，在固定在地面的時候，在基座四周挖溝，孤零零的形成一個溝里的地樁，振動從地下傳出去，到了樓房的時候，再通過樓房地基往上返，會把振動減弱好多。
[page]
3、對振動感應系統的處理
振動源解決不了，傳播路徑解決不了，或者解決成本太高，可以在受震動點改進，雖然這個辦法不是首選，具體的方法如下：
在滿足強度要求的情況下，選用低剛度材料制作構件（特別是制作支承件）是一種減振的有效途徑。Wn降低，遠離了激勵源頻率W；對自行式機械，將剛性懸掛改為彈性懸掛；對固定設備，將彈性件、阻尼件和質量件構成串和并聯、先串后并或先并后串等多種形式組合系統的彈性支承裝置，都能按照我們的預定要求，使系統的等效剛度低于原有的剛度，從而達到減振的目的。
加重固定基座的質量，降低固有頻率點；
注意單純依靠降低剛度、降低固有頻率來提高減振性能有時并不可取。一是隨著剛度的降低，系統設備的靜態位移也會增加，會使空間布置、彈性尺寸、結構設計帶來困難。二是對于不同工作要求的設備，通常有一個最低剛度的限制值，尤其是有力矩傳遞、力傳遞的時候，單純降低剛度也不是辦法。
另外可以實施結構的合理布局，分析預計到產品使用中將處于既有豎向振動，又有俯仰角振動等耦合振型時，注意結構的合理性，質量對稱分布的可能性，并確定出振幅為零點結構上的“節點”，以便對振動敏感的機械儀表、儀器或駕乘操作者坐椅能設置在“節點”或其附近。
4、共鳴空腔的處理
有時候會遇到一種情況，把機器裝起來，噪聲很大，但振動幅度也不是很大，把機器拆開，噪聲明顯減小，這個現象是共鳴，共鳴的產生是類似音箱效果的共振，處理的辦法是把空腔破壞掉，空腔內的傳播介質是空氣，在空腔中波動，空氣波激勵機殼產生輕微振動，尤其是對開模具的注塑殼，殼內有電機等傳動裝置時，容易產生這種現象。
針對其產生機理，實施反向工程設計，破壞其空腔和空氣震動傳播的路徑，破壞殼體薄壁的震動，解決的辦法是在機箱中加空氣隔板或海綿，擋住空氣的震動傳播；另外是在殼體上加筋，使殼體的剛性增強，這樣即使有震動空氣傳到壁上，也不會產生殼體的微小變形產生震動進而成為共鳴。
5、注意的問題
通過調整頻率點的方式實現減震時，機器啟停的過程會出現瞬間加速或減速，這樣激勵頻率會經過固有頻率點，例如步進電機支撐機構固有頻率10Hz，步進電機的頻率100Hz，正常工作狀態下，100Hz的激勵頻率肯定不會引起共振，但啟動時，得經歷0Hz—10Hz—100Hz這樣的過程，停機時得經歷100Hz—10Hz—0Hz的過程，所以會出現啟停過程的震動，如果機器設計要求較高，不能不考慮這個影響。
振動規律表明，具有多種振動，多種振型，并且總是以最低的固有頻率所對應的振型為主。在既有豎向振動又有俯仰振動的耦合振型時，為避免產生劇烈的俯仰振動（因人和設備對俯仰振動耐受力更低，破壞性更大），在激勵頻率W、俯仰角振動固有頻率Wn1.和豎向振動固有頻率Wn2之間，使W>Wn1>Wn2成立，實踐證明有利于系統動態特性。
設備的彈性支承能實現震動隔離，但布置不當，則易引起耦合振動。當彈性支承對稱布置于設備的四個角處，當質心處于受到豎向干擾力作用時，設備只作豎向方向振動，并不會引進其他型式的振動，當干擾力大小位置不變，彈性支承各頂點與質心幾乎在同一平面，但是由四個彈性支承沿縱向布置不對稱時，設備會伴隨豎向作上、下振動的同時，還作沿質心橫軸的俯仰振動。這種多個方向同時發生的振動稱為耦合振動。如果在沿橫軸方向的支承布置也不對稱，那么就會引起共振型同時出現的耦合振動。多一種振型，就多一個固有頻率，也就多了一次引起共振的機會。這對設備的正常運轉不利，也使彈性支承裝置的設計和使用帶來很多的困難。
激勵頻率的產生一是來自自身，一是來自外界。自身的激勵頻率在多數工況下，要么是工作任務要求所確定的（如在某一確定的轉速下工作），要么是隨機的無法控制的（如自行式設備由地面不平引起的激振）。由于旋轉的不平衡會使旋轉機械形成故障，例如風機轉子，煙氣粉塵粘在葉片上引起風機的不平衡運轉，在工藝上過濾粉塵、烘干等措施都可以削減振動。
以上是震動和噪聲的常見問題和解決思路，再有高深的我也搞不懂了，就得找振動測試儀實地測一下，確認頻率和振幅，順藤摸瓜，逐步往外延伸測量，跟蹤到振動源，然后再分析找到在哪個環節解決問題的簡便而經濟的辦法。
