電磁輻射場一般分為近區場和遠區場。以場源為中心，在1個波長范圍內的區域，通常稱為近區場；反之，在1個波長范圍以外的區域，通常稱為遠區場。兩種區場有著不同的特點：在近區場中，電場強度與磁場強度的大小沒有確定的比例關系，一般情況下，對于電壓高電流小的場源，如發射天線、饋線等，電場要比磁場強得多；對于電壓低電流大的場源，如某些感應加熱設備，磁場要比電場大得多。在遠區場中，所有電磁能量基本上以電磁波的形式輻射傳播，這種場輻射強度的衰減要比感應場慢得多。在遠區場，電場與磁場強度有如下關系：E=377H，電場與磁場的運行方向互相垂直，并且都垂直于電磁波的傳播方向。遠區場為弱場，其電磁場強度均較小。
近區場的電磁場強度比遠區場大得多，電磁輻射對人體造成影響和損傷主要在近區場。本文擬就近區場范圍內電磁輻射防護的整體屏蔽設計提供一定的思路做法。
電磁輻射防護的整體屏蔽設計
某雷達天線工程，發射頻率為1～3GHz。工作人員需在地下工作大廳內24h工作，工作大廳面積約為800～1000m。要求進行人員安全防護的全屏蔽設計。設計要求，屏蔽場所內電磁屏蔽效能不小于50dB；微波輻射功率密度不大于10I．LW／cm。設計前首先要考慮采用的安全指標標準及施工、檢測標準。
現有國家標準有：GB8702-1988《電磁輻射防護規定》、GB10436-1989(作業場所微波輻射衛生標準》、GJB／Z25—1991《電子設備和設施的接地、搭接和屏蔽設計指南》、sJ31470-2002《電磁屏蔽室工程施工及驗收規范》及GB12190-1990《高性能屏蔽室屏蔽效能的測量方法》。
案例分析：事實上本設計案例中將工作大廳設于地下就已經考慮了電磁輻射對人員的傷害問題，為了將電磁輻射降到最低，業主提出了要對工作大廳進行全屏蔽的設計處理。我國對小范圍的屏蔽室設計、施工均有一定經驗，效果也能保證，但對案例中的有較多工作人員進出、大量的大口徑的進出管線處理、大面積屏蔽區的屏蔽效能要求，如此復雜的情況比較少見，有相當難度。
設計思路：采用多層屏蔽的設計思路，對工作大廳進行整體屏蔽設計，把住各種出入接口的防泄漏措施。進出管線相對集中并利用濾波、接地等技術進行處理，保證屏蔽效果。
1屏蔽作用的簡單介紹
電磁波遇到金屬表面總要發生屏蔽效應，電磁波能量的一部分向干擾源方向反射，另一部分在金屬內耗散，剩余部分穿過該金屬部分向前繼續傳播。這種屏蔽效應可分別看作是入射電場與磁場使屏蔽體表面感應電荷，并在屏蔽體內感應出電流的結果。感應電荷和電流的極性與方向應使其伴生的電場和磁場抵消入射場，從而削弱穿過屏蔽體的電磁場。
2整體屏蔽設計
一個設備或組件屏蔽殼體的屏蔽效能由若干參數決定，其中最主要的參數是入射波的頻率和阻抗、屏蔽材料的固有特性以及屏蔽體不連續性的形式和數量。屏蔽體的屏蔽效能由該屏蔽體對電磁場強度的減弱程度確定。屏蔽效能sE定義為同一地點無屏蔽體存在時的電磁場強度與加屏蔽體后的電磁場強度之比
SE=20lg(El／E2)
或SE=20lg(H。／H2)
式中，E。和日．是無屏蔽體時的電場強度和磁場強度；E：和日：是在同一地點加屏蔽體后的電場強度和磁場強度。
根據GB8702-1988本工程設計僅考慮電場強度。屏蔽效能由三個因素決定：吸收損耗、反射損耗和多次反射修正項。本工程
設計總屏蔽效能是由吸收損耗、反射損耗兩者之和，本工程設計中反射修正項可以忽略不計。
從已有工程經驗看，在100kHz以上的頻率范圍，單層屏蔽要達到40dB的屏蔽效能是容易實現的。本屏蔽設計則采用了雙層屏蔽，能很好地達到要求。但屏蔽效能的精確計算，即使采取完善裝接的實心屏蔽體設計，也是有一定困難的。對關鍵部位，還應通過實驗來檢驗屏蔽效能。
在整體屏蔽設計中，首先優先利用建筑結構鋼筋網的固有屏蔽作用，即本設計要求的第一層屏蔽設計，參照XQ2-2ooo要求，建筑物內外墻結構鋼筋設置成不大于200mmX200mm的網格，并每隔1m左右將鋼筋點焊成整體。非屏蔽區進出風口(窗)加設不大于10mmX10mm的金屬網。此要求主要滿足了防小動物進入要求，可兼作工作大廳的屏蔽，除需進行接地外不做特殊處理。屏蔽區如有進出風ISl，要求采用通風波導窗。根據GJB／Z25，屏蔽網的屏蔽效能計算需進行下列計算：
(1)各屏蔽孔徑(相當于許多疊加在一起的截止導波)的衰減效應。
(2)窗孔幾何形狀的反射損耗。
(3)發射天線與屏蔽體的距離遠大于屏蔽體上孔間距離時的總開孔面積。
(4)集膚深度。
(5)鄰近孔之間的耦合。
其屏蔽效能只能做近似估算。但根據GJB／Z25中圖125可知，銅屏蔽網隨著網孔的減小屏蔽效能增加；同時由表41可知電場作用下屏蔽網孔基本與頻率無關。如果要求衰減的標稱值大于50dB，則柵網孔眼的尺寸應不大于用0．38mm銅線制成的、22目銅網的孔眼。第一層屏蔽的作用是有限的，設計考慮的目的是在所花代價很小的前提下，盡量削弱電磁輻射強度。
第二層屏蔽，也可稱主屏蔽層，即在有人工作的工作大廳外墻的上下左右六個內面，采用2mm厚的鋼板圍合形成一個密閉的空間，也考慮過采用0．5mm鋁箔或金箔，雖然也能達到屏蔽要求，但太薄除了施工較易外，裝修及使用中避免薄層的顫動均有困難，而且大量的進出管線與屏蔽層的接口處理也有較大難度，所以設計中采用了航天系統的防信號泄露做法。兩種方法的結合屏蔽效果如何未作研究。進出門均采用專用金屬屏蔽門，與一層連通的樓梯采用金屬樓梯并與一層空間屏蔽隔開。選用2mm厚鋼板除了輻射場較強以外，主要是因為工作大廳面積較大，若采用金箔，關門時或一陣微風都易使其沙沙作響，而采用一定厚度的鋼板，不但可以避免這種現象，同時也方便了裝修及設備的安裝。
垂直連通的強弱電豎井亦采用2mm厚的鋼板密封豎井與工作大廳屏蔽形成一個完整的整體。對于大廳內的在機架或機柜內使用的設備，利用其金屬機柜的固有屏蔽作用，可算作第三層屏蔽，僅起抗干擾作用，保證設備能正常穩定的工作。在整體屏蔽設計過程中，細節的處理非常重要，泄漏的發生往往是在以下的細節之處。
[page]
3細節處理
3．1進出屏蔽區域的管線要求
進出管線有很多種，不同的管線有不同的處理要求。
(1)10kV電力電纜進出由高壓電纜的濾波器生產單位少，造價很高，體積也很大，實施起來有一定的困難，采用鎧裝電纜經過50m以上的屏蔽電纜溝后，進入屏蔽電纜溝時將電纜的鎧裝層與屏蔽層進行電氣連接并接地，進入屏蔽界面時將電纜的鎧裝層與屏蔽層再次進行電氣連接并接地；但是通過電源端頭耦合進來的電磁波較難去除，唯一的辦法就是使電源端在近區場以外，并盡可能遠離輻射源。
(2)低壓電纜管線和弱電管線進出進出屏蔽界面的預埋管均應用**并進行接地連接，如圖1所示。弱電電纜要求采用光纖、或自帶良好屏蔽層的電纜；其所走的密封金屬橋架或弱電電纜溝內尚應鋪設屏蔽墊層；進入屏蔽界面后直接進入屏蔽小室或通過濾波器接入設備，屏蔽效果較好。
圖1預埋管屏蔽連接示意圖

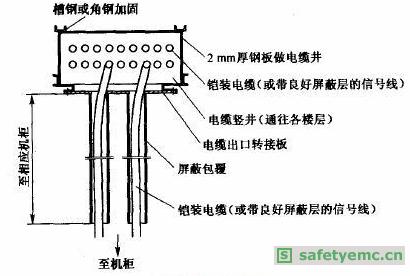

(3)電纜豎井處的電纜進出由于電纜豎井是作為同一個屏蔽區域，從電纜豎井至各層機房(非屏蔽區)的管線處理也非常重要。做法如圖2所示
圖2電線豎井處管線處理
(4)水管進出水管等在屏蔽界面處作大于500mm長的不銹**過渡并加波導，但此做法的效果還有待考證。
(5)風管進出屏蔽界面的風管線均應作300～400mm長的屏蔽轉接，空調進出液管應經液氣波導管方可進出屏蔽層。
3．2柱梁處的處理
2mm厚鋼板過梁處可以包梁而行，也可向吊頂一樣貼梁而行，視梁高而定。此時要注意的是頂上可能有風管要安裝，有投影設備甚至有風機要安裝，施工中要考慮好承重的要求，從確定的設備安裝位置處做好支架焊至鋼板并作對稱焊下吊架以便后續設備的安裝。過柱部位必須包柱而行，將柱包出屏蔽范圍，非常麻煩。施工時要動一番腦筋。大面積的屏蔽均是現場焊接施工，故而對焊接的技術、質量要求非常高，各工種之間的配合很重要。
3．3與其他工種的配合
前面已提到與安裝工種的配合，此處主要指與裝修工種的配合。裝修層整個要附著在屏蔽鋼板上，并且不能破壞屏蔽層，故而二者的配合非常重要，裝修完畢后應復測屏蔽效果不得減弱，否則應進行修補。
3．4屏蔽接地
由于所有管線均是埋地引入，故而在入戶處應將電纜金屬外皮、**、金屬管道等作等電位聯結后與接地裝置連接，并與屏蔽殼體進行連接。屏蔽殼體與基礎地面的做法：基礎底板上作龍骨或預埋50mmX50mmX5mm的鋼板，間距400mmX400mm，其中預埋鋼板與利用基礎鋼筋作的接地裝置應按3～5m間隔相互焊接連通一次(YD金屬屏蔽門與金屬窗網應與建筑內主筋作兩處對稱的可靠焊接。可在門窗安裝之前從建筑物結構主筋上引出等電位聯結板備用。鋼連接導體的最小截面不小于50mm。
工作大廳內工作機柜尚應作接地連接，以保證第三層屏蔽效果(抗干擾)。
3．5屏蔽效果及測試要求
屏蔽后職業照射導出限值要滿足國家現行規范要求及業主(含第三方)提出的要求。即在有人工作區域內在每天8h工作期間內，職業照射電磁輻射場的場量參數在任意6min內的電場強度參考限值平均值≤28V／m；電磁屏蔽效能t>50dB；微波輻射功率密度≤10~W／cm。
施工完畢后應按國家標準進行測試。測試不合格應進行整改或補救，直至合格為止。
對施工的要求：為保持屏蔽層的屏蔽效能，電纜屏蔽層端部必須正確的連接。即應把屏蔽層周圍一圈接地于一個低阻抗的參考系上——接地裝置上，從而使接頭表面的任一點電位都達到最小，施工必須采用壓接措施。根據GB8702-1988第3．2條要求，業主必須事先向所在地區的環保部門提交“環境影響報告書(表)”，并向其進行申報、登記，按要求接受監督；
本工程運行后，必須實地測量電磁輻射場的空間分布，畫出防護帶，并設立警戒符號。對有電磁輻射的設備進行操作和管理的人員，應施行電磁輻射防護訓練。訓練內容應包括：電磁輻射的性質及其危害性；常用防護措施、用具以及使用方法；個人防護用具及使用方法；電磁輻射防護規定。業主應定期對輻射體所在的工作場所及周圍環境的電磁輻射水平進行監測。
