- 電子設備防止雷電的有效方法
- 靜電屏蔽、過壓保護是電子設備防止雷電損壞的主要方法
- 用放電管和壓敏電阻避免電器設備遭受雷擊或雷電感應產生高壓脈沖擊穿損壞
- 交流供電系統設備，一般用壓敏電阻跨接于電源線與地線之間，將雷電感應高壓電脈沖進行放電
- 小電器設備或器件，選用放電管或壓敏二極管，或選用壓敏電阻等跨接于輸入線與大地之間
- 電視機防雷擊電路制作成鋸齒狀讓高壓放電更容易發生

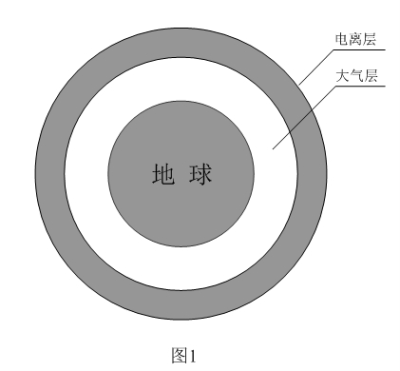

前面已經指出，地球平均每一秒鐘有100多次閃電，而閃電也是一個放電過程，由此可知，原來每秒中流進地球1.4×103安培的電流就是用來打雷放電的。如果地球不經常打雷放電，試想，地球電位正好是每秒要增加1.4×103伏特，一小時后地球電位就可以增加到500多萬伏，一天之后地球電位又會增加到12000多萬伏，這是一個多么巨大的數字，在此電場強度之下，任何東西都可能會被擊穿。所以，地球時時刻刻都在放電才應該是正常的。
防止雷電的最有效方法就是靜電屏蔽，例如，高壓電網為了避免雷擊，除了電線塔的高度要求比高壓電網線的高度高之外，在高壓電網線的最上面還要設置一根屏蔽線，這根屏蔽線通過電線塔與大地連接。當遇到打雷時，屏蔽線首先與雷電接觸，把產生雷電物體（云）的電荷通過屏蔽線，再經電線塔傳入大地而被釋放掉。避雷針也是這個道理，在物體的高處安裝針狀導體，并把它連接到大地，把空中帶電物體（云）的電荷通過避雷針放電引入大地，以降低帶電物體（云）對其它物體或人體感應產生放電的機會。還有，在高速公路兩旁安裝電線竿也是一種保護人類免遭雷擊的有效方法。
除了屏蔽可以防止雷擊以外，很多貴重電器設備還需要對雷電感應進行保護，因?yàn)椋?dāng)雷電擊中某個建筑物的機房，或某個供電設備的時候，瞬間幾十萬安培以上的電流通過這些建筑物或設備，也會對周圍幾十米范圍內的電器設備產生電磁感應，使周圍的電線或設備，不管是否與雷擊物體直接接觸或不接觸，都會通過電磁感應產生高壓脈沖，很容易把電器設備中的電子器件擊穿損壞。因此，對那些與長電纜線連接的設備，如：電話機、傳真機、電視機等，對它們進行過壓保護還是必要的。目前，避免電器設備遭受雷擊或雷電感應產生高壓脈沖擊穿損壞的最有效的方法，還是用放電管和壓敏電阻。
對于交流供電系統設備的防雷，一般都是用壓敏電阻跨接于電源線與地線之間，用于對雷電感應高壓電脈沖進行放電，避免設備被高壓電脈沖擊穿損壞；而小電器設備或器件防雷電擊穿損壞，可選用放電管或壓敏二極管，也可以選用壓敏電阻等跨接于輸入線與大地之間，例如，一般家中的電話插座以及有線電視插座內部都應該連接一個或兩個放電管到大地。放電管的工作原理是在玻璃管或陶瓷管中注入惰性氣體，惰性氣體平時不導電，當電場強度強到一定的時候，惰性氣體開始電離導電；壓敏二極管和壓敏電阻的工作原理與穩壓管的工作原理很接近，平時也不導電，當電壓超過一定值后，壓敏二極管或壓敏電阻就擊穿導通，不過這種擊穿是可以恢復的。

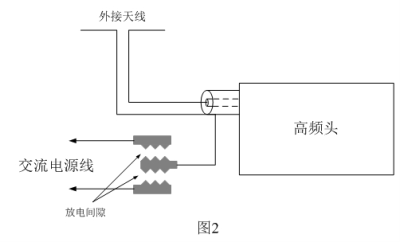

圖2是電視機防雷擊電路，圖中防雷擊電路是在PCB電路板上直接制作放電間隙（6mm）裝置，在外接天線端口就近與電網輸入引線之間加接這種放電間隙裝置。由于電視機本身沒有金屬機殼或機殼接地電氣連接點，所以防雷放電間隙可直接利用電網輸入電源引線代替地線使用。
另外，電視機的安全標準要求冷熱地之間的耐壓強度大于AC2000V，而絕緣距離要求大于6mm，選用其它放電器件反而難以符合安全要求，并且會提高成本。因?yàn)樵谡鈮合拢?萬伏的正常放電距離正好是10mm，因此，2000伏的正常放電距離是2mm，而取3倍安全系數后正好就是6mm。圖2中，電視機防雷擊電路制作成鋸齒狀的原因，是讓高壓放電更容易發生，因?yàn)殡姌O的尖端處電場強度最強，當尖端放電產生后，周圍空氣將變成導體，使放電更容易進行，這樣，在很短時間內就可以把電放完。
