【導讀】工業現場環境復雜，傳感器距離控制器往往很遠，對于測溫傳感器PT100，傳感器阻值變化0.385Ω/℃，因此過長導線的線阻抗不可忽視，消除導線引來的測量誤差，是提高PT100測量精度必須解決的問題。
摘要
工業現場環境復雜，傳感器距離控制器往往很遠，對于測溫傳感器PT100，傳感器阻值變化0.385Ω/℃，因此過長導線的線阻抗不可忽視，消除導線引來的測量誤差，是提高PT100測量精度必須解決的問題。
常用鉑熱電阻PT100是一種具有正溫度系數的感溫傳感器，即隨溫度升高，傳感器自身阻值呈正相關的變化，如圖1.1，被測對象的溫度每上升1℃，PT100的阻值隨之增加0.385
，在-200℃~850℃的區間內，鉑熱電阻PT100良好的線性度，為開發者開發提供了高精度測量的保障，這是PT100應用廣泛的原因之一。
圖1.1 PT100曲線
PT100可作為高精度測溫傳感器，功能優異，但是在工業環境復雜的情況下，傳感器冗長的導線會帶來線阻抗，這對于0.385
，若想保證0.1度的精度，即需要保證線阻抗引來的誤差必須小于38.5
，而為了不引入傳感器PT100自身熱效應帶來的誤差，PT100的恒流源電流一般設置在0.1mA~1mA，若恒流源設置在1mA，由式1.1計算可得，誤差電壓須小于38.5uV，這是排除噪聲影響下的估算。
（1.1）
因此，想要得到高精度測溫效果，必須消除傳感器線阻抗帶來的誤差影響，行業內一般接線有三種方式，如表1.1。
表1.1 PT100通用接法
由表1.1可以看出，兩線制接法線阻抗誤差最大，且無法排除；四線制接法也稱開爾文氏接法，最為精準且簡單，但是需要接口資源比較多；三線制接法可以通過計算排除線誤差，節約接口資源，但是需要三根線等阻抗，這也是比較容易實現的。
針對復雜的工業環境，客戶對于高精度測溫產品的需求，我司推出一款雙通道高精度熱電阻PT100隔離測溫模塊TPS02R，可以實現在-200℃~850℃的區間內測量精度為0.02%
0.1℃，10ppm低溫漂指標。

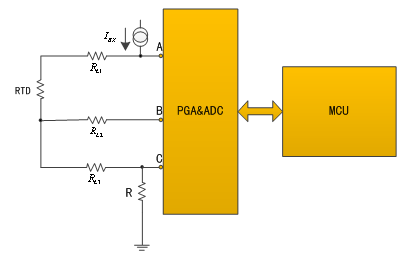

圖1.2 三線制接法運用。
如圖1.2，三線制接法采集電壓信號，由后端PGA提供增益放大，經ADC模數轉換，輸出數字信號給MCU處理，由于A,B,C三線均存在線阻抗
，
，
。這里可以通過安裝標準三線制PT100，可保證
（1.2）
恒流源流經共模電阻R,為ADC提供一定的共模電壓，ADC差分輸入通道分別測量AB，AC兩端電壓
。已知
（1.3）
結合式1.2，經過計算處理
（1.4）
通過式1.4，可以得到完全消除線阻抗誤差的PT100測量值，實現高精度溫度測量。三線制接法可以在實現與四線制相同測量精度的同時，節省出一個接線端子，這對于對用戶開發小型化產品優勢很大，三線制接法只要保證A，B，C等阻抗，即可保證線阻抗的引入誤差基本可忽略不計。
我司TPS02R在三線制接法的基礎上，對恒流源做優化處理，利用運放負反饋原理，提高恒流源穩定性，并為ADC輸入提供一定共模電壓，為ADC差分測量提供保證，并賦予監測報警功能。具體測量數據如表1.2

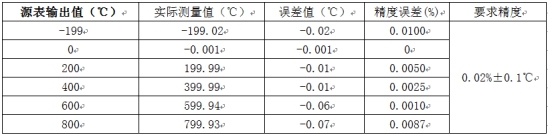

表1.2 我司測溫方案驗證數據
