【導讀】整流二極管是利用PN結的單向?qū)щ娞匦裕呀涣麟娮兂擅}動直流電。整流二極管漏電流較大，多數采用面接觸性料封裝的二極管。整流二極管的外形如圖1所示，另外，整流二極管的參數除前面介紹的幾個外，還有整流電流，是指整流二極管長時間的工作所允許通過的電流值。它是整流二極管的主要參數，是選項用整流二極管的主要依據。
整流二極管
一種將交流電能轉變?yōu)橹绷麟娔艿陌雽?dǎo)體器件。通常它包含一個PN結，有正極和負極兩個端子。二極管重要的特性就是單方向?qū)щ娦浴Ｔ陔娐分校娏髦荒軓亩O管的正極流入，負極流出。
整流二極管是利用PN結的單向?qū)щ娞匦裕呀涣麟娮兂擅}動直流電。整流二極管漏電流較大，多數采用面接觸性料封裝的二極管。整流二極管的外形如圖1所示，另外，整流二極管的參數除前面介紹的幾個外，還有整流電流，是指整流二極管長時間的工作所允許通過的電流值。它是整流二極管的主要參數，是選項用整流二極管的主要依據。

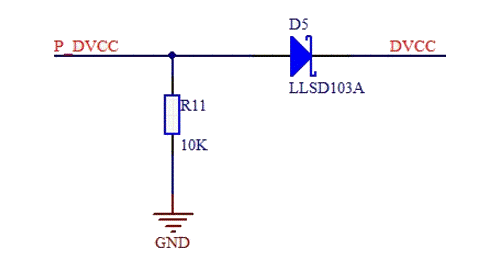

肖特基二極管
肖特基二極管是以其發明人肖特基博士（Schottky）命名的，SBD是肖特基勢壘二極管（SchottkyBarrierDiode，縮寫成SBD）的簡稱。SBD不是利用P型半導體與N型半導體接觸形成PN結原理制作的，而是利用金屬與半導體接觸形成的金屬－半導體結原理制作的。因此，SBD也稱為金屬－半導體（接觸）二極管或表面勢壘二極管，它是一種熱載流子二極管。
肖特基二極管是貴金屬（金、銀、鋁、鉑等）A為正極，以N型半導體B為負極，利用二者接觸面上形成的勢壘具有整流特性而制成的金屬-半導體器件。因為N型半導體中存在著大量的電子，貴金屬中僅有極少量的自由電子，所以電子便從濃度高的B中向濃度低的A中擴散。顯然，金屬A中沒有空穴，也就不存在空穴自A向B的擴散運動。隨著電子不斷從B擴散到A，B表面電子濃度逐漸降低，表面電中性被破壞，于是就形成勢壘，其電場方向為B→A。但在該電場作用之下，A中的電子也會產生從A→B的漂移運動，從而消弱了由于擴散運動而形成的電場。當建立起一定寬度的空間電荷區后，電場引起的電子漂移運動和濃度不同引起的電子擴散運動達到相對的平衡，便形成了肖特基勢壘。
肖特基（Schottky）二極管是一種快恢復二極管，它屬一種低功耗、超高速半導體器件。其顯著的特點為反向恢復時間極短（可以小到幾納秒），正向?qū)▔航祪H0.4V左右。肖特基（Schottky）二極管多用作高頻、低壓、大電流整流二極管、續流二極管、保護二極管，也有用在微波通信等電路中作整流二極管、小信號檢波二極管使用。常用在彩電的二次電源整流，高頻電源整流中。
肖特基二極管與一般整流二極管有什么區別呢？肖特基二極管與一般整流二極管相比特別之處在于哪里？今天就讓我們一起學習一下。
肖特基二極管和整流二極管區別在哪里
肖特基二極管是利用金屬-半導體接面作為肖特基勢壘，以產生整流的效果，和一般二極管中由半導體-半導體接面產生的P-N接面不同。肖特基勢壘的特性使得肖特基二極管的導通電壓降較低，而且可以提高切換的速度。
肖特基二極體的導通電壓非常低。一般的二極管在電流流過時，會產生約0.7-1.7伏特的電壓降，不過肖特基二極管的電壓降只有0.15-0.45伏特，因此可以提升系統的效率。
肖特基二極管和一般整流二極管的差異在于反向恢復時間，也就是二極管由流過正向電流的導通狀態，切換到不導通狀態所需的時間。一般整流二極管的反向恢復時間大約是數百nS，若是高速二極管則會低于一百nS，肖特基二極管沒有反向恢復時間，因此小信號的肖特基二極管切換時間約為數十pS，特殊的大容量肖特基二極管切換時間也才數十pS。由于一般整流二極管在反向恢復時間內會因反向電流而造成EMI噪聲。肖特基二極管可以立即切換，沒有反向恢復時間及反相電流的問題。
