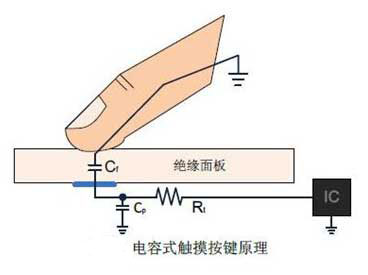

【導讀】任何兩個導電的物體之間都存在著感應電容，一個按鍵即一個焊盤與大地也可構成一個感應電容，在周圍環境不變的情況下，該感應電容值是固定不變的微小值。當有人體手指靠近觸摸按鍵時，人體手指與大地構成的感應電容并聯焊盤與大地構成的感應電容，會使總感應電容值增加。
任何兩個導電的物體之間都存在著感應電容，一個按鍵即一個焊盤與大地也可構成一個感應電容，在周圍環境不變的情況下，該感應電容值是固定不變的微小值。當有人體手指靠近觸摸按鍵時，人體手指與大地構成的感應電容并聯焊盤與大地構成的感應電容，會使總感應電容值增加。電容式觸摸按鍵IC在檢測到某個按鍵的感應電容值發生改變后，將輸出某個按鍵被按下的確定信號。電容式觸摸按鍵因?yàn)闆]有機械構造，所有的檢測都是電量的微小變化，所以對各種干擾會更加敏感，因此觸摸按鍵設計、觸摸面板的設計以及觸摸IC的選擇都十分關鍵。
目前運用的觸摸芯片主要有兩種，一種是電阻式觸摸芯片，另一種是電容式觸摸芯片。因電容式觸摸芯片可靠性更高而得到更加廣泛的應用。目前應用觸摸芯片的產品，單點觸摸式是比較常見也是應用比較廣泛。隨著觸控芯片的不斷發展，各種各樣形式的觸摸按鍵已經出現在我們?nèi)粘＜矣秒娖髦校鐫L輪和滑塊式按鍵的出現更加豐富了觸控芯片的應用。
早期的觸控芯片比較簡單，只能處理按鍵。隨著技術的進一步發展，觸控芯片已經不再是一個簡單的按鍵處理芯片，現在已經完全可以作為一個主MCU來用，除了可以處理觸摸按鍵外還可以處理如AD采樣、LED控制、通訊等等。以前要實現觸摸按鍵功能必須有兩個芯片，一個觸控芯片，一個主MCU，現在只需要一個觸控芯片就可以解決問題，使產品的成本大大降低，也使得更多的產品可以運用觸控按鍵技術。
因觸控芯片集成為MCU以后，按鍵的檢測也變得更加靈活，可以采用矩陣掃描或AD采樣，這樣就使得可以識別的按鍵個數越來越多，以前可能需要幾個觸控芯片才能完成，現在一個新的觸控芯片就完全可以滿足要求。
這里小編推薦工采網代理韓國GreenChip的電容式觸摸芯片 - GTX314L，GTX314L是綠色觸摸3LPTM電容觸控產品之一傳感器系列。特別是GTX314L可以進行電容檢測有14個通道下綠色觸摸3LPTM發動機運行。由于綠色觸摸3LPTM低功率發動機，各種電池供電的應用程序可以增加產品的使用時間。也基于現有的GreenTouch3TM引擎技術，可靠性可以保證對各種噪音和環境的變化。內部控制寄存器可以使用I2C讀寫接口。GTX314L可應用于較寬的供電電壓范圍1.8 v至5.5 v。GTX314L的CTRL引腳提供可切換在同一芯片上進行兩個芯片并行操作的芯片IDI2C總線。
觸控芯片技術的出現，使按鍵的方式也出現了巨大的變化，按鍵操作變的更加靈活舒適，按鍵面板也變地更加時尚亮麗。觸控按鍵以其獨特的優勢正被越來越多的產品所采用。
隨著觸控技術的不斷發展，觸控芯片的可靠性和實用性也將進一步提高，使得觸控芯片的使用也就更加廣泛。目前觸控芯片集成度已越來越高，觸控芯片既可以做主MCU也可以做觸摸按鍵，這就使的觸控芯片的性價比更高，成本更低，由此可見，觸控芯片的應用將會越來越廣泛。
