【導讀】LED應用需要直流電才能運行。然后，本文將介紹一些當前的AC到DC線路驅動器問題，以及制造商如何解決該問題以便為LED提供DC電源。
LED應用需要直流電才能運行。然后，本文將介紹一些當前的AC到DC線路驅動器問題，以及制造商如何解決該問題以便為LED提供DC電源。
背景
操作LED系統的最簡單方法是擁有隨時可用的DC電源，例如可用來驅動電流的電池。使用電池作為直流電源的優點是可以設計相對簡單的電路，該電路可以根據所使用的LED的特定電壓在相對安全的電壓下進行操作。今天部署的許多分立照明類LED的標稱電壓約為3 VDC，可以串聯，并聯或串并聯組合布置，以實現所需的光并與直流電源緊密匹配。盡管直流電是為LED供電的一種好方法，但很少有直流配電系統可用于一般照明照明。
相反，AC通常在家庭，工業，辦公室和建筑物中無處不在-通常將其放置在經常部署LED照明系統的地方。AC系統固有地需要比DC更復雜的電路設計，因?yàn)楸仨氝M(jìn)行AC到DC的轉換。交流到直流線路驅動器的這種轉換是LED照明行業目前面臨的普遍挑戰，因?yàn)樗〈税谉霟簦瑹晒鉄艉望u素?zé)舻绕渌夹g(shù)，正在努力在幾乎所有應用中實現LED。
怎么做的？
當前，許多電子和LED公司正在努力應對挑戰，以提供支持LED照明應用中的交流電到直流電的直接轉換的LED相關產品。首批將產品推向市場的公司之一是首爾半導體及其Acrich產品線。目前發貨的Acrich2是完全集成的模塊，與用于功率調節的IC結合在一起，專為交流驅動應用而設計，不需要傳統的開關模式轉換器，因?yàn)樗梢酝ㄟ^兩根線直接連接到交流電源。它采用了抽頭式線性拓?fù)洹＿@些LED模塊還具有高功率因數，可以在許多照明應用中提供最佳的節能效果。首爾半導體公司宣布了Acrich3，
LED應用需要直流電才能運行。然后，本文將介紹一些當前的AC到DC線路驅動器問題，以及制造商如何解決該問題以便為LED提供DC電源。
設計工程師應注意應用中可以容許多少LED電流紋波。閃爍是客戶注意到的有關AC-to-DC Direct Line解決方案的常見問題。閃爍是交流線路信號頻率的結果，如前所述，該頻率為50-60Hz，具體視國家/地區而定。在“抽頭線性”解決方案中發現的100％電流紋波會引起頻閃（閃爍）效應，這不僅會引起生理問題，而且在旋轉機械的工作環境中也很危險。美國能源部已經發布了《固態照明技術簡介》：“閃爍”，并指出“ LED閃爍特性主要取決于LED驅動器。”
創新的前進之路
德州儀器（TI）是致力于交流到直流線路驅動器問題的一家公司。德州儀器（TI）擁有屢獲殊榮的LED驅動器和解決方案的完整產品組合，這些照明驅動器和解決方案使照明開發商能夠靈活地優化其設計，以應對這一動態市場的嚴峻挑戰。最近，德州儀器（TI）推出了兩款產品，以提供一種更好，更輕松的方法來啟用和轉換用于LED照明系統的AC-to-DC。德州儀器（TI）交流解決方案與當今所有已知競爭對手相比的明顯優勢是，它可以實現低LED電流紋波，從而消除了閃爍問題。
LED應用需要直流電才能運行。然后，本文將介紹一些當前的AC到DC線路驅動器問題，以及制造商如何解決該問題以便為LED提供DC電源。
德州儀器（TI）TPS92411100V浮動MOSFET開關是一種用于從交流電源驅動LED的高性能解決方案，可提供高功率因數（PF），低總諧波失真（）和低電流紋波。它旨在解決并減少閃爍時導致的生理和安全問題。它通過僅使用交流電，然后在其內部設計中添加存儲電容器來緩沖產生的能量，從而在二進制開關結構下以受控方式將交流電轉換為直流電，從而減小了調制深度，從而解決了這一問題。這種方法的理想好處之一是降低了閃爍指數，從而降低了生理和安全問題的可能性。在抽頭式線性設計中，電流基于“導通”電流吸收器而“步進”。（<30％）。德州儀器（TI）的開關線性設計汲取了連續的真實正弦電流，從而產生了良好的PF校正（> 0.9）和低的> span class =“ caps”（<15％）。> span class =“ sew_wrapper”>TPS92411它還利用獨特的2n切換步長設計優勢，使設計人員可以控制分辨率。這意味著，如果采用四（4）個零件，則可以實現十六個步驟（例如：24 = 16個步驟）。對用戶而言，結果是更高的LED利用率和更好的AC線路跟蹤。它采用浮動架構，其中每個TPS92411獨立運行，從而無需在IC之間進行通信，同時還具有壓擺率受控的開關，以降低電磁干擾（EMI）。

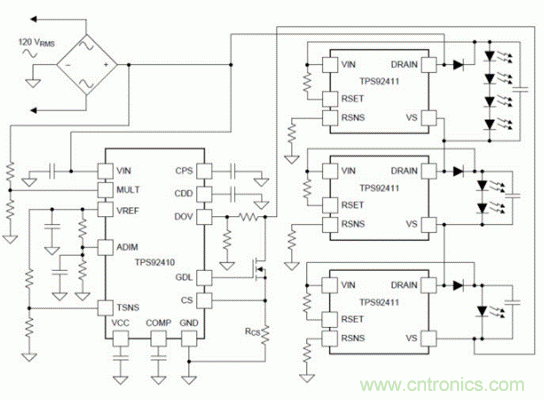

德州儀器（TI）TPS92410開關控制直接驅動線性控制器是TPS92411的補充。Picture它是高度集成的450V線性電流控制器，可與TPS92411浮動開關配合使用，以提供附加的控制和保護功能。能量轉換或EMI濾波不需要磁性部件。該TPS92410/ 11串聯可實現> 0.95 PF，良好的線路調整率和大于80％的效率。尋求增加可靠性的設計人員可以利用熱折返功能，該功能可以在溫度過高時自動降低LED電流。借助與傳統的或RF微控制器（MCU）一樣的模擬調光輸入即可輕松實現光強度控制，從而使與物聯網連接的智能照明變得輕而易舉。
為了獲得進一步的控制，功能和利益，設計人員可以考慮使用超低功耗MSP430F5172 16位混合信號微控制器或SimpleLink™ZigBee®CC2530片上系統（MCU），以基于MCU的燈具的形式添加其他智能控制（適用于802.15.4，ZigBee和RF4CE應用的SoC）解決方案。這些產品使設計工程師能夠利用許多有用的通信，控制和調光功能。
