【導讀】張弛振蕩器是一個重復電路，它實現從電容器充電到閾值事件的重復行為。該事件使電容器放電，其再充電時間驗證了事件的重復時間。在簡單的閃光器電路中，電池通過電阻器給電容器充電，電阻器和電容器在恒定時間的值決定了閃光率。可以通過降低電阻值來最大化閃爍率。

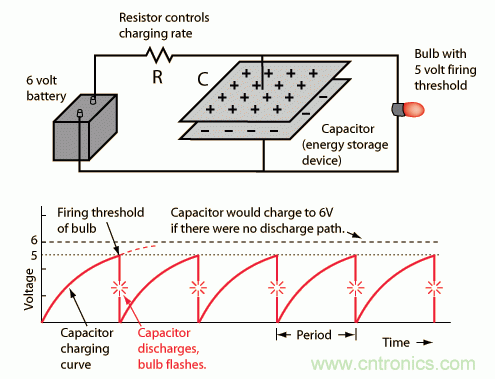

張弛振蕩器是一個重復電路，它實現從電容器充電到閾值事件的重復行為。該事件使電容器放電，其再充電時間驗證了事件的重復時間。在簡單的閃光器電路中，電池通過電阻器給電容器充電，電阻器和電容器在恒定時間的值決定了閃光率。可以通過降低電阻值來最大化閃爍率。

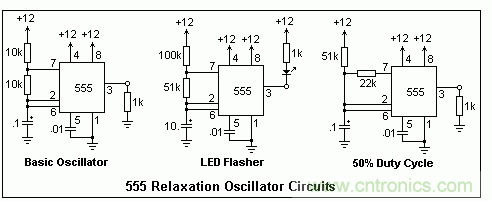

非常流行的555集成電路不得不做張弛振蕩器。它可以檢測電壓
，并在電壓達到時操作晶體管開關對電容器放電
，當電壓下降到時將其再次關閉
。
，并在電壓達到時操作晶體管開關對電容器放電，當電壓下降到時將其再次關閉。
運算放大器弛豫振蕩器

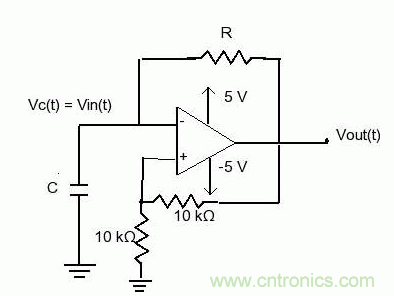

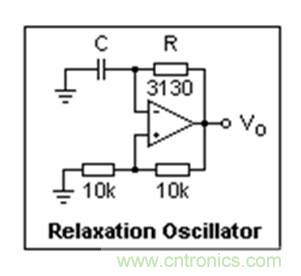

下面的鏈接顯示了一個常見的運算放大器弛張振蕩器。同相輸入偏置在 V/2，其中 V 是輸出電壓。反相輸入遵循該值，當達到該值時，輸出電壓從一個飽和電平變?yōu)橄喾吹娘柡碗娖健Ｈ绻柡碗娖綄ΨQ，則輸出為方波，頻率為 1/1.22RC，占空比為 50%。
示例問題：
對于下面給出的運算放大器弛豫振蕩器，計算 R 和 C 的值以實現 23kHz 振蕩。
解決方案：
振蕩頻率由下式給出
單結晶體管弛豫振蕩器
單結晶體管或 UJT 是一種開關器件，而不是放大器。它與 JFET 的相似之處在于它是一根 N 型硅棒，兩端都有關聯，稱為
(B1)和(B2)，中間有一個PN結，P硅接發射極(E)端。電流通常從 B2 流向 B1，沿桿形成電位梯度。因此，只要 PN 結反向偏置，通過外部電阻器 R 產生的電流就會產生電壓尖峰，如圖所示，電容器電壓下降到值 V。然后器件切斷，電容器再次開始充電。該循環不斷重復，在電容器 C 上產生鋸齒波形。
可編程單結晶體管弛豫振蕩器

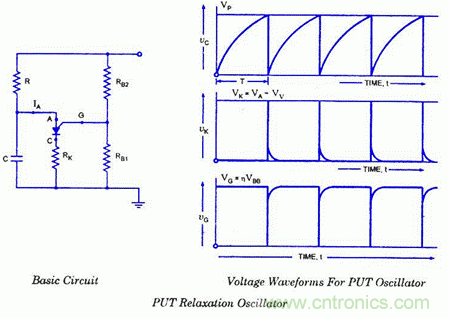

可編程單結晶體管 (PUT) 是一種四層 PNPN 器件，可以安排得非常像 UJT。其電極為陽極（A）、陰極（K）和柵極（G），符號與SCR相同。電壓 VS 被施加到上部 N 區，它通常反向偏置中間 PN 結，因此沒有電流從陽極流向陰極。PUT 被稱為可編程的，因為該電壓可以選擇為相當于改變 UJT 的間隔比 η。
