【導讀】自從看了 RT9048A 的規格書，發現它是一款輸入電壓最低可達 1.6V、輸出電壓最低為 0.65V、負載能力最大 1.5A、滿載最小壓差可達 300mV 的低壓差線性穩壓器，使用的是 3mm X 3mm 的 WDFN 封裝，具有獨立的使能控制引腳，這些信息看起來都很平常，雖然它在規格書概述部分沒有提及、特性部分也沒列出的兩個特性，一個是隨著輸入電壓的變化而變化的軟啟動特性，另一個是它能禁止反向電流的特性，普通的應用可能顯不出它們的優勢，但在一些特殊的場合就能看到這兩個特性的價值了。
自從看了 RT9048A 的規格書，發現它是一款輸入電壓最低可達 1.6V、輸出電壓最低為 0.65V、負載能力最大 1.5A、滿載最小壓差可達 300mV 的低壓差線性穩壓器，使用的是 3mm X 3mm 的 WDFN 封裝，具有獨立的使能控制引腳，這些信息看起來都很平常，雖然它在規格書概述部分沒有提及、特性部分也沒列出的兩個特性，一個是隨著輸入電壓的變化而變化的軟啟動特性，另一個是它能禁止反向電流的特性，普通的應用可能顯不出它們的優勢，但在一些特殊的場合就能看到這兩個特性的價值了。

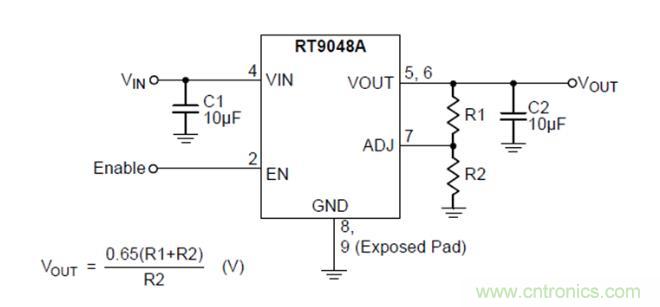

這是 RT9048A 的應用電路圖，它的輸出電壓可以用電阻分壓器進行設定，因?yàn)槠鋮⒖茧妷簽?0.65V，所以你可以將它用于輸出電壓等于或大于 0.65V 的場合，只要最后的輸出電壓低于輸入電壓即可。由于線性穩壓器的輸入、輸出最小壓差等于負載電流與其調整管最小內阻的乘積，而該最小內阻可從“ 滿載最小壓差為 300mV ”這一數據中計算得出，其值為 300mV/1.5A=200mΩ，所以在一定負載下能夠得到的最高穩定輸出電壓為 VIN–200mΩxIOUT，當輸入電壓更低或需要的輸出電壓更高時，實際的輸出電壓就會隨著輸入電壓的變化而變化了。

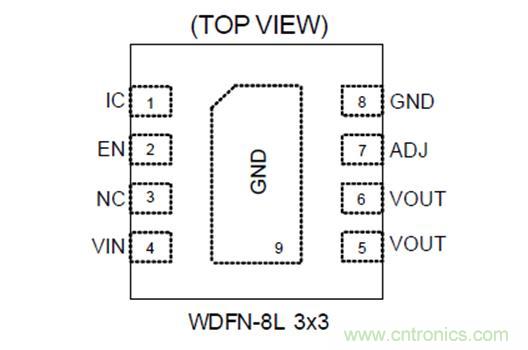

這是 RT9048A 的封裝引腳布置圖，這種封裝雖然體積很小，散熱能力卻很強，在空間緊湊的應用中是很好的選擇。

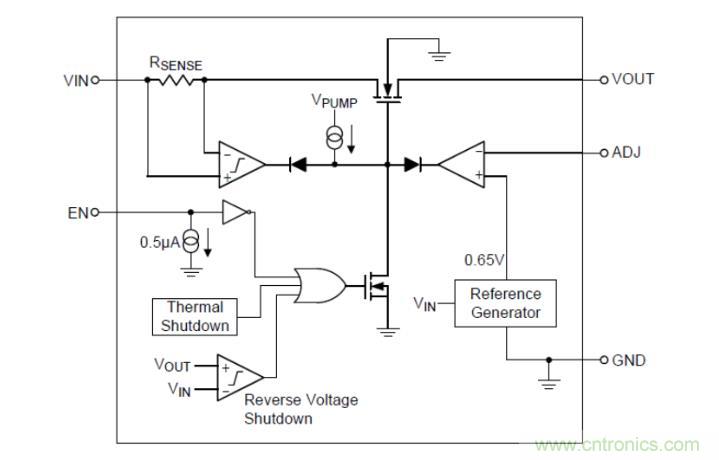

現在來看看 RT9048A 的內部電路框圖：
使能信號 EN 端內含一個 0.5µA 下拉電流源，這意味著該端子在浮空時一定處于低電平狀態，要想使能該器件就必須用外接信號使 EN 處于高電平狀態。
調整管體二極管的陽極接地，這是不同于普通線性穩壓器的地方，這一處理方法斷絕了調整管處于截止?fàn)顟B(tài)時電流從 VOUT 端流向 VIN 端的可能性，文章開頭說的禁止反向電流的特性就是這樣實現的。我們從教科書里看到的 MOSFET 只有三個端子的特性在這里看來就是不成立的，它實際上是個四端元件，表現為三端的時候只是因?yàn)槠涞谒膫€(gè)端子被連接到其他端子上去了。
該電路中還存在一個 VPUMP，這是在說明此器件使用了一個內部電荷泵電路在為調整管的柵極驅動電路服務。當輸入電壓太低的時候，想直接用輸入電壓去驅動調整管柵極是無法使之進入線性工作區的，這時就只有想辦法提升電壓才能實現，電荷泵就是用來實現此功能的。
軟啟動的實現方式?jīng)]有在圖中表現出來，可以直接去看規格書中提供的圖表：
當輸出電壓被設定為 0.75V 時，隨著輸入電壓從 6V 變化到 1.6V，輸出電壓的軟啟動時間典型值從 110µs 增加到 230µs，很顯然，一般的情況都是電源電壓越高則其供電能力也越高，反之亦然，所以這樣的設計可以利用到電源自身的特性，使得啟動過程更平穩，各種情況下對電源系統的沖擊強度都是盡可能一致的。
每種器件獨有的特性都是有一定的應用價值的，關鍵是看有沒有把它用到對的地方。本文點出的 RT9048A 兩個特性不為大多數器件所具備，看到它們便會讓我想起那些具有特殊需求的應用，希望它能在你需要這些特性時真的幫助到你。
