【導讀】今天講解一下接觸器自鎖到底怎么接線？在了解接觸器自鎖的接線以前，我們首先要了解接觸器的原理構造，還有常開常閉觸點，不知道這些我們接線還是一竅不通。
380伏交流接觸器有三個主觸頭，也就是電源進線和負載端出線，進線分別是三相火線L1、L2、L3，負載端出線分別是T1、T2、T3，接觸器主觸頭進線和出線上下一一對應，分別是L1對應T1，L2對應T2，L3對應T3，主觸頭在接觸器不吸合的狀態下是常開狀態。
什么是常開？
常開的意思就是說觸點是斷開的，不聯通的，常閉的意思就是說觸點是聯通的，常開和常閉一定要充分理解才可以。
接觸器還有一個常開輔助觸頭，也就是右方的第四個接觸器觸點，上下也是一一對應，接觸器不吸合一直是常開狀態，輔助觸頭的作用就是輔助按鈕控制接觸器的，而主觸頭的作用是控制負載端的，所以分為主觸頭和輔助觸頭。
那接觸器怎樣才能吸合運轉呢？
要想接觸器吸合那只有讓接觸器線圈通電，接觸器才會吸合，交流接觸器線圈電壓有220伏的也有380伏，線圈電壓接線的兩個觸點分別是A1和A2，也就是說線圈A1和A2只要有電，形成220伏或者380伏電壓接觸器就會吸合，這樣應該很好理解。
線圈的位置在接觸器后方中間的位置，它的作用就是通電以后線圈產生電磁，而在接觸器前方中間的位置有塊銜鐵，接觸器線圈通電產生電磁以后開始吸住前方銜鐵，而銜鐵又推動接觸器主觸頭和輔助觸頭的上下觸點，所以接觸器常開觸點變為常閉觸點，常閉觸點會變為常開觸點。
而我們用接觸器自鎖的主觸頭觸點和輔助觸頭觸點都是常開觸點，所以接觸器吸合以后接觸器的觸點都變為常閉觸點，也就是接觸器上方四個觸點和下方四個觸點聯通，聯通以后接觸器負載端就會有電，負載端開始運轉，線圈斷電以后不產生電磁，所以也就吸不住銜鐵，而線圈和銜鐵中間還有一個彈簧，會自動把線圈和銜鐵彈開回到原來位置，所以接觸器常閉狀態又回到原來常開的狀態，接觸器上方和下方觸點斷開，負載停止運轉，這就是接觸器的原理，應該都理解了吧！
下面我們了解一下按鈕，按鈕都有一組常開和一組常閉，停止按鈕我們要接常閉觸點，啟動按鈕我們要接常開觸點，按鈕按下常開變為常閉，常閉變為常開，按鈕松開常開和常閉又回到原來的位置。
接觸器自鎖電路圖還有很多元件，比如熱繼電器，熔斷器，指示燈等等，今天主要講解自鎖接線，如果原件太多可能不好理解，所以把接觸器的元件去掉，只講接觸器自鎖。

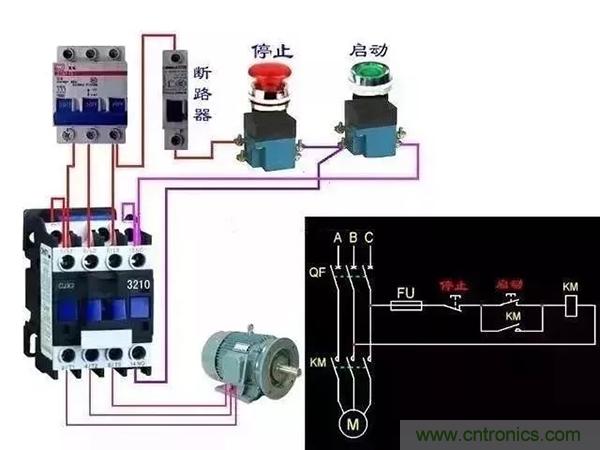

380伏接觸器自鎖主觸頭接線上方三個接三相電源，下方接負載端，線圈A1跟接觸器L1聯通也就是線圈A1長帶電，我們通過控制接觸器線圈A2電源來達到控制接觸器的目的，電源L3經過斷路器或者熔斷器到了停止按鈕，停止按鈕我們要接常閉觸點，也就是一直聯通的，然后電源到了啟動按鈕常開點，啟動按鈕常開點出來到了接觸器輔助觸頭上方，又跟接觸器線圈A2聯通如圖然后啟動按鈕常開上線又分出一根線到了接觸器輔助觸頭下方，這根線是很重要的，因為停止按鈕我們接的是常閉，不按它就是一直聯通的，所以輔助觸頭下方是常帶電的。
下面我們說一下原理
我們按下啟動按鈕，啟動按鈕常開變為常閉，所以電源通過輔助觸頭上方到了線圈A2處，這時線圈A1和A2形成了380伏電源，所以接觸器開始吸合，接觸器上下觸點聯通，電動機開始運轉，但是我們松開啟動按鈕，啟動按鈕又會變為常開，也就斷電了，接觸器不能正常運行，這時接觸器輔助觸頭下方觸點長帶電的就起作用了。
因為我們按下啟動按鈕時接觸器已經吸合，輔助觸頭也已經吸合，所以輔助觸頭下方電源也開始給線圈A2送電，所以啟動按鈕松開，輔助觸頭下方還在送電，這樣接觸器就形成了自鎖，而我們按下停止按鈕，電源斷電接觸器斷開，所以輔助觸頭下方電源也就不起作用了，這就是接觸器自鎖的原理。
明白了實物接線以后我們再看電路圖就很容易理解了，右方是接觸器自鎖電路圖，ABC分別電表三相火線電源，QF開關，KM是接觸器，FU是熔斷器，KM帶個方口就是接觸器線圈電源，按鈕的位置，連在一起的是要接常閉，分開的是要接常開，圓圈M 是負載電動機，根據實物接線圖再結合自鎖電路圖！
