【導讀】銅是電路板（PCB）表面上的常見導電金屬層。 在估算PCB表面銅的電阻值之前，需要注意銅的電阻值會隨著溫度的變化而變化。那么，如何快速估算PCB表面銅導線電阻值呢？可以利用以下公式。
當計算一般導體電阻值R時，可以使用以下公式。
?：導體長度[mm]
w：導體寬度[mm]
t：導體厚度[μm]
ρ：導體的電阻系數[μΩcm]
銅的電阻系數在25°C， ρ（@ 25°C）= ~1.72μΩcm

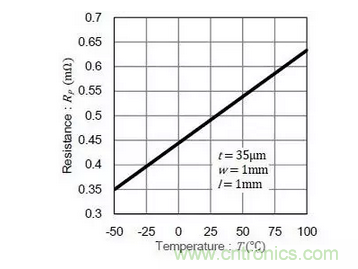

此外，如果知道每單位面積銅的電阻值Rp在不同溫度下的變化（如下圖資料所示），可以使用以下公式估算整個銅的電阻值R。注意下圖銅的尺寸是：厚度（t）35μm，寬度（w）1mm，長度（?）1mm。
Rp：每單位面積的電阻值
? ：銅的長度[mm]
w ：銅的寬度[mm]
t : 銅的厚度[μm]
如果銅的尺寸是寬度3mm,厚度35μm和長度50mm時，該銅的電阻值R在25°C是
因此，當3A電流在25°C時流通PCB表面上銅時，電壓降約24.5mV。然而，溫度上升至100℃時，電阻值增加29％，電壓降變為31.6mV。
原創： Digi-Key
