【導讀】目前，電源在電子行業已經占據舉足輕重的地位。數字電路設計師過去只是在PCB上留給電源設計人員一點空間（如果足夠大的話），并要求提供12V電壓?，F(xiàn)在電源的威力可大多了，不但可以讓電動車跑得更遠，而且讓手機充電更快，甚至可以讓電力設備經理節省兩位數的能源成本。
電源革命
1977年HEXFET問世，它是由國際整流器公司（IR）的Alex Lidow和Dan Kenza領導的團隊開發的。 Silicon General和Unitrod也在那一年開發出了電源管理芯片（PWMIC）。磁性材料也取得了突破，讓元器件變得更快。曾經只在大學里出現的新型結構突然變成了行業主流。讓開關電源成功商業化的核心技術發生在20世紀70年代后期。
功率半導體、拓?fù)洹⒖刂破骱痛判圆牧系拇笕诤蠟闃I(yè)界帶來了驚人的變化：效率提高、相應功率密度增加，同時成本直線下降。這為電子行業的大量開發鋪平了道路，為我們帶來了很多新的技術，比如諧振電源、LLC轉換器，以及英飛凌突破性的CoolMOS技術。
寬禁帶半導體代表了功率電子的第二次革命。這些新型功率半導體激發了控制器公司的新控制器和改進的拓?fù)浣Y(jié)構，如90年代后期推出的有源鉗位反激式技術。此外，最新的磁性元件可在一兆赫茲或兩兆赫茲下工作。同樣，在這場革命中，效率提高、頻率上升，成本卻不斷下降。
圖1：電源發展歷程
功率密度（AC-DC轉換器~300W）；線性調節器；開關調節器；高頻開關調節器；新磁性元件；新控制器；新拓?fù)浣Y(jié)構；2倍低損耗；3倍低成本/W；10年5倍提升；超過30年每年<10%改善；十年5倍提升；新GaN功率IC；效率。
運行更快
過去幾年來，磁性能方面取得了重大進展，而且出現了改進的材料。就拿GaN來說，兩年前人們還認為磁性不存在，為什么還要試圖加快速度呢，但現在已經證明事實并非如此。
隨著半導體和磁性技術的快速發展，控制器也是一個需要開發的領域，要跟上其他相關器件的快速發展。以Navitas公司的AllGaN技術為例，該公司采用增強模式GaN FET，并將之與驅動器集成在同一芯片上。 Navitas還可以集成其他器件，如電平轉換器或ECD二極管，甚至是邏輯欠壓鎖定，使其更接近真正的GaN功率芯片。
圖2：AllGaN功率芯片的特性
由于這一切都發生在單個芯片上，因此相對容易制造和封裝，這自然也帶來了其他系統好處。由于FET的柵極直接連接到柵極驅動器的輸出，因此驅動器輸出和柵極輸入之間的阻抗為零。 這也意味著GaN作為分立器件不容易搞定，但如果你能在一個盒子里集成一個完整的解決方案，那就意味著你可以小心地控制流向柵極的電壓，這意味著也可以保護柵極。
集成的方案還意味著可以在高頻工作，而不必?fù)?dān)心柵極阻抗會影響性能、效率和穩定性。 另一個優點是集成的驅動器可以提高穩健性，使用單芯片解決方案，布局也比較靈活。
圖3：GaN芯片集成解決方案
寬范圍Vcc；調節器可保護SOA內的VGS；滯后的PWM可抗噪聲干擾；整體布局靈活簡潔；柵極可防止外部噪聲。
開關
在高頻應用中，軟開關諧振拓?fù)涫且环N很好的方法。 但在實際情況下，可能存在啟動例程，也許是突發模式，你可以進行硬切換。 要知道一切都非常艱難，可以可靠地進行硬切換，也可以進行軟切換。
沒有柵極阻抗或電阻的分立解決方案會產生不穩定的電路。 如果添加了阻抗，它會變得穩定，但也會導致很長的開關周期。 因此，如果可以直接連接驅動器輸出和柵極輸入，那么就可以快速運行并保持穩定。壓擺率只需要一個電阻即可搞定。 因此，集成意味著一種非?？煽氐母咝阅芷骷?。
圖4：分離驅動器和分離FET與GaN功率芯片性能比較
關于集成的另一個問題是ESD。標準硅MOSFET的ESD非常容易理解。PWMIC的ESD也是眾所周知的。而GaN器件是分立形式的，其ESD就不是那么容易理解。我們必須要小心，但如果你要設計功率IC，那么就要將ESD二極管放在上面。因此，這也成為通過集成使生活變得更為輕松的另一種方式，可以集成電平移位器，或半橋直通保護之類的東西。
在這種情況下，集成解決方案占板面積為6×8mm，具有完整的半橋系統和自舉充電功能，以及欠壓鎖定和ESD保護特性。在頻率方面，這些器件的額定值為2兆赫茲。關于高頻電平轉換的一個注意事項是，存在電感耦合或電容耦合的技術可以進行電平轉換，但其本質上是不同的技術。
集成的優勢
在易用性方面，相對于分立方案，帶驅動器的集成方案可明顯減少組件數量，使設計更具可預測性，而且設計速度也更快，性能更高。集成是控制和性能的關鍵。集成的解決方案可提供一個可預測的構建模塊。
圖5：分離方案與集成方案的對比
圖6示出了一個65W電源參考設計的示例，這是一種采用軟開關型態、運行頻率約為300kHz的有源鉗位反激式設計。 對于標準反激式或準諧振反激式設計，緩沖網絡處理反激電壓。 用第二個開關替換緩沖網絡，它就變成了一個半橋，能夠?qū)㈩l率提高到300kHz。

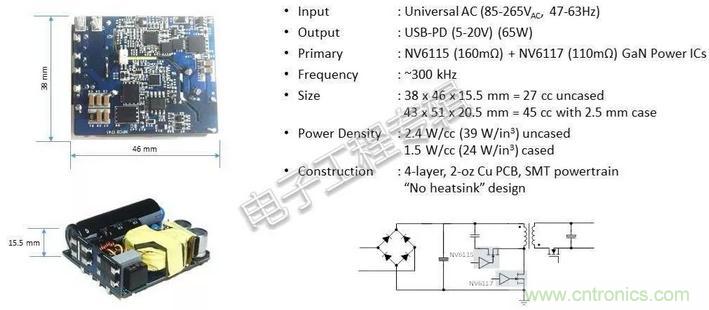

圖6：一個65W電源參考設計示例
有源鉗位由弗吉尼亞理工大學（Virginia Polytech）于1996年推出，現在的控制IC不僅可以達到很高的功率密度，而且還滿足DoE六級要求和歐盟要求。 該設計是具有完整USB-PD輸出的最小電源，比標準電源具有更高的復雜性和功能，在90V AC輸入的最壞情況下可以提供20V輸出，其滿負載效率超過93％。
圖7顯示了使用相同拓?fù)涞恼缀赵O(shè)計。這實際上是由弗吉尼亞理工大學CPES研究小組于2016年完成的。這個一兆赫的有源鉗位反激設計使用DSP而不是控制IC，以證明滿載的頻率和功率密度。但在過去，它不可能成為一個行業產品，因?yàn)樗谳p載情況下效率不高。 現在使用控制IC就可以做到這一點。
圖7：與65W電源相同拓?fù)浣Y(jié)構的兆赫茲電源
在高頻率時要考慮的事情之一就是EMI，可能有一個大約500kHz的臨界點，你可以使用一個基于線軸的變壓器，或一個基于環形的變壓器。如果在500kHz左右使用平面變壓器，需要注意一些事情。其一是可以得到尺寸非常小的設計，這有助于提高功率密度。其二是可以獲得相同或更低成本的變壓器解決方案，因?yàn)槟悴槐亟?jīng)歷制作整個繞線變壓器的額外步驟。
你可以在任何一方進行PCB設計。但在這種設計中，在平面變壓器內部，還有一些EMI屏蔽層，因此它可以阻止EMI，或者從源頭消除EMI。所以在這種情況下，我們可以得到一個非常非常小的單面EMI濾波器，它符合所有規格。
由于這是一個使用DSP的大學項目，利用新的控制器和新的半橋，我們可以再次縮小這個設計的尺寸。

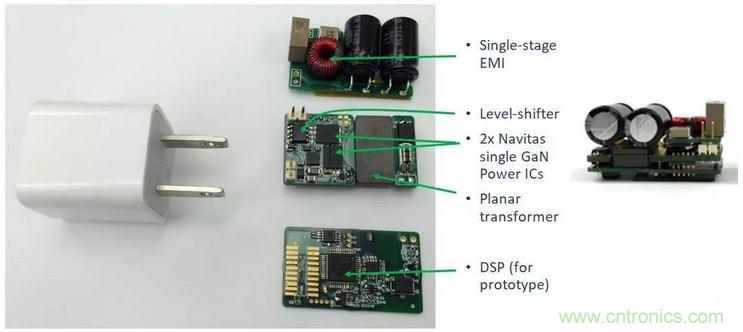

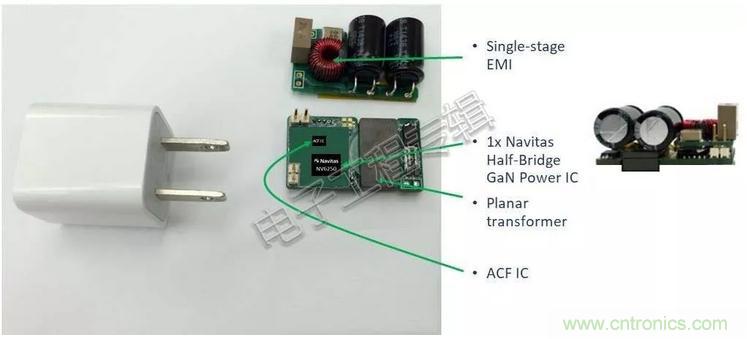

圖8：縮小后的兆赫茲電源
現在，在與標準的5W或7W方糖電源相同的空間內，我們可以做到25W。這是使用的是GaN，新的磁性材料，這是日立的ML 91S器件。使用新的拓?fù)鋵W(xué)，以前只是在學術界，現在已經在企業界流行起來，以及可用的控制IC，再集成驅動器和MOSSFET，可以充分利用所有這些來推動性能的進一步提升。
