隨著功率電子器件在國防領域應用的不斷擴展，功率電子技術控制和調節復雜航空和國防集成系統電力，其依賴新的體系架構方法來實現更小的尺寸、重量和功耗和成本（SWaP-C）。新的設計和開放系統架構使功率器件制造商能夠?yàn)楦鞣N陸地、飛機和太空應用提供小型、輕量和高功效的器件。
Vicor公司、科巴姆公司、軍用功率資源公司、VPT公司相關人員就如何降低功率電子器件的SWaP-C發表自己的看法，結論如下。

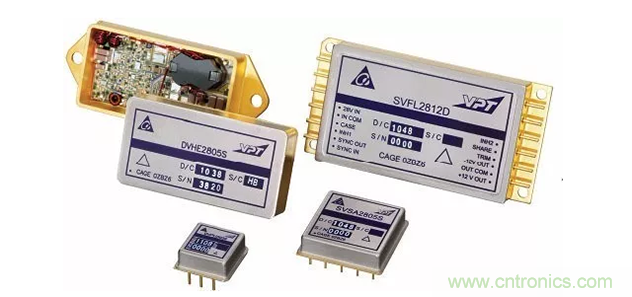

圖1：VPT公司正在尋求商用現貨功率技術，以合理的成本為客戶提供充足功率性能
在AC-DC和DC-DC轉換器等功率電子器件中，增強的電源效率、熱管理，以及抗電磁干擾（EMI）影響正在有助于推出更小、更輕、更緊湊集成的新型軍用電子系統，且比以往更容易冷卻。這些小尺寸、高能效器件應用在新型航空航天和國防電子中，諸如無人駕駛車輛、監視雷達、電子戰、導彈和導彈防御、紅外傳感器、可穿戴電子設備，以及甚至可能的天基能量收集。
功率電子設計人員實現SWaP目標的一種方法是提高效率。Vicor公司工程師正在對公司DCM產品采用不同的方法，即超越傳統的功率轉化盒方式，這就使得他們能夠設計比公司上一代功率轉換盒小兩至三倍的器件。
功率效率是功率電子器件的關鍵
Vicor公司高級產品營銷經理Kai Johnstad表示，效率是功率電子器件的關鍵。轉換的有用功率越大，產生的廢熱就越少。正在轉換的功率越多，它就越容易冷卻。Vicor公司DCM產品并非真正的轉化盒，而是一個能夠更小封裝的功率組件。
Vicor公司美洲地區負責銷售的副總裁John Sturm指出，該公司在轉換盒上的新方法也意味著其可以提供更多可交付的功率，設計人員可為其產品增加更多特征，或者增加更多功能，因?yàn)樗麄儞碛锌捎霉β省Ｔ摴舅龅牟煌幵谟谄滢D(zhuǎn)換拓?fù)浣Y(jié)構，可以更高的頻率對切換器進行切換，使設計人員能夠減少磁性組件的尺寸。與競爭對手相比，公司制造的磁性組件的尺寸和重量要小得多。
這與該公司的舊式功率轉換盒設計不同。在最初轉換盒產品時，該公司利用了使用轉換元件金屬氧化物硅場效應晶體管（MOSFET）調頻技術的優勢，這種元件能夠切斷電流。然而，轉換可能會產生噪聲和損耗，而公司專注于零電壓和電流切換，以確保沒有電流流經器件。開關僅在零電流時開啟或關閉，對開關產生的損耗幾乎為零。

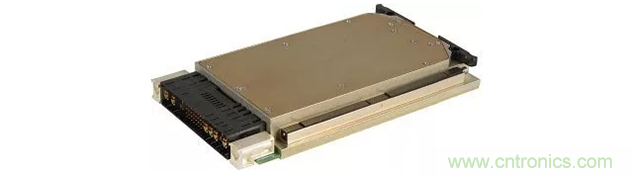

圖2：軍用功率資源公司生產以VPX封裝的功率電子產品，以提高設計靈活性并降低成本
科巴姆半導體解決方案公司專門研究載人空間和衛星應用的功率產品，在太空環境下，功率效率至關重要。該公司應用工程師Tim Meade表示，寬禁帶技術是實現這一目標的基本推動力。尺寸、重量、功率和成本等屬性對衛星和小型衛星的變革至關重要。要實現這一目標，工程人員需要提高功率密度，提高功率效率，獲取智能功率和收集能量。
寬禁帶半導體技術有助于實現天基平臺能量收集的功率效率
能量收集是指從環境中提取電能，例如太陽能電池陣列和光伏電池。在地球上，通過風力發電和移動波浪的運動收集能量是能量收集的主要應用，但在太空中面臨的挑戰更加棘手。
科巴姆半導體解決方案公司應用工程師Tim Meade表示，像氮化鎵這樣的寬禁帶器件具有比硅片更小的柵極電容和更低的柵極電荷。因?yàn)榭梢愿焖俚厍袚Q器件并將其穩壓在目標電壓，這種器件的好處是可實現更好的功率密度。在太空中，通過射頻從天線中提取能量，或者從地球極地球體等電磁場中提取能量的前景令人興奮。這項挑戰在于你能從這種太空環境中提取多少能量。
寬禁帶技術，如氮化鎵和碳化硅半導體技術是實現新一代天基能量收集所需的各種功率效率的關鍵。盡管氮化鎵和碳化硅技術仍然相對較新，但很多人對太空領域非常感興趣，以脫離標準芯片的使用，利用這些寬禁帶器件。寬禁帶技術與電壓有關，寬禁帶器件具有三個電子伏特，它與轉換從傳導到非傳導的定義有很大關系。
寬禁帶技術并不是提高太空功率電子效率的唯一關鍵。衛星本身就是自己的能源生態系統，它自己產生能量，然后對其進行冷卻、轉換和分配。這是一個廣泛開放的發展和進步環境。
跨系統間的電磁干擾影響功率電子器件有效運行
功率電子器件如何有效運行部分涉及其產生的電磁干擾量。隨著航天器、軍用飛機、艦船和陸地車輛內電子子系統數量的增加，這對跨系統的電磁干擾量構成威脅，這一點尤為重要。
軍用功率資源公司業務開發經理Brian Paul表示，飛機和地面車輛上安裝的系統越來越多，功率越來越多，以及這些系統相互干擾都成為公司關注的重要問題。電磁干擾已經成為該公司發展的主要驅動力。該公司將電磁干擾濾波器集成到功率電子模塊中，不僅有助于減小尺寸和重量，還提供開放式架構功率器件以節省成本并提高組件的互操作性。該公司是為數不多地能夠?qū)㈦姶鸥蓴_濾波器集成到卡上的供應商之一，因此其可通過更小的封裝生產出更多功能的產品。
圖3：科巴姆公司目標是在尺寸和重量靈敏型空間應用中實現功率電子器件的高效率
軍用功率資源公司業務開發經理Brian Paul指出，該公司提供標準3U和6U VPX外形尺寸的功率模塊。作為一個產品系列，MILVPX基于軍用應用而設計，為客戶提供可構建的建模塊，且這些建模塊是可裁剪的，這個整個行業是非常強大的。該公司的效率收益來自其功率電路設計，其強大高效的設計能夠使該公司產品不僅在功率上有所增加，而且能夠降低余熱。
我們能夠從3U外形中看到功率水平的不斷增長，該公司在3U外形尺寸上擁有超過600瓦的功能，通過導軌發出熱量的方式實現轉向傳導冷卻是第一步。公司已在電源安裝方面與客戶開展合作，并期待在這一過程早期階段產生的熱量。公司擁有新的VPX產品，當需要更快地傳遞熱量時，這些產品可被傳導冷卻。
開放式體系架構為功率電子設計提供靈活性
軍用功率資源公司業務開發經理Brian Paul表示，該公司成功的一部分源自VPX開放系統架構的靈活性。這一切歸因于外形因素，如果VPX產品滿足客戶外形尺寸要求，那么公司在標準其他方面可以很靈活，這些標準為公司提供了市場發展方向。
VPT公司工程副總裁Leonard Leslie表示，使用像VPX這樣的開放標準還推動功率電子供應商幫助其客戶控制成本。在傳統的軍用／航空市場中，許多項目的成本控制壓力越來越大。這種成本壓力取決于客戶需求。有些客戶會要求全溫度范圍的密封設計，因?yàn)檫@些都是項目要求。但如果這些項目要求降低成本，那么商用現貨產品零部件可成為節省成本的較好選擇，因?yàn)镃OTS零部件在諸如電氣和機械方面的性能與同等產品類似，但價格降低。
VPT公司專門從事太空、飛機和軍用陸地車輛應用的功率電子器件。該公司提供全軍用規格的密封設備，以及VPT和VXR COTS電源轉換器，工作溫度范圍為-55～100攝氏度。由于COTS零部件不能覆蓋整個溫度范圍，所以在高溫領域就會失去優勢。VXR系列是較新的零部件，擁有更寬的運行能力和更寬的輸入范圍，可在沒有浪涌保護的情況下操作飛機數據總線。
VPT的主要目標市場之一是所謂的“新太空”，其中涉及壽命有限的相對便宜的通信衛星。在傳統軍事和商用太空應用領域是一項健康發展的業務，但目前新的太空領域也引起諸多投資公司的極大興趣，試圖在互聯網覆蓋范圍內搭建大型低地球軌道衛星群。

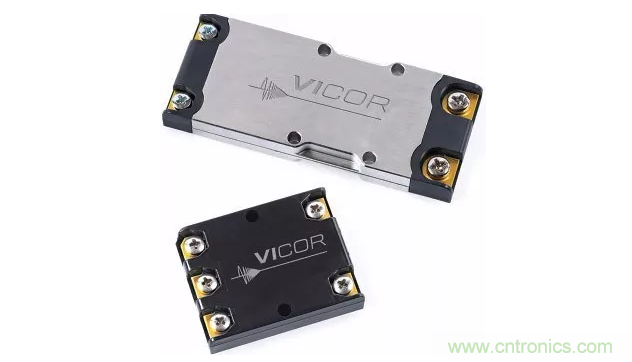

圖4：Vicor公司正在超越傳統的功率轉換盒模塊，提供比上一代功率產品小兩至三倍的新設計
VPT公司工程副總裁Leonard Leslie指出，搭建衛星需要5～7年的時間才能實現經濟回報，這些公司需要有一個過渡期。這些公司負擔不起傳統地球同步衛星或軍用衛星所用全抗輻射、滿足太空質量需求的零部件，但其正在努力滿足需求。
COTS零部件是是否能滿足未來中等壽命的衛星需求目前尚不清楚。VPT公司正在尋求能夠滿足這些需求的COTS零部件，但也要考慮客戶需求。
