【導讀】熔斷器熔斷的原理是過電流導致的過熱將熔絲熔斷，目前市場電子產品的需求和發展，半導體和IC的功能集成度越來越強，工作電壓力越來越低。EV熔斷器是傳統低壓熔斷器與汽車保險絲的跨界產物，但是目前業界并無標準定義, 因此工程師選型時應注意些什么呢？
1.額定電壓:
熔斷器的額定電壓不得低于系統工作電壓，必須選用直流熔斷器
2.額定電流:
根據系統最大連續負載電流計算熔斷器額定電流(后述)，加以汽車應用因數
選擇合適的尺寸與安裝方式, 通常為螺栓緊固，確認是否需要保護線纜(overload能力)
建議輔機保護盡量跟做線纜匹配保護。
然而在額定電流選型是怎么計算的呢？
EV熔斷器的額定電流, 是在低壓熔斷器選型計算的基礎上加以考慮汽車的特殊要求:
熔斷器額定電流In的計算:
Ib = In x Kt x Ke x Kv x Kf
可轉換為: In≥ Ib/(Kt x Ke x Kv x Kf) - 公式(1)
其中:
In: 熔斷器的額定電流
Ib: 熔斷器所在回路可允許的最大連續負載電流 - 客戶確認工作電流；
Kt: 溫度校正因數 - 客戶確認使用環境溫度
Ke: 連接器件熱傳導因數
Kv: 風冷校正因數
Kf: 頻率校正因數
Kt: 溫度校正因數

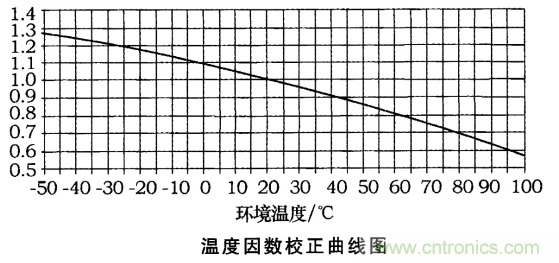

熔斷器熔斷的原理是過電流導致的過熱將熔絲熔斷, 相應的環境溫度的變化會導致熔斷器提前或延緩動作時間, 所以設計選型務必考慮環境溫度因素。
如下圖：范例, 但選型時請聯系工廠確認。
Kv: 風冷校正因數
依上述, 額外對熔斷器做強制風冷會影響熔斷器動作時間。
對于電動汽車應用, 推薦自然冷卻, 則Kv為1
Ke: 連接器件熱傳導因數

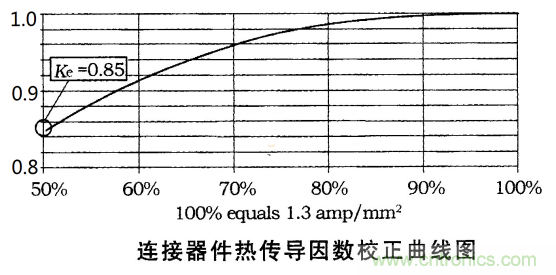

熔斷器采用銅排連接, 依照銅排的電流密度從下圖連接器件熱傳導因數校正曲線圖，可得熱連接校正因數Ke。
一般熔斷器的銅排電流密度在2-4amp/mm2, 額定電流大的應盡量讓電流密度低一些。

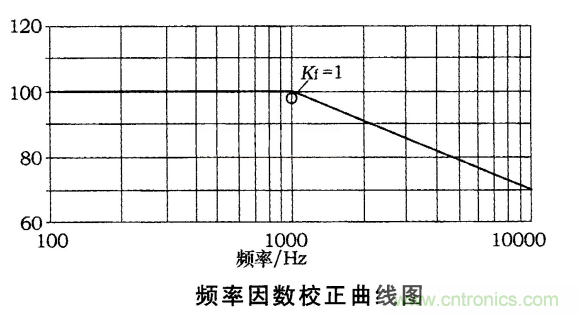

Kf: 頻率校正因數
直流電流頻率1000Hz以下, Kf為1
通過公式(1)計算得出的熔斷器額定值是一個初步選型數據，初步選型完成后，根據實際運行工況數據對熔斷器額定電流值進行參數校正，例如通過過載電流持續時間、電流大小，沖擊電流持續時間、電流大小等因素進行參數修正。
對于電動汽車, 該因數通常為1.6, 即
In≥ 1.6 * [Ib /(Kt x Ke x Kv x Kf)]

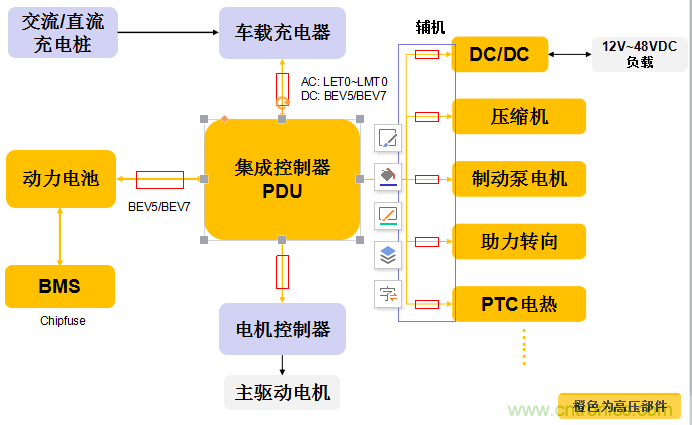

下圖則是EV簡易電氣架構
比如一個電動巴士項目, 系統電壓不超過700VDC。
總計用9顆熔斷器, 用途及工作電流如下:
直流快充: 150A
交流慢充: 30A
電機控制器: 電流為210A，峰值電流310A（30s）
DC/DC: 電流7.5A
EPS: 電流12A，峰值15A(5min)
暖風機: 3A
前空調1/前空調2/后空調: 電流為5A，峰值電流為7A
最終選型如下：
選擇pioneer ASTM熔斷器作為EV保護方案:
全面的產品供應:
32Vdc~800Vdc
500mA~700A
0603(1.6x0.8mm)~Φ38x75mm
專業的直流熔斷器方案研發與生產
SMD
PV
DMI
EV/HEV
目前市場電子產品的需求和發展，半導體和IC的功能集成度越來越強，工作電壓力越來越低，近幾年pioneer（凱新達）也逐漸從獨立分銷商轉型為混合分銷商，也在眾多元器件中拿下了博鉞電子的代理權，博鉞電子科技有限公司，始創于2012年，自公司成立以來，致力于貼片保險絲與低壓熔斷器的研發和生產，并在大電流和高電壓的小型化上面有獨到的研究，產品更是涵蓋消費電子，通信保護，HVDC，數字儀表DMI，光伏PV，電動EV/混合動力HEV。
