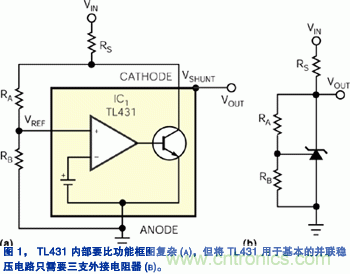

作為三端并聯穩壓器開發的普及型多源TL 431 IC,除了其原本的應用外還為設計人員提供了許多令人感興趣的應用可能性。TL431包括一個精密電壓基準、一個運算放大器和一個并聯晶體管（圖 1a）。在典型的穩壓器應用中外接兩支電阻器RA和RB，就可在負載電阻器Rs的低端設定并聯穩壓的輸出電壓（圖 1b）。

在今天的電源市場上，大多數設計都是由成本驅動的，比如一些亞洲電源制造廠都采用單面印制電路板來為他們的電源產品盡量節省每一分錢。本設計實例說明在電源變換器設計中如何用一只三端并聯穩壓器代替費用較高的傳統運算放大器。

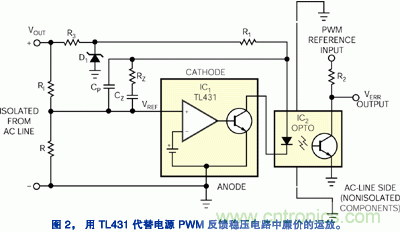

開關電源使用了 PWM 電路的電隔離反饋部分（圖 2）。在省掉電壓放大器的設計中，并聯穩壓器可以作為一個廉價的運放。電阻RI和R設定電源的直流輸出電壓，而光耦IC2則完成電隔離功能。電阻器R1為光耦和TL431、IC1提供偏壓。電阻器R3和齊納二極管D1則建立一個固定的偏壓，確保偏置電阻器R1不會形成反饋路徑。電阻器 R1和R2控制著光耦上的增益。在多數設計中，R2與R1之比約為 10:1。

元件CP、CZ和RZ為控制環路提供頻率補償。光耦包含頻率響應中的一個高頻極點fp，大多數光耦數據手冊中都忽略了它。你可以用網絡分析儀來確定高頻極點的位置，或者將其的產生估計在 10kHz 左右。下列公式描述了補償網絡的小信號傳輸函數：

值得注意的是，在某些情況下，要在二極管D1上加一個旁路電容器，以降低輸出噪聲。
