【導讀】本文提供了相關的技術信息，幫助選擇AEM SolidMatrix和 AirMatrix保險絲產品。通過實例分析選型必須考慮的參數，以及選型應該遵循的流程，梳理保險絲產品設計思路，從而簡化保險絲設計的步驟，降低成本。
選型所需參數
正確選擇一個AEM-SolidMatrix和 AirMatrix 保險絲產品所需要的參數如下：
1、 最大穩態工作電流
2、 最大工作溫度
3、 最大瞬態脈沖電流的波形
4、 所需耐受脈沖電流的次數
5、 過載電流和在該電流下的熔斷時間
6、 應用中可能出現的最大故障電流
7、 最大工作電壓
8、 封裝尺寸
9、 安規認證標準
參數的定義
1.工作溫度和溫度折減
AEM SolidMatrix 和 AirMatrix 保險絲產品的工作范圍是-55°C 至+125°C。保險絲產品規格書里的熔斷特性等電氣性能指標是在室溫（+25°C）下測試的。如果保險絲不是工作在+25°C 環境之下，那么在選型的時候須參考廠家給出的溫度折減曲線來對保險絲進行溫度折 減。圖 1為我司保險絲產品的溫度折減曲線。

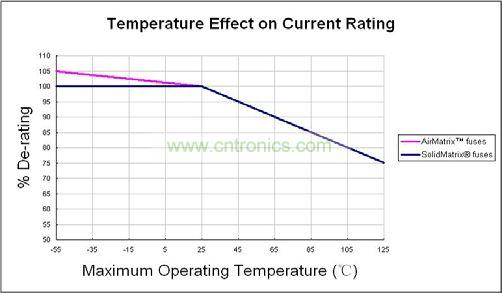

圖1： 溫度折減曲線
2.工作電壓（Operating Voltage）和額定電壓（Rated Voltage）
保險絲的最大工作電壓應該在額定電壓之內，但不能超過額定電壓。保險絲的額定電壓是和分斷能 力相關的安全指標。在這個電壓下，保險絲可以安全截斷不大于標稱分斷能力的電流。
3.分斷能力 (Interrupting Rating)
分斷能力的定義是在額定電壓下的保險絲可以安全分斷的最大電流。保險絲產品的分斷電流是一個安全參數，它必須達到或者大于電路中的最大故障電流。這樣，保險絲才會安全熔斷，不產生燃燒，飛弧，爆炸等不安全現象。
4.工作電流 (Operating current)和額定電流（Rated Current, In）
工作電流是電路在穩定工作狀態下的最大電流。AEM SolidMatrix 和 AirMatrix保險絲產品的額定電流值是規格書中標定的電流值。按照國際標準，保險絲產品在額定電流條件下工作，必須大于4小時不會斷開（在環境溫度+25°C條件下）。為了保證保險絲長期穩定工作，工作電流值需要小于75%的保險絲額定電流。
[member]
[page]
5.脈沖電流的熱熔值（I2t）與脈沖折減（Pulse derating）

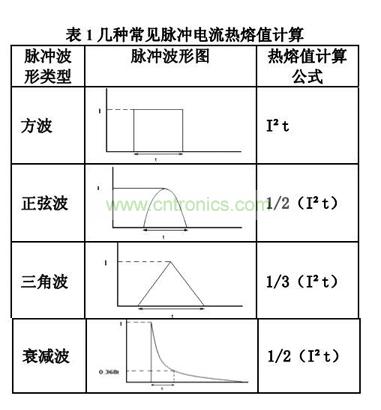

大部分電路由于有儲能器件，如電容或者電感的存在，在接通或者關閉電源的時候，都會有較大的 脈沖電流。另外在某些電路中因為其他元件或者外部因素的緣故，如電磁感應，也能產生瞬時脈 沖。在絕大多數情況下，用戶都希望保險絲可以耐受多次脈沖沖擊而不會引起熔斷。 表1是幾種常見脈沖波形的計算公式。脈沖電流的熱熔值可以通過對脈沖電流波形數據的積分計算得到。

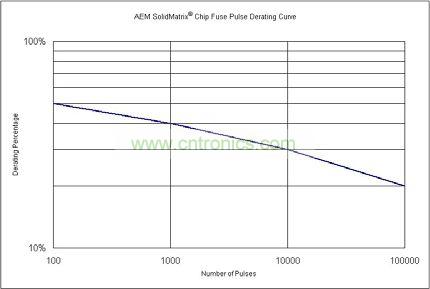

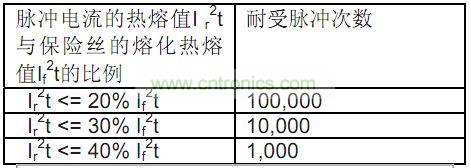

由于脈沖電流通過保險絲的時候，會產生熱量，所以雖然單次脈沖的能量不足以使保險絲熔斷，但多次脈沖沖擊會導致保險絲熔斷。為了保證保險絲可以耐受規定次數的脈沖電流，需要依據表2中 所示的脈沖折減系數計算保險絲的I2t規格。如果脈沖發生時，保險絲所處環境溫度高于室溫（+25°C），須做相應的溫度折減。
![[member]](/editorfiles/20120926171711_9995.jpg)
![[member]](/editorfiles/20120926171723_4948.jpg)
[page]
選型流程
選項參數中的第 1、2 項是穩態參數，第 3-6 項為瞬態參數，
穩態參數
1.保險絲額定電流值（In）≥工作電流（I）/75%。
2.依據工作溫度，確定溫度折減系數（K），
滿足穩態參數要求的保險絲電流值的計算公式：In≥I/75%/K
瞬態參數
3.計算脈沖電流 I²t，參見表 1 幾種常見脈沖電流的熱熔值的計算。復雜或非典型的波形可以 用數字示波器的數據做積分計算；或者用簡化計算法，用可以完全覆蓋脈沖波形的典型脈 沖波形做近似計算。
4脈沖折減，依據所需耐受脈沖次數，從表 2 查找脈沖折減系數。
5.如果脈沖發生時環境溫度會大于室溫，需要做相應的溫度折減。
6.確定可耐受脈沖次數的保險絲最小的電流值。
安規或者電路保護規定
7.確定可以滿足安規認證或者保護性能要求，例如受保護 IC 的最大 I2t 耐受值，保證電纜不 會過熱的最大電流和時間等，的最大保險絲規格。
選擇滿足設計規范的保險絲
以上第 2、6 步的結果中較大的保險絲額定電流值決定了設計窗口的下限，第 7 步確定了上限。選 擇的保險絲規格須落在這個設計窗口內。
測試驗證 以上計算得到的選項規格，需要經過實際電路測試驗證，特別是要模擬實際使用的環境，按照脈沖耐受次數的要求做全壽命測試。
[page]
范例
以下通過一個實際案例說明上述的選型流程
電路參數：
1、最大穩態工作電流：I＝0.6A
2、工作溫度: +65°C
3、最大瞬態脈沖電流的波形為正弦波，最大電流 Ip ＝45.5A，脈沖寬度 t＝120µSec
4、所需耐受脈沖電流的次數: 100,000次
5、過載電流和在該電流下的熔斷時間：I=10A，60Sec
6、應用中可能出現的最大故障電流：50A
7、最大工作電壓: 12V
8、封裝尺寸: 1206
9、安規認證標準：UL Recognized
穩態參數計算:
滿足穩態參數要求的保險絲最小的額定電流為：
In ≥ I／0.75(電流折減系數) ／K(溫度折減系數) ＝0.6／75%／90%＝0.89A。這樣額定電流大于或等 于 1A 的保險絲可以滿足穩態參數的要求。
瞬態參數計算: I2t 計算： 參見表一的公式計算脈沖電流的熱熔值。同時需考慮到環境溫度對脈沖耐受能力的影響。
脈沖電流的熱熔值：
Ip2t ＝0.5×(45.52A)2×120µSec＝0.1243A2Sec該應用要求保險絲在+65°C 條件下，須耐受 100,000 次脈沖。這樣需要同時考慮脈沖折減和溫度折減。If2t ≥ Ip2t／P（脈沖折減）／K（溫度折減）＝0.1243／20%／90%＝0.69A2Sec
比對 AEM 產品目錄中的 I2t vs t 曲線，滿足 120µSec 的熱熔值 If2t 大于 0.69 A2Sec 的保險絲規格是 不小于 3.5A。這樣，額定電流大于或等于 3.5A 的 F1206HI 系列保險絲可以滿足瞬態參數的要求。
保護性能要求:
保險絲需要在 10A 電流情況下，60 秒鐘內熔斷。AEM 的 F1206HI 系列的熔斷特性（Clear-timeCharacteristics）在 200%過載電流時是小于 60 秒。所以應該選用不大于 5A 的保險絲。
結論：
綜合以上計算結果，F(xiàn)1206HI 系列的 3.5A 至 5A 是可以滿足所有要求的產品規格范圍。考慮到電路中其他元件的參數波動也會導致脈沖電流波動，在符合設計上下限要求的前提下，建議預留 30%的余量以避免極端條件下保險絲發生不正常的熔斷。
