- 14pF低容量、±7V工作電業、泄漏電流不到0.1µA
- 便攜式電子產品

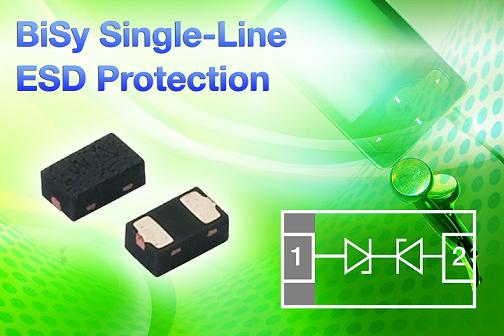

日前，Vishay Intertechnology, Inc.宣布，推出具有14pF低容量的新款雙向非對稱(BiSy)單線ESD保護二極管--- VCUT07B1-HD1，該器件采用超小LLP1006-2L封裝。
憑借1.0mm x 0.6mm的小占位面積和0.38mm的極小尺寸，新的VCUT07B1-HD1可減少在筆記本電腦和智能手機等便攜式電子產品中ESD保護所需的電路板空間。
在±7V的工作電壓下，二極管的泄漏電流小于0.1µA，具有很高的對地隔離能力。在電流為1mA的情況下，任何超過7.3V反向擊穿電壓的瞬態電壓信號，就會被鉗位或短路到地。在4A電流下，器件的最高鉗位電壓為15V。
LLP1006-2L封裝的短引線和小尺寸使二極管具有非常低的線路電感，能夠鉗位ESD沖擊等快速瞬態信號，并且過沖或下沖最小。
VCUT07B1-HD1能夠為一條數據線提供IEC 61000 4 2規范要求的±30kV(空氣和接觸放電)瞬態保護，按照IEC 61000-4-5的要求提供4A的浪涌電路保護。器件無鉛，符合RoHS 2011/65/EU及Vishay的“綠色”環保標準?？梢杂脴藴实囊曈X檢查對焊點進行檢驗，不需要X射線檢查。
VCUT07B1-HD1將于2012年2季度提供樣品，在2012年4季度實現量產，大宗訂貨的供貨周期為八周到十周。
