Buck降壓型LED驅動器和通用BUCK降壓型變換器的設計相同，但對于反饋環路的增益裕量和相位裕量的測試，卻和通常的Buck降壓型變換器有很大的不同，這是由于LED驅動器的特性決定的，本文將會討論這個有趣的問題。
1. Buck降壓型LED驅動器特點

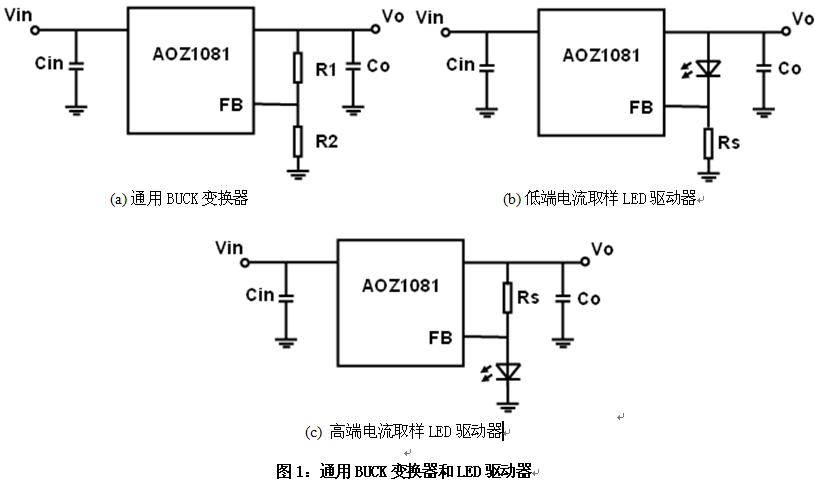

Buck降壓型LED驅動器和通用Buck降壓型變換器最大的不同在于參考電壓的差異。通用Buck降壓型變換器的參考電壓通常是0.8V，1.25V等，用于設定輸出的電壓，輸出電流變化時，輸出電壓保持恒定，輸出的負載和輸出電容并聯，如圖1 所示。Buck降壓型LED驅動器的參考電壓通常是0.25V，0.2V，0.1V，用于設定LED的驅動電流，并保持LED的電流恒定。由于設定LED的驅動電流的取樣電阻和LED串聯，因此參考電壓越低，取樣電阻的功耗就越小。如果參考電壓過低，由于電流信號的取樣信號太小，容易受外干擾，影響取樣的精度；此外，同樣的電流所要求的取樣電阻值太小，也不容易選購。
在Buck降壓型LED驅動器中，LED電流設定電阻有低端和高端電流取樣兩種方式，如圖1 所示。低端電流取樣直接對地檢測電流，設計簡單，但容易受到共模的干擾，取樣精度差。高端電流取樣不容易受到共模的干擾，取樣精度高，但需要差動放大器。
2. AOZ1081工作特點
本文將基于AOZ1081來介紹反饋環的設計，因此先介紹一下AOZ1081的工作特點。AOZ1081是一款降壓型Buck變換器，工作于電流模式，其特點可以讓它配置成LED驅動器，同時也可以作為通用Buck變換器使用。其特點如下：
（1）內置了低端的續流二極管，因此無需外加肖特基二極管；
（2）具有內部的軟起動，因此無需外加軟起動電容；
（3）0.25V的參考電壓，保證電流取樣精度同時降低電流設定電阻的功耗；
（4）輸入工作電壓為4.5V到16V，具有Power On Reset POR功能，輸入電壓到4V時開始工作，輸入電壓低于3.7V，關斷；
（5）具有連續的1.8A最大的輸出電流；
（6）占空比從12%到100%，輸入輸出壓差低時可以工作于LDO方式；
（7）1MHz的工作頻率，可以使用小體積的電感和電容；
（8）在EN管腳可以加到最高到200Hz的PWM波形進行數字調光；
（9）具有過流保護OCP和輸出過壓保護OVP；（10）芯片具有過溫保護OTP功能。
去LED照明電源社區看看
[page]
3. 反饋設計
BUCK降壓型LED驅動器仍然工作于峰值電流模式，其外環是取樣LED的電流，反饋環路維持LED電流恒定，這樣，輸出的電壓就由串聯的LED的正向壓降來決定。
和通用的峰值電流模式一樣，LED驅動器功率級由一個零點和一個極點組成：
其中：CO為輸出電容，ESR為輸出電容等效串聯電阻，RL為等效負載電阻。
如果采用RC串聯網絡RC和CC連接在AOZ1081的COMP管腳和地之間，相當于增加一個零點和一個極點的補償：
系統的穿越頻率fC決定系統的帶寬，帶寬越大，系統的響應越快，但容易受到高頻的干擾。通用帶寬設為開關頻率的1/10，對于AOZ1081，開關頻率為1M左右，因此穿越頻率可選取小于75K。所以，反饋網絡可以用下式計算：
RC和CC形成的零點通常放大主極點fP1附近，但要低于1/5的穿越頻率，所以：
4. BUCK降壓型LED驅動器反饋測量

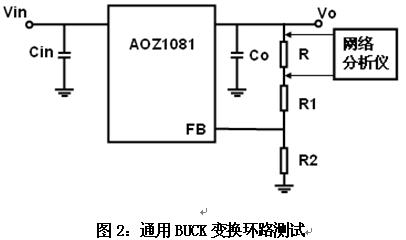

對于通用BUCK降壓型變換器，可以直接在反饋分壓電阻器上部電阻中，直接串接一個100歐姆的電阻R，由R注入測試信號，測量增益裕量和相位裕量，用于決定的系統的穩定程度，如圖2所示。注意到，相對于輸出的負載電阻，此回路相當于一個高阻抗回路，因此不影響系統的正常工作。
但是對于LED驅動電路，不能直接將100歐姆的信號注入電阻串聯在LED的回路中，因此，LED回路是恒流工作，串入電阻后，就改變了的輸出的電壓和輸出功率，系統不是正常的工作狀態。

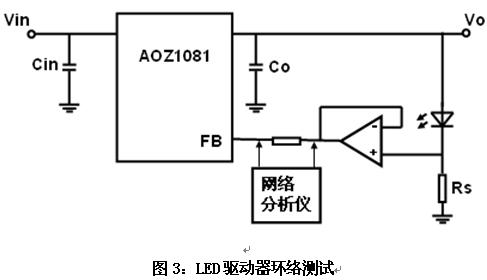

這樣，就必須引入一種隔離的電路，使注入的信號不影響電源系統的正常工作。通常，電壓跟隨器具有阻抗變化，也就是其輸入相當于開路，輸出相當于短路，同時，時還具有緩沖的作用，也就是在信號源和負載之間緩沖，將輸入信號無損耗的輸出。因此，可以使用圖3的電路測量LED驅動器的環路穩定性。
[page]

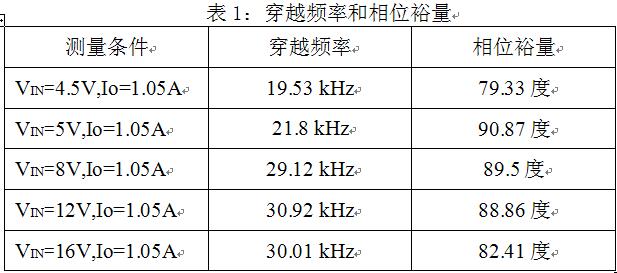

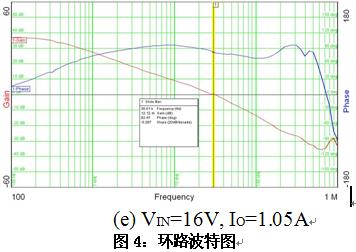

基于AOZ1081設計LED驅動器，輸入電壓4.5 V到16 V，輸出為一個HB LED，;使用Venable的3120測量環路，Rc=61.9kohm，Cc=820pF，測量波形和結果如圖4和表1所示。
[page]

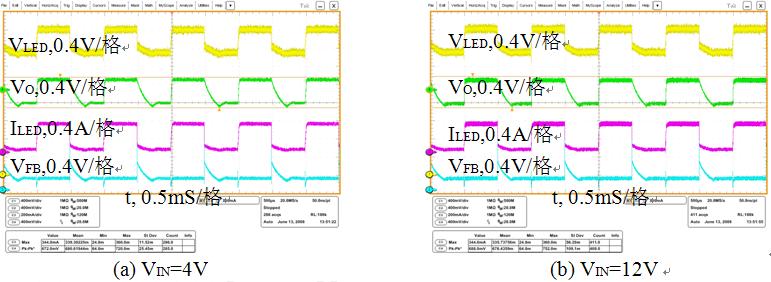

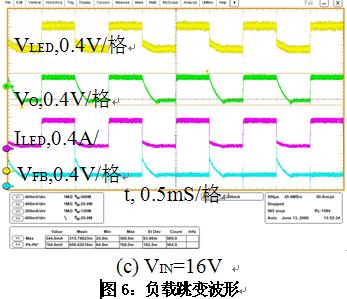

可以用圖5的負載跳變來驗證系統的穩定性，MOS驅動信號的頻率為1kHz，負載電流從35mA到350mA跳變，波形如圖6所示
5. 結論
1）基于BUCK降壓型變換器LED驅動器需要低的參考電壓，降低LED電流設定電阻所產生的功耗，從而提高效率。
2）基于BUCK降壓型變換器LED驅動器仍然是峰值電流模式，外環采樣的采樣信號是LED的電流，輸出電壓由串聯的LED的正向壓降確定。
3）在FB管腳加電壓跟隨器，可以隔離電流取樣電阻和用于測量相位裕量的信號注入電阻，保持正確的測量。
