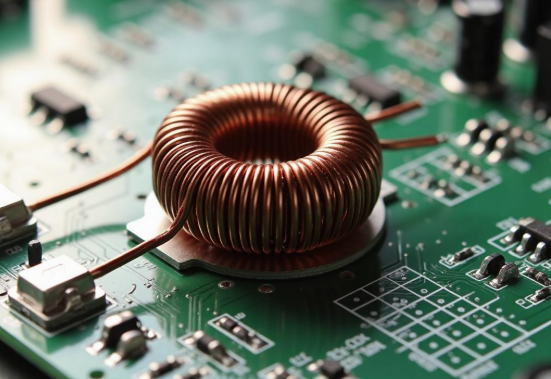

【導讀】扼流線圈，又稱扼流器或電感器，是一種用于抑制高頻交流電流的被動電子元件。它的基本結構是由絕緣導線繞制在磁芯上構成，主要功能是"通直流、阻交流"，即在電路中允許直流電流通過，同時抑制高頻交流電流的傳遞。
扼流線圈作為電子電路中的無名英雄，通過其獨特的電磁特性在眾多領域發揮著關鍵作用，從簡單的電源濾波到復雜的EMI抑制。
扼流線圈，又稱扼流器或電感器，是一種用于抑制高頻交流電流的被動電子元件。它的基本結構是由絕緣導線繞制在磁芯上構成，主要功能是"通直流、阻交流"，即在電路中允許直流電流通過，同時抑制高頻交流電流的傳遞。
其工作原理基于電磁感應定律和自感效應。當電流通過線圈時，會產生磁場存儲能量；當電流變化時，這個磁場會產生感應電動勢阻礙電流變化，這種阻礙作用對交流信號尤為顯著。共模扼流圈采用雙繞組設計，能夠有效抑制共模噪聲。
01 扼流線圈的核心優勢與應用價值
扼流線圈在電子電路中具有多重優勢。首先是高效的噪聲抑制能力，能夠有效濾除電路中的高頻噪聲和電磁干擾，提升信號完整性。其次是簡單的被動結構，無需外部供電或控制電路，可靠性高且成本相對較低。
此外，扼流線圈還具有能量存儲功能，能夠在電流變化時維持電路穩定性。共模扼流圈則具有雙向?yàn)V波特性，能夠同時抑制輸入和輸出端的干擾噪聲。
這些優勢使得扼流線圈在眾多領域得到廣泛應用。在電源管理方面，它用于AC/DC和DC/DC轉換器的輸入輸出濾波。在通信設備中，扼流圈用于抑制高速差分信號線（如USB/HDMI）中的共模噪聲。
工業自動化系統依賴扼流線圈實現電機驅動和控制的電磁兼容性。汽車電子領域利用扼流線圈滿足嚴苛的EMC要求。此外，在消費電子產品中，扼流線圈用于提高設備抗干擾能力和信號質量。
02 扼流線圈的技術原理與設計創新
扼流線圈的工作原理基于電磁感應定律。當電流通過線圈時，會產生與電流成正比的磁場儲能；當電流變化時，磁場變化會產生感應電動勢阻礙電流變化，這種自感效應對于交流信號尤為顯著。
共模扼流圈采用特殊雙繞組設計，對共模噪聲形成高阻抗路徑，同時對差模信號影響極小。差模電感則通過在差模電流路徑上引入阻抗，有效濾除高頻噪聲。
近年來，扼流線圈技術持續創新。伍爾特電子開發的WE-CMBNC系列采用納米晶鐵芯，與傳統MnZn芯材相比，滲透率高出20倍，能夠?qū)⒏蓴_降低到低kHz頻率范圍。
珠海剛松電子的新型扼流線圈專利在繞線套筒兩端設置擋板，漆包線纏繞在繞線套筒上，內部穿設棒狀磁芯，這種結構減少了漆包線與磁芯直接接觸帶來的潛在損害風險。
湖北榮浩電子的分槽式扼流線圈專利在線圈之間設置隔板，降低線圈之間磁耦合的程度，進一步提高了設備性能。
03 成本分析與元器件選型要點
扼流線圈的成本構成主要包括材料成本（磁芯材料、銅線、絕緣材料）、生產工藝成本（繞線、組裝、測試）和研發攤銷（定制設計、認證費用）。價格范圍廣泛，從普通消費級的幾元人民幣到工業級、汽車級的幾十元甚至上百元不等。
選型扼流線圈時需要考慮多個關鍵參數：電感值是基礎參數，差模電感通常為μH級，共模電感則為mH級；額定電流需考慮直流偏置影響，一般要預留30%余量；頻率特性要求自諧振頻率高于工作頻率；阻抗特性尤其在共模扼流圈中，需要在目標噪聲頻段（如150kHz-30MHz）有足夠阻抗；尺寸與封裝包括通孔型和貼片型等不同選擇；工作溫度范圍通常為-40°C至+125°C或更高；安全認證如UL、VDE、IEC等可能也為必需。
在選型過程中，常見的誤區包括認為共模電感可以完全替代差模濾波、忽視直流偏置對電感量的影響、在高速信號路徑中使用過大電感導致信號完整性劣化，以及忽略安裝方式對電感性能的影響。
04 國際與國內頭部廠商全面對比
扼流線圈市場全球競爭格局中，國際廠商占據技術高端，國內廠商則快速追趕。根據QYR（恒州博智）的統計，2023年全球共模扼流圈市場銷售額達到了6.82億美元，預計2030年將達到9.44億美元，年復合增長率（CAGR）為4.8%（2024-2030）。
全球市場主要由少數頭部企業主導，其中Murata、TDK和奇力新前三大多廠商占有全球約41%的份額。亞太是全球最大的市場，占有大約63%的市場份額，之后是北美和歐洲，分別占比約15%和11%。
以下是國際和國內主要扼流線圈制造商的對比分析：

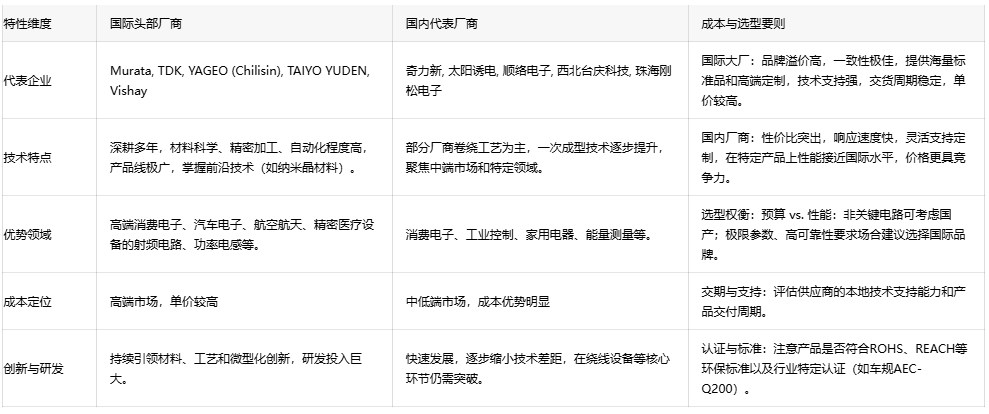

表格：扼流線圈國際與國內主要廠商對比（數據來源于網絡公開資料整合）
從產品類型來看，SMD（貼片式）共模扼流圈占有最大份額，約為84%。從應用方面來看，通信是最大的應用領域，份額約為35%。
選型過程需要在這張對比圖展示的維度中進行權衡。對于成本敏感且性能要求不極端的項目，優質的國內供應商是很好的選擇。而對于那些追求極致性能、高可靠性和大批量一致性的應用，尤其是面向全球市場的高端產品，國際知名品牌仍然是安全可靠的選擇。
05 選型要?jiǎng)t與成本優化策略
在實際選型過程中，工程師需要綜合考慮多個因素。首先要明確應用需求，區分是差模噪聲還是共模噪聲主導，這決定了選擇差模電感還是共模扼流圈。
其次要測試先行，建議先用可調電感進行實驗驗證，再確定最終參數。在溫度考量方面，高溫環境下應選擇耐溫等級更高的磁芯材料。
空間優化也很重要，共模電感可節省PCB空間，但需注意繞組間絕緣。最后需要成本平衡，汽車電子等嚴苛環境建議選用高性能材料，消費類電子可考慮成本優化方案。
成本優化策略包括：對于消費類電子產品，可以考慮使用國內品牌如順絡電子、奇力新的產品；對于工業級應用，可以選擇國際品牌的標準系列或者國內頭部廠商的高端產品；對于汽車電子等要求極高的領域，建議選擇Murata、TDK等國際大廠的AEC-Q200認證產品；對于特殊需求，可以評估定制設計的成本效益比，有時候標準產品加上簡單的外部電路比完全定制更經濟。
需要注意的是，不應只關注元件單價，還要考慮整體系統成本。一個性能更優的扼流線圈可能簡化整個濾波電路設計，反而降低總成本。
扼流線圈作為電子系統中不可或缺的濾波元件，其技術隨著現代電子設備對電磁兼容性和能效要求的提高而持續發展。國際大廠憑借材料優勢和工藝積累引領高端市場，國內企業則通過快速迭代和成本優勢在中端市場穩步提升。
未來，隨著物聯網、新能源汽車和工業4.0的推進，扼流線圈將向更高頻率、更低損耗、更小體積和集成化方向發展，為電子工程師提供更多選擇的同時，也帶來了選型策略上的新挑戰。明智的選型需要平衡性能、成本、可靠性和供應穩定性，方能打造出具有市場競爭力的產品。
