隨著醫療技術的迅速發展和全球?qū)】倒芾硇枨蟮脑黾樱呔扰c低功耗的醫療保健產品正逐漸成為行業趨勢的核心。這類產品不僅能夠提供準確、及時的健康數據，還大幅延長了設備的使用壽命，滿足了便攜式和長期監測需求。從可穿戴設備到遠程健康監控系統，這些解決方案正為個人和醫療機構提供更有效的管理方式，同時降低了能耗，提升了患者體驗。本文將探討像是血糖儀與皮膚貼片等創新技術在醫療保健領域的應用，以及由Murata（村田制作所）所推出的相關解決方案。
血糖儀與皮膚貼片改良慢性病人的生活
血糖儀（BGM）是通過傳感器來測量葡萄糖氧化酶產生的電信號，通過檢測葡萄糖氧化酶和葡萄糖之間的酶促反應所產生的電流來進行血糖水平的測量，由于傳感器具有溫度特性，因此需要進行溫度補償。此外，熱敏電阻可用來監測微型計算機和電源的異常發熱，并保護微型計算機免受由USB引起的過電流的影響。
血糖儀的種類主要可分成SMBG（血糖自我監測）與CGM（連續血糖監測）兩大類，不過其檢測原理大致相同，幾乎全部類型的血糖儀都是通過測量體液中的葡萄糖與葡萄糖脫氫酶反應產生的電流量來測量血糖。SMBG是通過直接檢測血液中的葡萄糖，在血液樣本中添加酶，血液中的葡萄糖在酶的作用下轉化為葡萄糖酸，同時釋放出電子，電子被介體捕獲，然后施加電壓使電子與介質分離，通過跨阻放大器（TIA）檢測與血液中葡萄糖量成比例的電流，來計算出血糖值。
另一方面，皮膚貼片是一種創新的醫療技術，正逐漸在醫療保健領域得到大量應用與迅速發展。這些貼片主要采用輕薄且柔軟的材料，具備高度的生物兼容性，能夠直接貼附于皮膚上，實現多類健康數據的實時監測與疾病管理。皮膚貼片可以持續測量人體生理參數，如心率、血氧濃度、血糖、體溫等，并通過無線技術將數據傳輸?shù)街悄苁謾C(jī)或醫療系統中，實現實時監控。對于患有慢性疾病的患者，如糖尿病或心血管疾病，這類貼片可提供準確的數據，幫助及時調整治療方案，預防危險情況的發生。
此外，皮膚貼片除了監測功能外，還可以作為藥物輸送系統，直接將藥物透過皮膚釋放到體內。這種方式適用于長時間或持續藥物釋放的治療，如止痛藥、激素治療等，不僅減少了患者的痛苦，還提升了藥物利用率，并避免了口服或注射所帶來的副作用。
隨著物聯網（IoT）和人工智能（AI）技術的結合，皮膚貼片越來越智能化。通過收集大量個人體征數據，這些貼片可以配合AI進行數據分析，從而為患者提供個性化的健康建議與治療計劃。此外，在遠程醫療的發展過程中，皮膚貼片提供了穩定的數據來源，醫生可以遠程查看患者的健康數據，實現異地診斷與治療。

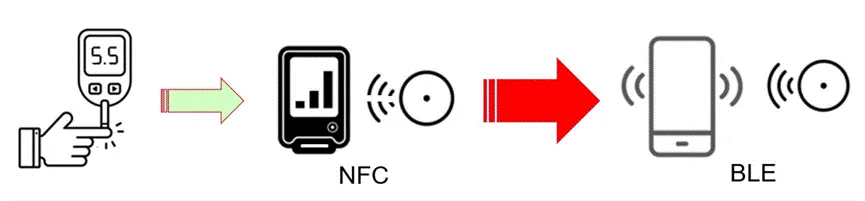

由于信息及通信技術（ICT）的發展（特別是云服務的普及）、生活環境的變化和人口老齡化帶來的生活方式相關疾病患者的增加，以及醫療費用的飆升等社會環境的變化，醫療保健和醫療領域的設備和服務正在迅速改變其面貌。用于日常健康管理的連續血糖儀（CGM）與皮膚貼片設備，也正在經歷設備小型化、與云連接等變化。
完整的產品線滿足醫療保健設備的設計需求
Murata的產品線相當完整，將通過提供小型通用元器件（電容器、電感器等）為產品小型化和提高設計靈活度做貢獻，其中包括提高通過網絡連接（如Bluetooth? Smart模塊等無線通信模塊）進行的日常健康管理的便利性。
在連接功能上，Murata可提供Bluetooth?模塊、LPWA模塊、LTCC濾波器／巴倫器（LFL/LFB/LDB系列），在傳感器方面，可提供熱敏電阻（NCU系列）、磁性傳感器（AMR傳感器MR系列），在時序器件方面，可提供晶體諧振器（XRC系列）、陶瓷諧振器CERALOCK（CST系列），在電源供應部分，可提供氧化銀電池（SR系列）、隔離DC-DC轉換器模塊（NXJ1/NXJ2系列）、隔離門驅動電源模塊、熱敏電阻（NCU系列），在聲音元器件方面，可提供壓電擴音器（PKMCS/PKLCS系列）等產品。

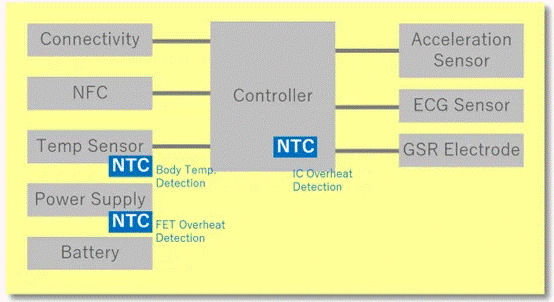

此外，貼附在身體上的皮膚貼片中的熱敏電阻不僅可以檢測體溫，還可以檢測內部零件的異常發熱。在護理和醫療領域備受關注的皮膚貼片包括腫瘤磁場治療儀極片，以及用于監測心電圖（ECG）、皮膚電反應（GSR）和血氧飽和度（SpO2）等類型。熱敏電阻不僅可以檢測體溫，還可以檢測微型計算機和電源的異常發熱，以確保其在身體上安全佩戴。在腫瘤磁場治療儀極片中，熱敏電阻可放置于一次性理療電極貼片的中央，每個貼片使用8個熱敏電阻器，4個貼片組合成一個陣列（總共32個熱敏電阻器），電極貼片的使用時間為48小時（不能超過72小時）。
Murata 可用于皮膚貼片的產品陣容也相當多，包括溫度傳感器中的熱敏電阻（NCP/NXR系列），用于控制器的熱敏電阻（NCP系列），用于連接功能的 Bluetooth? Smart 模塊（LBCA/LBMA系列）、Wi-Fi 模塊、熱敏電阻（NCP系列），以及電源供應部分的熱敏電阻（NCP系列），電池方面的鈕扣型二氧化錳鋰電池（標準型），還有提供可追溯性的 RFID 標簽（LXMS/LXTB系列），時序器件則有晶體諧振器（XRC系列）等。
熱敏電阻提升醫療保健產品的檢測精度
Murata的熱敏電阻發展已經有60多年的歷史，在1962年實現PTC熱敏電阻的世界初次量產，并持續積聚經驗，不斷創新，至今仍在進行熱敏電阻的超小型化，以及高性能類產品的研發和推行。Murata熱敏電阻具有高質量，在原材料與生產工藝上下功夫，其結構設計帶來高可靠性，目前已經擁有市場居首占有率與豐富的應用經驗，在供貨上產能充足，并能優于領先同業的分析、評估服務，以及定制化測評服務。
Murata的NTC熱敏電阻可用于溫度檢測與溫度補償，例如NCP/NCU系列與FTN系列，PTC熱敏電阻（POSISTOR?）的PRF系列則用于過溫保護，PRG系列則用于過流保護。Murata并可協助客戶進行技術支持，包括電路優化與熱設計。
用于溫度檢知的NCU/NCP系列擁有產品線豐富、產能充足、質量穩定的優勢，并取得安全標準認證（UL1434，檔案號E137188）。在血糖儀應用中，NTC熱敏電阻可用來對“環境溫度”進行傳感，通過在試紙與儀器的接口附近加熱敏電阻，來間接地實時檢測滴在反應槽端的血液溫度，其精度受試紙的構造及材料影響，通常誤差在±1℃～±2℃之間。此外，NTC熱敏電阻也可用于電池模塊的溫度檢測，因?yàn)槟壳爸饕难莾x用MCU都是低電力消耗型的，對電池模塊的運作時間的溫度檢測相當重視。另一方面，用于過流保護的PRG系列則在過電流情況下，可在阻值上升之后，使回路回歸正常狀態，可當作血糖儀的自復保險絲。
醫療用的低功耗AMR傳感器與時鐘器件
在CGM應用中，可以使用AMR傳感器（磁性開關）來執行設備喚醒功能，也就是當用戶打開密封包裝時，可通過AMR開關自動啟動BLE功能。Murata的AMR傳感器MRMS534R具有低功耗，可在低電壓下運作，且尺寸相當小巧。Murata AMR MRMS534R傳感器的電流功耗平均僅有0.08μA/1.5V（最大0.2μA/1.5V），可在低電壓（Vcc<1.5V）下運行，感應角度窄，因此作為開關它的靈敏度更好，尺寸也僅有1.45mm2。以上特性，可以幫助CGM設備適配更低的電壓系統，籍此更換更小型紐扣電池，從而幫助CGM達到小型化的需求。AMR MRMS534R 傳感器下一代產品還將做到1.0mm*1.0mm尺寸，同時耗電量將進一步壓縮到30nA的水平。
另一方面，Murata也推出醫療用的時鐘器件―― XRCGB-F1S/F2P系列晶體，是具備高精度、高可靠性新產品。這款晶體諧振器是采用Murata專屬的晶振技術，采用金屬蓋、樹脂封裝、芯片、平板陶瓷底座的結構，有別于傳統晶振采用金屬或陶瓷蓋、金屬封裝、芯片、凹槽陶瓷底座的結構，具有更高的精度與穩定性。
在比對回流焊后頻率變化的對比時，XRCGB-F1S/F2P系列晶體在多種標稱頻率下的初始頻偏僅 ±10ppm，溫度頻偏也是 ±10ppm（-30~85℃）或 ±20ppm（-40~105℃選購品），相當?shù)胤€(wěn)定，適用于多種無線射頻端，像是WiFi、BT/BLE和LPWA等等，因其回流焊后的頻率變化小，故便于進行頻率補償，并具有成本合理的封裝設計與穩定供應的優勢。Murata 并提供免費的增值匹配服務來搭配低功耗藍牙解決方案，在 Murata 建議條件下與初始條件的功耗，將可降低約 15% 的 μAsec。
結語
隨著高精度與低功耗技術的持續發展，醫療保健產品正朝著更加智能、便捷且節省能源的方向邁進。這些創新解決方案不僅能夠提供準確的健康數據，還大幅降低能耗，延長設備的使用壽命，滿足了患者和醫療機構對于有效健康管理的需求。從個性化健康監測到遠程醫療的推行，這些技術正逐步改變我們的醫療模式，提升了患者的生活質量和醫療服務的效率。Murata 在醫療保健相關解決方案的產品開發上擁有豐富的經驗，也能提供完整的產品線，將是您搶占醫療保健應用市場的理想合作伙伴。
