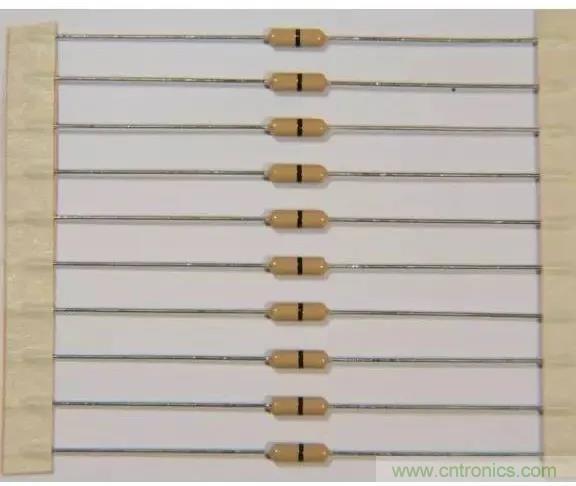

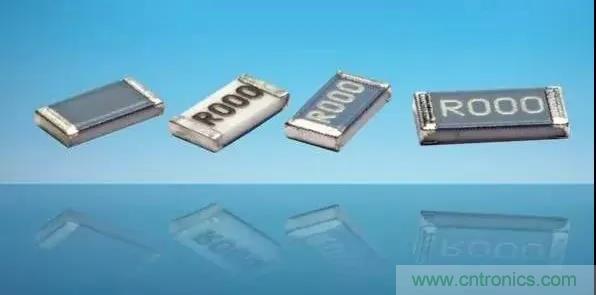

在我們的印象中，電阻就是起到阻礙電流的作用的。但是0歐電阻？不能阻擋電流的電阻我們要它干什么用？實際上，0歐電阻并不是一開始就出現的，而且大部分0歐電阻——都是貼片電阻。這是和它的用途息息相關的。

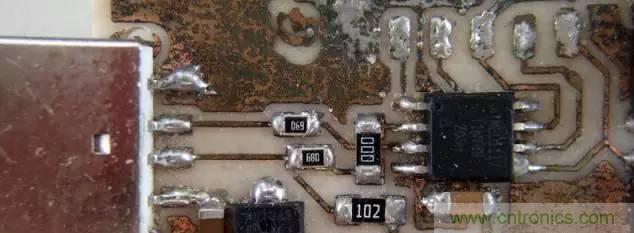

在電路板還大部分采用過孔式雙面板設計的時候，并沒有多少0歐電阻的發揮空間，在當時如果有公司想要節省一些成本或是其他原因而采用單層電路板，碰到不能布線的地方會使用飛線或過孔線來連接電路被分割開的兩個部分。而隨著時間推移，大規模工業生產中越來越多的利用到貼片元器件，這也使得生產貼片單面電路板的時候遇到了同樣的問題，飛線將很難焊接到貼片的焊盤里，這時候采用0歐電阻可以在較細的線路上“飛躍”過去，減少設計的難度。
基于同樣的理由，過去的電路板上如果想進行配置的話可以使用跳線和跳線帽的方式來硬件控制通斷。而對于貼片式電路板的話，跳線的方式很難使用機器統一安裝，而使用空焊盤和0歐電阻的配合方式可以起到和跳線一樣的作用，在生產的時候就起到一定的配置作用。另一方面，傳統的跳線在沒有連接跳線帽的情況下，兩端信號頻率較高的時候會輻射出干擾信號，這一點就不如空焊盤。
事實上，除了這些理由外，使用0歐電阻還有這樣那樣的額外作用。比如可以充當接地點的引線、構建電流回路等。還有一些原因則是很難考慮到的，比如為了方便取下測量、用沒有標記的0歐電阻起到防抄板的作用等等。這些都屬于是額外的用法開發了。平常我們在DIY的過程中，一般很少會用到0歐電阻，但是對于電路板上的它來說，我們也要理解它的作用。
下面總結一下0歐姆的多種用途：
1、在電路中沒有任何功能，只是在PCB上為了調試方便或兼容設計等原因。
2、可以做跳線用，如果某段線路不用，直接不貼該電阻即可(不影響外觀)
3、在匹配電路參數不確定的時候，以0歐姆代替，實際調試的時候，確定參數，再以具體數值的元件代替。
4、想測某部分電路的耗電流的時候，可以去掉0ohm電阻，接上電流表，這樣方便測耗電流。
5、在布線時，如果實在布不過去了，也可以加一個0歐的電阻。
6、在高頻信號下，充當電感或電容。(與外部電路特性有關)電感用，主要是解決EMC問題。如地與地，電源和IC Pin間。
7、單點接地(指保護接地、工作接地、直流接地在設備上相互分開，各自成為獨立系統。)
8、熔絲作用
9、擬地和數字地單點接地
只要是地，最終都要接到一起，然后入大地。如果不接在一起就是"浮地"，存在壓差，容易積累電荷，造成靜電。地是參考0電位，所有電壓都是參考地得出的，地的標準要一致，故各種地應短接在一起。人們認為大地能夠吸收所有電荷，始終維持穩定，是最終的地參考點。雖然有些板子沒有接大地，但發電廠是接大地的，板子上的電源最終還是會返回發電廠入地。如果把模擬地和數字地大面積直接相連，會導致互相干擾。不短接又不妥，理由如上有四種方法解決此問題：
(1)用磁珠連接;
(2)用電容連接;
(3)用電感連接;
(4)用0歐姆電阻連接。
磁珠的等效電路相當于帶阻限波器，只對某個頻點的噪聲有顯著抑制作用，使用時需要預先估計噪點頻率，以便選用適當型號。對于頻率不確定或無法預知的情況，磁珠不合。
電容隔直通交，造成浮地。
電感體積大，雜散參數多，不穩定。
0歐電阻相當于很窄的電流通路，能夠有效地限制環路電流，使噪聲得到抑制。電阻在所有頻帶上都有衰減作用(0歐電阻也有阻抗)，這點比磁珠強。
10、跨接時用于電流回路
當分割電地平面后，造成信號最短回流路徑斷裂，此時，信號回路不得不繞道，形成很大的環路面積，電場和磁場的影響就變強了，容易干擾/被干擾。在分割區上跨接0歐電阻，可以提供較短的回流路徑，減小干擾。
11、配置電路
一般，產品上不要出現跳線和撥碼開關。有時用戶會亂動設置，易引起誤會，為了減少維護費用，應用0歐電阻代替跳線等焊在板子上。
空置跳線在高頻時相當于天線，用貼片電阻效果好。
12.其他用途
布線時跨線;
調試/測試用;
臨時取代其他貼片器件;
作為溫度補償器件;
更多時候是出于EMC對策的需要。另外，0歐姆電阻比過孔的寄生電感小，而且過孔還會影響地平面(因為要挖孔)。
還有就是不同尺寸0歐電阻允許通過電流不同，一般0603的1A，0805的2A，所以不同電流會選用不同尺寸的還有就是為磁珠、電感等預留位置時，得根據磁珠、電感的大小還做封裝，所以0603、0805等不同尺寸的都有了。
