【導讀】提及薄膜精密晶片電阻，薄膜晶片電阻器（RTR）是用類蒸發的方法將一定電阻率材料蒸鍍于絕緣材料表面制成，一般這類電阻常用的絕緣材料是陶瓷基板。
提及薄膜精密晶片電阻，薄膜晶片電阻器（RTR）是用類蒸發的方法將一定電阻率材料蒸鍍于絕緣材料表面制成，一般這類電阻常用的絕緣材料是陶瓷基板。

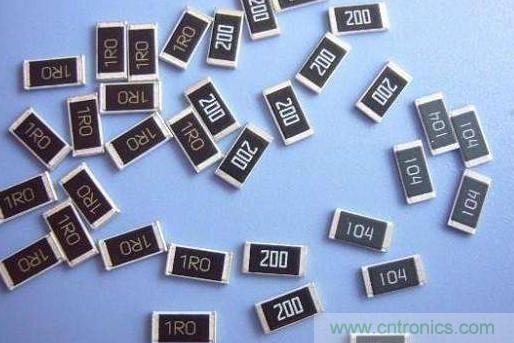

薄膜電阻器是高精度電阻器的一種，它采用類蒸發的方法將一定電阻率材料蒸鍍于絕緣材料表面制成，一般這類電阻常用的絕緣材料是陶瓷基板。我們常說的高精度低溫漂貼片電阻一般就指的是薄膜貼片電阻器，包括常見的千分之一電阻和萬分之一電阻。
厚膜貼片電阻，又稱：片式固定電阻器，采用厚膜工藝印刷而成，這種電阻有多種形狀，包括帶型、曲線形、長方形等。主要在功率電阻和精密電阻的制造中應用較多。這種電阻耐潮濕、高溫、溫度系數小、體積小，重量輕。
常規厚膜片式電阻生產流程：原材料準備基片漿料絲網→正背面導體印刷→導體燒結烘干→電阻印刷→電阻體燒結→玻璃層印刷→玻璃層燒結→鐳射切割→保護層印刷→保護層硬化→字碼印刷→分條→端銀/濺鍍→端頭硬化→折粒/電鍍→測試→編帶包裝。
薄膜精密晶片電阻，怎么區分電阻是薄膜式還是厚膜式
薄膜電阻和厚膜電阻是使用較多的一種類型電阻，薄膜電阻是現在主流的貼片精密電阻器，但是如何區分這兩種電阻呢？
1、根據膜厚
厚膜電阻的膜厚一般大于10μm，薄膜的膜厚小于10μm，大多處于小于1μm;2、根據制造工藝
厚膜電阻一般采用絲網印刷工藝，薄膜電阻采用的是真空蒸發、磁控濺射等工藝方法。
3、根據精度
薄膜精密晶片電阻，厚膜電阻一般精密程度不高，多數是1%、5%、10%等，而薄膜電阻則可以做到0.01%精度，0.1%精度等；4、根據溫度系數
厚膜電阻的溫度系數上很難控制，一般較大，但是薄膜電阻則可以做到非常低的溫度系數，如5PPM/℃，10PPM/℃這樣電阻阻值隨溫度變化非常小，阻值穩定可靠，因此價格相對厚膜電阻來說會比較貴一些。因此：當溫度系數和精度要求高時，就使用薄膜工藝的電阻，如果是一般要求使用厚膜工藝的電阻即可。
薄膜電容好壞檢測
1.將電容器與電源接通，如果接通的瞬間萬用表的指針不擺動，則說明電容器失效或斷路。若表針一直指示電源電壓，但是卻不作擺動，表明電容器已短路。若表針擺動正常，但不返回零位，說明電容器有漏電現象。因?yàn)樗甘镜碾妷簲?shù)值越高，表明漏電量越大。
2.薄膜精密晶片電阻，測量容量小的電容器所用的輔助直流電壓不能超過被測電容器的耐壓，以免因測量而造成電容器擊穿損壞。要想準確測量電容器的容量，需要采用電容電橋或Q表。上述的簡易檢測方法，只能粗略判斷壓力表電容器的好壞。
3.容量大的固定電容器可用萬用表的電阻檔（R×1000）測量電容器兩電極，看表針的擺動情況，擺幅越大，表明電容器的電容量越大。若測試棒一直碰觸電容器引線，表針應指在∞附近，否則，表明該電容器有漏電現象，其電阻值越小，說明漏電量越大，則電容器質量越差。
4.在檢查電容器的好壞時， 對耐壓較低的電解電容器，電阻檔應放在R×100或 R×1K檔，把紅表筆接電容器的負端，黑表筆接正端，這時萬用表指針將擺動，然后恢復到零位或零位附近，這樣說明電解電容器的質量是合格的。電解電容器的容量越大，充電時間越長，指針擺動得也越慢。薄膜精密晶片電阻
如何判斷貼片電阻好壞？
判斷貼片電阻的好壞有以下兩種情況：
第一種：用萬用表在線測量法，電阻值大于標稱值時，說明元件有斷路性故障或電阻值變大，已經損壞；所測阻值小于標稱值時，要考慮到是外圍并聯元件對其造成的影響，應將元件一端或兩端脫開電路進行測量，以便得出確切的測量結果。
一旦儀器儀表中的長方框架形線繞精密電阻損壞，可用與原電阻合金絲的材料、直徑、長度均相同的新合金電阻絲均勻繞在原框架上代替。如果原長方框架形線繞精密電阻只是表面絕緣層破損，只需將原電阻絲從框架上拆下，重新浸漆（宜選用性能優、價格低的1260絕緣清漆），再經晾干處理后重新繞到原長方框架上即可。
第二種：外觀特征判斷法。
具體外觀特征判斷如下：
貼片電阻表面二次玻璃體保護膜應覆蓋完好，出現脫落，可能已經損壞。
元件表面應該是平整的，若再現一些“凸凹”，可能損壞。
元件引出端電極一般應平整、無裂痕針孔、無變色現象，如果出現裂紋，則可能損壞。
貼片電阻體表面顏色燒黑，可能已經損壞。
電阻體己經變形，可能損壞。
