【導讀】靜電的滋生來源于摩擦，大型電器設備的工作自然避免不了摩擦。想要電器設備免收靜電放電的危害，就必然需要有FAE電子工程師設計的電路靜電防護方 案和選擇合適的ESD保護器配套防護方案的靜電保護元件的選型。
靜電的滋生來源于摩擦，大型電器設備的工作自然避免不了摩擦。想要電器設備免收靜電放電的危害，就必然需要有FAE電子工程師設計的電路靜電防護方 案和選擇合適的ESD保護器配套防護方案的靜電保護元件的選型。目前市面上已經存在多種ESD保護器件，但最常用的可分成三大類：聚合體、壓敏電阻/抑制 器和二極管。本篇主要為大家分析靜電保護器件ESD放電二極管的特性：

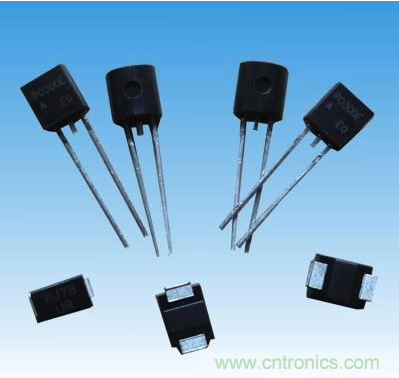

ESD放電二極管是一種過壓、防靜電保護元件，是為高速數據傳輸 應用的I/O端口保護設計的器件。ESD保護器件是用來避免電子設備中的敏感電路受到ESD(靜電放電)的影響。可提供非常低的電容，具有優異的傳輸線脈 沖（TLP）測試，以及IEC6100-4-2測試能力，尤其是在多采樣數高達1000之后，進而改善對敏感電子元件的保護。
任何保護 元件在正常工作期間必須作為高阻抗電路出現在受保護的輸入端。它所施加的電容負載必須盡可能的小，使得對正常的輸入信號幾乎沒有影響。然而,在過壓的瞬 間，同一器件必須成為能量的主要通路，把能量從被保護器件的輸入端轉移出去。此外，保護器件的安全電壓必須高于受保護端所允許的最大信號電壓。同樣，其箝 位電壓必須低到足以防止所保護的器件遭受損壞，這是由于在瞬態發生期間，輸入端上的電壓將是保護器件的箝位電壓。
ESD放電二極管的特性：
1、反應速度快（小于1ns）
2、電容值低（適用于高頻高速傳輸線路）
3、體積小、封裝多樣化，節省了占板空間 （能滿足不同產品應用）
4、漏電流低，延長了電池壽命 （小于1uA）
5、電壓值低（最低可做到2.5V）有助于保護敏感的電子電路不受靜電放電（ESD）事件的破壞
ESD放電二極管的產品選型最終還是要根據各個客戶的具體需求選擇適合的ESD型號。在為客戶選型和提供產品方案的時候，一定要切記，要根據應用端口， 防護等級選擇貼片壓敏電阻或者是二極管，根據傳輸頻率選擇電容值，頻率越高，器件的容值就要越低，容值太大容易造成信號丟包，因此，一定要根據自身需求選 擇最適合的ESD。
