【導讀】 獨石電容器是多層陶瓷電容器的別稱，英文名稱monolithic ceramic capacitor或mulTI-layer ceramic capacitor， 簡稱MLCC，廣泛應用于電子精密儀器。各種小型電子設備作諧振、耦合、濾波、旁路。
獨石電容簡介
獨石電容器是多層陶瓷電容器的別稱，英文名稱monolithic ceramic capacitor或mulTI-layer ceramic capacitor， 簡稱MLCC，廣泛應用于電子精密儀器。各種小型電子設備作諧振、耦合、濾波、旁路。
獨石電容器結構

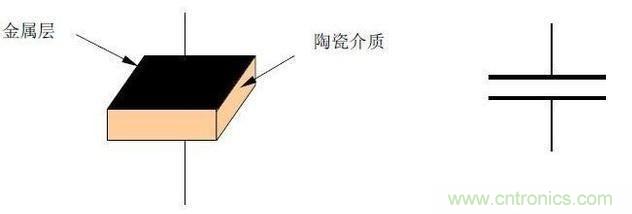

簡單的平行板電容器的基本結構是由一個絕緣的中間介質層加外兩個導電的金屬電極，基本結構如下：
因此，多層片式陶瓷電容器的結構主要包括三大部分：陶瓷介質，金屬內電極，金屬外電極。而多層片式陶瓷電容器它是一個多層疊合的結構，簡單地說它是由多個簡單平行板電容器的并聯體。
獨石電容器分類
一類
為溫度補償類NPO電介質
這種電容器電氣性能最穩定，基本上不隨溫度、電壓、時間的改變，屬超穩定型、低損耗電容材料類型，適用在對穩定性、可靠性要求較高的高頻、特高頻、甚高頻電路中。
二類
為高介電常數類X7R電介質
由于X7R是一種強電介質，因而能制造出容量比NPO介質更大的電容器。這種電容器性能較穩定，隨溫度、電壓時間的改變，其特有的性能變化并不顯著，屬穩定電容材料類型，使用在隔直、耦合、傍路、濾波電路及可靠性要求較高的中高頻電路中。
三類
為半導體類Y5V電介質
這種電容器具有較高的介電常數，常用于生產比容較大、標稱容量較高的大容量電容器產品。但其容量穩定性較X7R差，容量、損耗對溫度、電壓等測試條件較敏感，主要用在電子整機中的振蕩、耦合、濾波及旁路電路中。
獨石電容比一般瓷介電容器大（10pF~10μF），且電容量大、體積小、可靠性高、電容量穩定、耐高溫、絕緣性好、成本低等優點，因而得到廣泛的應用。獨石電容器不僅可替代云母電容器和紙介電容器，還取代了某些鉭電容器，廣泛應用在小型和超小型電子設備（如液晶手表和微型儀器）中。
獨石電容器作用
1、儲能交換
這是獨石電容最基本的功用，主要是通過它的充放電過程來產生和施放一個電能。這主要是以大容量的Ⅱ類獨石電容為主，在某些情況下甚至可以代替小型鋁電解電容和鉭電解電容。
2、隔直通交（旁路和耦合）
由于獨石電容并非是一個導通體，它是通過交流的有規律的轉向而體現出兩端帶電的現象，因此，在電路中它可以同其它元件并聯，使交流通過，而直流被阻隔下來，起到旁路的作用。
在交流電路中，獨石電容跟隨輸入信號的極性變化而進行充放電，從而使連接獨石電容兩端的電路表現導通的狀態，起到耦合的作用。
一般說來，和放大器或運放輸入端相聯獨石電容的為耦合獨石電容；和放大器或運放發射極相聯的獨石電容為旁路獨石電容。
兩者均以Ⅱ類獨石電容為主，特別是0.1uF的電容居多。
3、鑒頻濾波
在交流電路中，對于一個多頻率混合的信號，我們可以用獨石電容將其部分分開，一般來說，我們可以使用一個合理電容量的獨石電容將大部分的低頻信號過濾掉。這主要以高頻或超高頻獨石電容為主。
4、浪涌電壓的抑制
由于獨石電容是一個儲能元件，因此，在電路中，它可以去除那些短暫的浪涌脈沖信號，也可以吸收電路中電壓起伏不定所產生的多余的能量。濾波主要以高頻產品為主。
陶瓷電容簡介

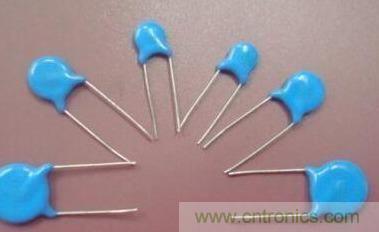

陶瓷電容用高介電常數的電容器陶瓷〈鈦酸鋇一氧化鈦〉擠壓成圓管、圓片或圓盤作為介質，并用燒滲法將銀鍍在陶瓷上作為電極制成。它又分高頻瓷介和低頻瓷介兩種。
陶瓷電容制作原理
用高介電常數的電容器陶瓷〈鈦酸鋇一氧化鈦〉擠壓成圓管、圓片或圓盤作為介質，并用燒滲法將銀鍍在陶瓷上作為電極制成。它又分高頻瓷介和低頻瓷介兩種。具有小的正電容溫度系數的電容器，用于高穩定振蕩回路中，作為回路電容器及墊整電容器。低頻瓷介電容器限于在工作頻率較低的回路中作旁路或隔直流用，或對穩定性和損耗要求不高的場合〈包括高頻在內〉。這種電容器不宜使用在脈沖電路中，因為它們易于被脈沖電壓擊穿。
陶瓷電容用途
在大功率、高壓領域使用的高壓陶瓷電容器，要求具有小型、高耐壓和頻率特性好等特點。隨著材料、電極和制造技術的進步，高壓陶瓷電容器的發展有長足的進展，并取得廣泛應用。高壓陶瓷電容器已成為大功率高壓電子產品不可缺少的元件之一。
高壓陶瓷電容器的用途主要分為送電、配電系統的電力設備和處理脈沖能量的設備。
獨石電容和陶瓷電容的區別
獨石電容和瓷片電容都屬于陶瓷電容，整體構造上看獨石電容和瓷片電容的區別是：獨石電容是多層陶瓷電容的別稱，獨石電容是由多層介質和多對電極構成的，而瓷片電容一般是由一層介質和一對電極構成的，瓷片電容分為高頻瓷介和低頻瓷介兩種。
外觀上看獨石電容和瓷片電容的區別是：獨石電容其實是陶瓷貼片電容焊引線后燒結而成，一般是方形，而瓷片電容是片狀，大多是圓片形狀；容量和耐壓上看獨石電容和瓷片電容的區別是：同體積下，獨石電容的電容量遠遠大于瓷片電容的電容量，而瓷片電容的耐壓高于獨石電容的耐壓。
獨石電容的特點和瓷片電容的特點又有什么區別呢？
獨石電容的特點是：
1、電容量大，穩定，容量范圍是10pF~10uF；
2、體積小，比CBB電容體積還小；
3、耐高溫耐濕性好；
4、溫漂系數小
瓷片電容的特點是：
1、體積小，高頻特性好；
2、比獨石電容耐壓高；
3、容量小，最大只有0.1uF;
4、比獨石電容價格低。
正因為獨石電容和瓷片電容有不同的特點，所以在生活中的應用也不盡相同，獨石電容的應用主要在液晶手表、電子攝像機、微型儀器、醫療儀器，電子調諧器中；而瓷片電容的應用主要是在高頻振蕩回路、旁路、退耦中。
