【導讀】在尋找EMC相關資料時發現某國外emc大神寫的關于ESD的測試報告，該報告對pcb layout非常有參考價值，從實際測試出發，由表象反應理論，因此將該英文測試報告翻譯并提煉出來呈現給大家，希望此文章對各位硬件工程師有所幫助。
在普通的雙面板子上，焊有兩條導電測試路徑（如圖1），導線A，線路連續，且正下方貼有30cm銅箔。導線B，有1/3段線路走底層，且正下方貼的銅箔不連續。
圖1

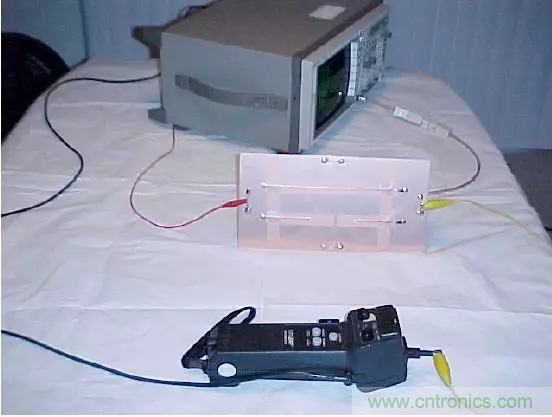

測試板右端為3kv ESD靜電施加放電點（端接47ohm負載阻抗），左端SMA接口與示波器連接,測試布置如圖2。
圖2

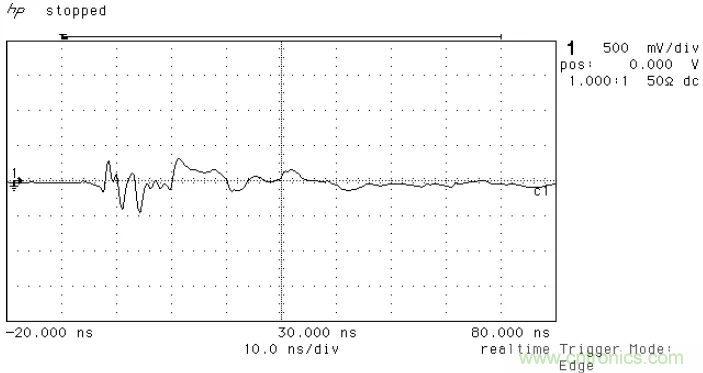

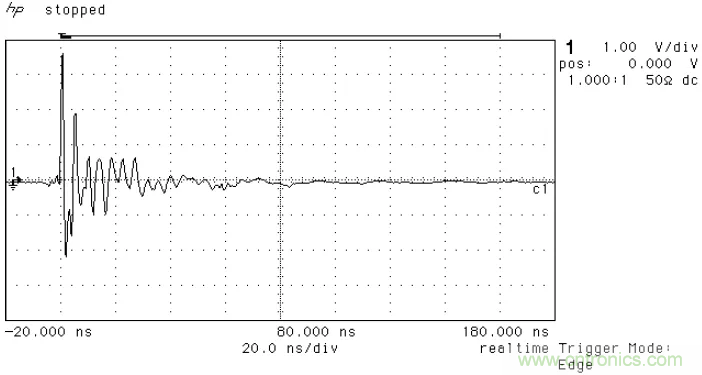

測試結果如圖3，圖4。
圖3
圖4
從圖3和圖4能看出，導線A在負載端接收到的ESD雜訊振幅，比導線B接收到的小很多。

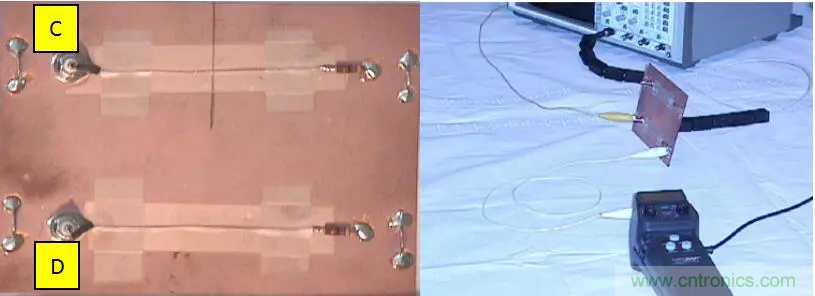

繼續做另一個實驗，同樣是兩條導線，導線C線路連續且下方鋪設銅箔，但在線路下方用刀割出一道劃痕（“地”被割開），導線D線路連續，且下方鋪設銅箔完整。測試布置如圖5。
圖5

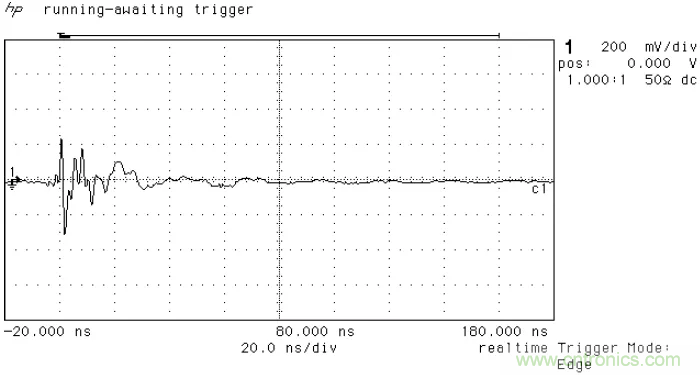

相同的測試布置，對兩條導線施加3KV ESD電壓。測試結果如下圖（圖6，圖7）。
圖6
圖7
從圖6和圖7看出，地不連續的路徑，其ESD所產生的噪聲會引發更嚴重的效應。
總結
當系統信號線遭受到ESD噪聲干擾時，必然會產生干擾信號的回流路徑，大部分情況此回流路徑會走低阻抗的參考地，且緊貼著信號線回到源端（最小環路面積）。當地被隔開后，原ESD噪聲的回流路阻抗增大，為了繞開割地凹槽，回流路徑將會改變，回流面積也會增大，根據天線效應，此時ESD回路上感應到的噪聲也會相應的增加，因此大部分情況下PCB割地將會導致ESD測試的惡化。
