【導讀】變配電運行中，變壓器必不可少，熟悉和掌握變壓器的基本常識是非常有必要的，變壓器的基本知識儲備是每一個電力人必備的技能!
變配電運行中，變壓器必不可少，熟悉和掌握變壓器的基本常識是非常有必要的，變壓器的基本知識儲備是每一個電力人必備的技能!
1、什么叫變壓器?
在交流電路中，將電壓升高或降低的設備叫變壓器，變壓器能把任一數值的電壓轉變成頻率相同的我們所需的電壓值，以滿足電能的輸送，分配和使用要求。
例如發電廠發出來的電，電壓等級較低，必須把電壓升高才能輸送到較遠的用電區，用電區又必須通過降壓變成適用的電壓等級，供給動力設備及日常用電設備使用。
2、變壓器是怎樣變換電壓的?
變壓器是根據電磁感應制成的。它由一個用硅鋼片(或矽鋼片)疊成的鐵芯和繞在鐵芯上的兩組線圈構成，鐵芯與線圈間彼此相互絕緣，沒有任何電的聯系。
將變壓器和電源一側連接的線圈叫初級線圈(或叫原邊)，把變壓器和用電設備連接的線圈叫作次級線圈(或副邊)。當將變壓器的初級線圈接到交流電源上時，鐵芯中就會產生變化的磁力線。
由于次級線圈繞在同一鐵芯上，磁力線切割次級線圈，次級線圈上必然產生感應電動勢，使線圈兩端出現電壓。因磁力線是交變的，所以次級線圈的電壓也是交變的。而且頻率與電源頻率完全相同。
經理論證實，變壓器初級線圈與次級線圈電壓比和初級線圈與次級線圈的匝數比值有關，可用下式表示：初級線圈電壓/次級線圈電壓=初級線圈匝數/次級線圈匝數 說明匝數越多，電壓就越高。因此可以看出，次級線圈比初級線圈少，就是降壓變壓器。相反則為升壓變壓器。
3、變壓器設計有哪些類型?
按相數分有單相和三相變壓器
按用途分有電力變壓器，專用電源變壓器，調壓變壓器，測量變壓器(電壓互感器、電流互感器)，小型電源變壓器(用于小功率設備)，安全變壓器.
按結構分有芯式和殼式兩種。線圈有雙繞組和多繞組，自耦變壓器。
按冷卻方式分有油浸式和空氣冷卻式。
4、變壓器部件是由哪些部分組成的?
變壓器部件主要是由鐵芯、線圈組成，此外還有油箱、油枕、絕緣套管及分接開頭等。
5、變壓器油有什么用處?
變壓器油的作用是：
(1)、絕緣作用
(2)、散熱作用
(3)、消滅電弧作用
6、什么是自耦變壓器?
自耦變壓器只有一組線圈，次級線圈是從初級線圈抽頭出來的，它的電能傳遞，除了有電磁感應傳遞外，還有電的傳送，這種變壓器硅鋼片和銅線數量比一般變壓器要少，常用作調節電壓。
7、調壓器是怎樣調壓的?
調壓器的構造與自耦變壓器相同，只是將鐵芯作成環形線圈就繞在環形鐵芯上。
次級線圈抽頭用一個可以滑動的電刷觸頭，使觸頭沿線圈表面環形滑動，達到平滑的調節電壓作用。
8、變壓器初級線圈與次級線圈的電流關系是怎樣的?
當變壓器帶有負載運行時， 次級線圈電流的變化， 會引起初級線圈電流相應的變化。 根據磁勢平衡原理推導出， 初級民次級線圈的電流和線圈匝數成反比， 匝數多的一邊電流就小，匝數少的一邊電流就大。
可用下式表示：初級線圈電流/次級線圈電流=次級線圈匝數/初級線圈匝數。
9、什么是變壓器的電壓變化率?
調壓器的電壓變化率是變壓器的主要性能指標之一。當變壓器向負載供電時，在變壓器的負載端的電壓必然會下降，將下降的電壓值與額定電壓值相比，取百分數即電壓變化率，
可用公式表示;電壓變化率=[(次級額定電壓-負載端電壓)/次級額定電壓]×100%。通常的電力變壓器，接上額定負載時，電壓變化率為4～6%。
10、如何保證變壓器有一個額定的電壓輸出?
電壓太高或過低都會影響變壓器的正常工作和使用壽命，所以必須調壓。
調壓的方法是在初級線圈中引出幾個抽頭，接在分接開頭上，分接開頭通過轉動觸頭來改變線圈的匝數。只要轉動分接開關的位置，即可得到需要的額定電壓值。要注意的是，調壓通常應在切斷變壓器所接的負載后進行。
11、通常用的小型變壓器是怎樣的?應用在哪些場合?
小型變壓器指容量在1千伏安以下的單相變壓器，多半用作電氣設備控制用的電源變壓器，電子設備的電源變壓器及安全照明用的電源變壓器。
12、變壓器在運行中有哪些損失?怎樣減少損失?
變壓器運行中的損失包括兩部分：
(1)、是由鐵芯引起的，當線圈通電后，由于磁力線是交變的，引起鐵芯中渦流和磁滯損耗，這種損耗統稱鐵損。
(2)、是線圈自身的電阻引起的，當變壓器初級線圈和次級線圈有電流通過時，就要產生電能損失，這種損失叫銅損。
鐵損與銅損的和就是變壓器損失，這些損失與變壓器容量、電壓和設備利用率有關。因此，在選用變壓器時，應盡量使設備容量和實際使用量一致，以提高設備利用率，注意不要使變壓器輕載運行。
13、什么是變壓器的銘牌?銘牌上有哪些主要技術數據?
變壓器的銘牌標明該臺變壓器的性能、技術規格和使用場合，用來滿足用戶的選用，通常選用注意的主要技術數據有：
(1)、額定容量的千伏安數。即額定狀態下變壓器的輸出能力。如單相變壓器額定容量=U線×I線;三相變壓器容量=U線×I線。
(2)、額定電壓伏數。分別標明初級線圈的端電壓和次級線圈的端電壓(不接負載時)值。注意三相變壓器的端電壓指線電壓U線值。
(3)、額定電流安培數。指在額定容量和允許溫升條件下，初級線圈和次級線圈允許長期通過的線電流I線值。
(4)、電壓比。指初級線圈額定電壓與次級線圈額定電壓之比。
(5)、接線方式。單相變壓器僅有高低壓各一組線圈，只供給單相使用，三相變壓器則有Y/△式。 除以上技術數據外，還有變壓器的額定頻率、相數、溫升、變壓器的阻抗百分比等。
14、怎樣選擇變壓器?如何確定變壓器的合理容量?
首先要調查用電地方的電源電壓，用戶的實際用電負荷和所在地方的條件，然后參照變壓器銘牌標示的技術數據逐一選擇，一般應從變壓器容量、電壓、電流及環境條件綜合考慮，其中容量選擇應根據用戶用電設備的容量、性質和使用時間來確定所需的負荷量，以此來選擇變壓器容量。
在正常運行時，應使變壓器承受的用電負荷為變壓器額定容量的75～90%左右。運行中如實測出變壓器實際承受負荷50小于%時，應更換小容量變壓器，如大于變壓器額定容量應立即更換大變壓器。
同時，在選擇變壓器根據線路電源決定變壓器的初級線圈電壓值，根據用電設備選擇次級線圈的電壓值，最好選為低壓三相四線制供電。這樣可同時提供動力用電和照明用電。
對于電流的選擇要注意負荷在電動機起動時能滿足電動機的要求(因為電動機起動電流要比下沉運行時大4～7倍)。
15、為什么變壓器不能過負荷運行?
過負荷運行是指變壓器運行時超過了銘牌上規定的電流值。
過負荷分為正常過負荷和事故過負荷兩種，前者是指在正常供電情況下，用戶用電量增加而引起的，它往往使變壓器溫度升高，促使變壓器絕緣老化，降低使用壽命，所以不允許變壓器過負荷運行。
特殊情況下變壓器短時間內的過負荷運行，也不能超過額定負荷的30%(冬季)，在夏季不得超過15%。

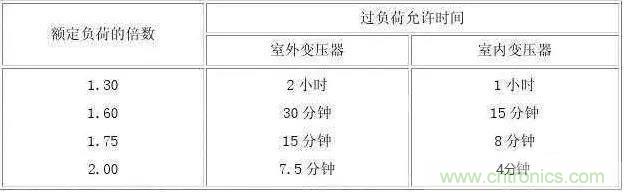

對后者，事故過負荷與允許過的時間要求見下表。
16、變壓器在運行中應該做哪幾種測試?
為了保證變壓器能夠正常運行，應經常進行下列幾項測試：
(1)、溫度測試。變壓器運行狀態是不是正常，溫度的高低是很重要的。規程規定上層油溫不得超過85C(即溫升55C)。一般變壓器都裝有專用溫度測定裝置。
(2)、負荷測定。為了提高變壓器的利用率，減少電能的損失，在變壓器運行中，必須測定變壓器真正能承擔的供電能力。測定工作通常在每一季節用電高峰時期進行，用鉗形電流表直接測定。電流值應為變壓器額定電流的70～80%，超過時說明過負荷，應立即調整。
(3)、電壓測定。規程要求電壓變動范圍應在額定電壓±5%以內。如果超過這一范圍，應采用分接頭進行調整，使電壓達到規定范圍。一般用電壓表分別測量次級線圈端電壓和未端用戶的端電壓。
(4)、絕緣電阻測定。為了使變壓器始終處于正常運行狀態，必須進行絕緣電阻的測定，以防絕緣老化和發生事故。測定時應設法使變壓器停止運行，利用搖表測定變壓器絕緣電阻值，要求所測電阻不低于以前所測值的70%，選用搖表時，低壓線圈可采用500伏電壓等級的。
