一、電機的分類
電機是指依據電磁感應定律實現電能轉換或傳遞的一種電磁裝置，它的主要作用是把電能轉換為機械能，作為用電器或各種機械的動力源。目前電機可以分為兩類，一類是需要驅動器驅動的，包括無刷電機、伺服電機、變頻，另一類就是比較傳統的電機，不用驅動器驅動的，只要給個直流電或者工頻交流電就能驅動的，像直流電機、三相/單相異步電機，圖1為電機的分類。

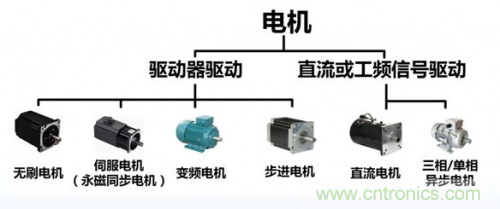

圖1 電機的分類
二、電機傳統的測試方法
測功機是電機的主要測量設備，最初測功機只是針對電機的輸入電壓、電流、輸出轉速、扭矩進行測量，計算出電機的輸入輸出功率和效率。但隨著電機行業的飛速發展，電機測試項目越來越多，傳統的測功機已無法滿足測試需求。圖2為傳統的測功機。

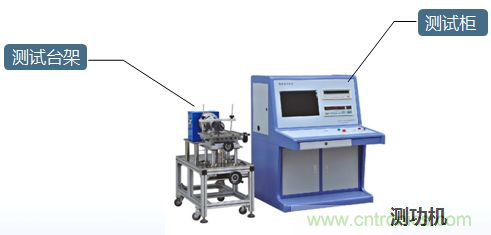

圖2 傳統的測功機
傳統的測功機所存在的問題如下所述
加載、測試響應慢，只能滿足穩態測試需要，無法實現瞬態參數測量;
僅支持三相電信號測量，無法實現對電機及電機驅動器的系統性聯調測試;
精度與帶寬不足，無法滿足電機變頻控制PWM信號的測試需要;
電參數測試方面且不具備分析功能，無法對諧波、不平衡度等參數進行測量。
三、當前電機測試方法
隨著電機行業的飛速發展，電機測試項目越來越多，測功機的功能也隨之豐富起來，電機行業當前需要對電機與驅動器進行完整的測試與性能分析，電機性能分析，驅動器分析以及對控制特性瞬態波形與控制響應的分析，傳統的測功機是無法做到的，電機測試可以分為兩大類，即工廠試驗和研發試驗，圖3為電機行業測試的新需求。
圖3 電機行業測試新需求
利用PA功率分析儀，可對電機的輸入電參數進行高精度測量;
配合電機傳感器，PA功率分析儀可對電機的輸出機械特性參數進行測量，并求出其機械功率大小;
PA功率分析儀還可提供矢量圖、諧波、周期分析等特色功能，全方位分析電機的性能特性。
下圖為電機測試圖：

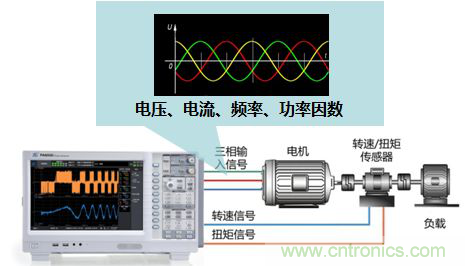

圖4 電機測試示意圖
PA功率分析儀特色功能
500次諧波分析;
兩路矢量圖實時直觀顯示兩路三相信號的不平衡度，相位差等參數;
16項趨勢參數線同時查看;
FFT分析;自定義公式波形運算;
電機輸入功率進行積分;
周期分析等等。
目前人工智能發展迅速，對電機的性能指標也要求更高，大家有什么好的測試方法，歡迎留言一同探討。
