【導讀】本文給出逐次比較、基于FIFO隊列和基于狀態機的3種幀同步方法。通過測試、分析和比較得出，基于有限狀態機的方法是嵌入式系統串口通信中很有效的幀同步方法，同時也是一種很不錯的串口通信程序設計結構。
嵌入式串口同步幀數方法解析
串口通信是日前單片機和DSP等嵌入式系統之間，以及嵌入式系統與PC機或無線模塊之間的一種非常重要且普遍使用的通信方式。在嵌入式系統的硬件結構中，通常只有一個8位或16位的CPU，不僅要完成主流程的工作，同時還要處理隨時發生的各種中斷，因而嵌入式系統中的串口通信程序設計與PC機有很大的不同。若嵌入式系統中．中斷服務子程序在系統運行過程中占用了較多的時間，就有可能在中斷眼務子程序正運行時，又產生一個同類型或其他類型的中斷，從而造成主程序得不到執行或后續中斷數據丟失。所以，嵌入式系統中的串口通信雖然看似簡單，但其中仍有許多問題值得研究，例如串口通信過程中的幀同步問題。本文針對該問題給出了逐次比較、基于FIFO隊列和基于狀態機的3種幀同步方法。通過測試、分析和比較得出，基于有限狀態機的方法是嵌入式系統串口通信中很有效的幀同步方法，同時也是一種很不錯的串口通信程序設計結構。
1.串口通信的數據幀結構
現代工業控制，往往需要由多個獨立的控制模塊來共同完成。它們之間通過串口通信完成復雜的控制過程，必須在通信過程中加入必要的通信協議，以提高系統的可靠性和穩定性；而要完成特定的通信協議，就得有一定的同步機制。下面介紹一下簡化的串口通信數據幀結構，以便分析說明嵌入式系統串口通信過程中的幀同步方法。
假定串口發送的數據幀結構為：
其中：包頭用于同步，一般是一個或多個ASCII字符，本文中假定數據幀同步頭有2字節（0xAA、0x55）；包長表示數據包中除去包頭和包長的字節數，一般用約定好的幾個字節表示；類型為通信協議里規定的命令類型；數據為應發送的主要信息；校驗通常采用單字節“異或”的方法。
2.串口通信中的幀同步方法
2.1 逐次比較的幀同步方法

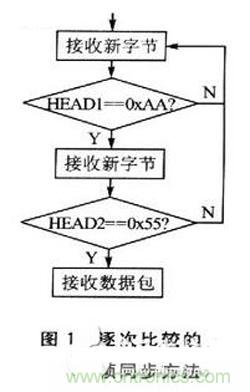

首先等待串口數據，將接收到的第1個字節數據與約定好的包頭信息的第1個字節進行比較。如果不正確，則等待新字節，直到接收的數據與包頭信息的第1個字節相同。第1個字節比較正確以后，將收到的第2個字節與包頭信息的第2個字節進行比較。如果仍然正確，則說明串口接收已經同步，可以開始接收數據幀中的數據部分；否則，重新開始同步過程。其程序流程如圖1所示。
此種方法代碼量小，編程簡單，一般用于在主程序中以非中斷方式接收串口數據、實時性很差、數據幀較短的場合。但是，在串口速度過快且包頭字節數比較多的情況下，串口實現同步花費的時間很長或很難實現同步。例如，串口接收到序列Ox0O OxAA0xAA 0x55…，當遇到第一個“0xAA”時，該方法認為第1個字節正確開始比較第2個同步頭。第2個字節仍是“0xAA”而不是“0x55”，所以必須等待新的字節重新開始比較第1個同步頭。而緊隨其后的是“0x55”，因而，此時包頭的第1個字節也沒有同步上。事實上，“0x00 OxAA”是干擾字節，“0xAA 0x55”才是通信協議中的同步頭。
