【導讀】本文旨在對電子學進行簡要概述，而不會使電子理論的讀者感到不知所措。它簡要討論了二極管，晶體管，整流器，壓敏電阻和電路板的操作。當直接使用電子電路板時，電子理論很重要。但是，在這個行業中，電路板的好壞。不必知道哪個組件有缺陷。除了更換熔斷的保險絲外，很少嘗試對電路板進行任何現場維修。
固態技術是什么意思？顧名思義，固態是指使用固態材料控制電子或電子運動。要了解固態，有必要知道它之前發生了什么，以了解為什么使用該術語。固態設備之前的許多電子組件都使用玻璃真空管或填充有特殊氣體的玻璃管來控制電子流。是的，它們是固態設備，但它們具有真空空隙或特殊的電子傳輸氣體。當電子流成分完全變?yōu)楣虘B(tài)時，出現了固態一詞。也就是說，它們沒有玻璃，開口區域或空隙。
固態組件是當前的技術，并且與第一代固態組件和較舊的真空管技術相比，某些組件已經小型化。相比之下，第一批真空管計算機占據了一個很大的房間，并沒有提供比當今更小的手機那么多的功能。
這是固態技術的優點：
● 減少設備尺寸
● 提高計算能力
● 更少的熱量和能源使用
● 耐用性
所有這些優勢都有利于電子技術的發展，其中包括對暖氣通風空調和制冷（HVACR）設備的控制。
電容器類
電容器上電動機和壓縮機中使用具有比在固態電路中使用的電容器不同的功能。單相電動機或壓縮機上使用的電容器有助于啟動電動機旋轉（啟動蓋）或減少運行安培（運行蓋）。固態電路中的電容器用于產生平滑的圖1
圖1
來自整流交流正弦波的直流電壓。固態設備中的電容器也可以設計為阻止或控制電流和方向。圖1顯示了固態電路中可能看到的兩種不同類型的電容器。與電動機蓋相比，固態電路中使用的電容器通常具有非常低的微法拉和額定電壓。
有時將電容器與電池進行比較，因?yàn)樗鼈儠?huì)存儲電子并且因?yàn)樗鼈兌加袃蓚€(gè)端子。但是電容器與電池完全不同。電池產生化學反應，該化學反應在一個端子上產生電子，并在另一端子上吸收電子。但是，電容器不能產生電子。它只是將它們存儲在盤子上。電子不會穿過電容器。電容器端子連接到由電絕緣材料隔開的兩個板上。絕緣材料稱為電介質。考慮電容器的一種方法是想象兩塊鋁被一塊絕緣紙隔開。電子存儲在電容器板上。
二極體

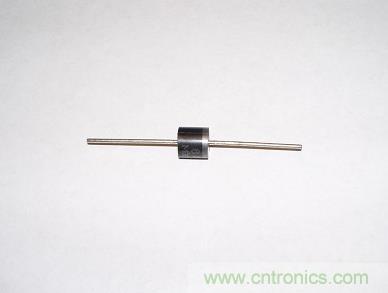

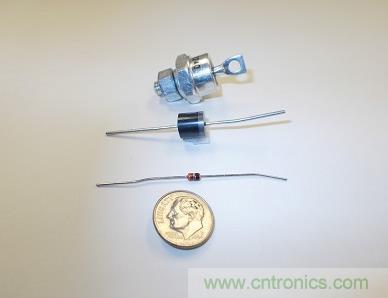

甲二極管，如在圖2和圖3所示，是一個兩端子電子僅在一個方向上傳導電流分量。可以將其視為電子止回閥。該術語通常是指半導體二極管，是當今最常見的類型。半導體是連接到兩個電端子的半導體材料的結晶片。
二極管最常見的功能是允許電流在一個方向上通過，而在相反方向上阻止電流。因此，可以將二極管視為單向閥的電子版本。這種單向行為稱為校正或更改。這用于將交流電轉換為直流電。
晶體管

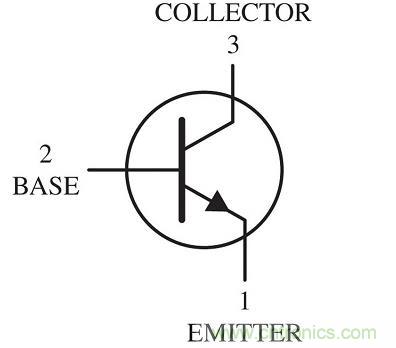

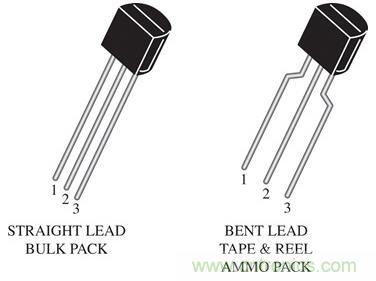

的晶體管相比，它的前身，玻璃真空管。如圖4所示，晶體管是用于增加或放大電信號的半導體器件。它也可以用作電子開關。它由一塊固態的半導體材料制成，通常具有三個端子連接，如圖5所示。某些晶體管單獨使用，但大多數晶體管被小型化并嵌入集成電路（IC）中。
圖2
圖3
圖4
圖5
晶體管是現代電子設備的基本組成部分。該晶體管于1950年代初以其最簡單的形式首次使用。它的較低的功率要求和緊湊的尺寸可以減小設備尺寸。商業晶體管的最早使用示例是小型便攜式無線電設備，現稱為較大的“動臂箱”。與當今的普通筆記本電腦和其他便攜式設備相比，第一批計算機只有很少的固態組件，并且只有一個房間那么大，計算能力也較小。晶體管的問世和其他固態設備使計算機的尺寸縮小，功率要求也大大降低。這為個人計算機（PC），筆記本電腦和其他日常計算設備鋪平了道路。
晶體管體積小，重量輕的優勢促使人們開始著手使電子設備小型化。晶體管的其他優點是它們不需要預熱時間，并且消耗的功率更少。因此，它們散發的熱量更少。較低的功率需求轉化為更高效率的運行。晶體管壽命長，可靠性高且堅固耐用。
集成電路
集成電路或集成電路包含安裝在一個組件中并安裝在電路板上的許多晶體管和其他固態設備。IC有時被稱為芯片，通過金屬引腳連接到電路板上，如圖6所示。該IC實際上是本文討論的大多數組件的最小化。該IC實際上用于電路板中的所有電子設備。
圖6
整流器
甲整流器是一個電氣設備，其將交流（AC）到直流（DC）。許多固態設備使用直流電源。整流器會阻塞一部分交流電波以對其進行修改，使其更接近直流電壓。例如，整流器可以設計為斬波AC電壓正弦波的下半部分。整流器本身不會產生直流電壓。可能需要其他整流器，二極管和電容器（如果需要直流電壓）。
圖7
圖7顯示了連接到橋式整流器電路中的四個整流器。橋式整流器也稱為全波整流器。圖的上部顯示了正常的交流正弦波，每秒60赫茲。中間的圖顯示了如何連接四個整流器以創建橋式整流器電路。下圖是修改后的輸出電壓。修改后的DC并非電池電壓所期望的平坦電壓，而是適用于某些DC電路的斷斷續續的正電壓。如果直流操作需要，可以用電容器和其他固態組件清除不穩定的直流電壓。
圖8
圖8顯示了兩種不同類型的橋式整流器。橋式整流器的識別功能是四線連接。整流器的大小確定其當前承載能力。
整流有時會起到除產生直流電壓以外的作用。例如，在燃?xì)饧訜嵯到y(tǒng)中，先導火焰精餾用于檢測小火焰的存在，該小火焰將用于點燃燃燒器。放置在引燃火焰中的兩個金屬電極提供了一條穿過火焰的電流路徑。火焰實際上是改變交流電壓的導體。施加的交流電壓的整流將在引燃火焰等離子體中發生，但僅在存在火焰時會產生。部分直流電壓用于向安全控制裝置發出信號，指示存在先導火焰，并且燃?xì)忾y可以打開以點燃燃燒器。這將啟動點火過程。
壓敏電阻
甲變阻器是與反向電阻的兩元件的半導體，其中所述電阻下降為所施加的電壓增加。它們也稱為金屬氧化物壓敏電阻（MOV）。壓敏電阻的符號如圖9所示。圖10所示為MOV。乍一看，請注意，MOV的外觀與固態電路中使用的電容器相同。但是MOV的界限并不常見在電容器上發現。將MOV視為高壓避雷針，將危險電壓從要保護的組件上移開。
圖9
圖10
壓敏電阻通常用作使電子電路中的瞬態高壓短路的安全裝置。瞬態電壓是一種高壓尖峰，可以持續足夠長的時間，從而導致組件損壞。例如，在將短期瞬變200 V施加到120 V電路時，可能會發生這種情況。施加的電壓越高，時間越長，組件損壞的可能性就越大。即使是短時的高壓尖峰也可能會斷開電動機或線圈繞組，或損壞敏感的固態設備。MOV連接在電路中，因此在高于正常電壓的情況下觸發MOV時，會將高壓產生的電流引向要保護的組件。壓敏電阻也稱為壓敏電阻（VDR）。
常用的壓敏電阻是MOV，用于構建典型的電涌保護器電源板。MOV是夾在兩個金屬板之間的氧化鋅顆粒的陶瓷塊。這種設計的結果是高度非線性的電流-電壓特性，其中MOV在低電壓下具有高電阻，而在高電壓下具有低電阻。MOV可以很好地使與其保護的組件之間的線路電壓瞬變短路。
MOV不做什么
MOV將無法控制電涌。照明通常比電壓尖峰高，并且會損壞MOV以及可能要保護的設備。使用串聯熱保險絲是防止災難性MOV故障的一種方法。
壓敏電阻不提供以下設備保護：
浪涌電流浪涌
短路產生過電流
電壓驟降（也稱為掉電）；它既不感知也不影響此類事件
微控制器和微處理器
從本質上說，微控制器是一臺運行一個主要組件的專用計算機。微處理器，也稱為中央處理單元或CPU，旨在操作復雜的系統。可以將CPU設計為在HVACR系統中執行多種功能。電子膨脹閥（EXV）可以通過簡單的CPU或微控制器進行控制。EXV附帶的電子控制器可測量各種制冷劑管線溫度，電機溫度和轉換后的壓力，以控制準確的EXV過熱。精度在設定的過熱溫度的±1°F之內。
電路板
固態組件安裝在有時稱為印刷電路板的電路板上。頂部和底部電路板的示意圖如圖11所示。將組件放置在電路板的頂部，并通過板上的字母標識安裝。例如：
R =電阻
I =集成電路
D =二極管
K =繼電器
P =插入式連接
圖11
如圖所示，板的底部顯示了組件連接線和焊接點。連接線取代了電線的使用。它們通常是銅帶，但在特殊應用中可以是銀或金。
