【導讀】采用小尺寸工藝設計的高性能ADC通常采用1.8V至5V單電源或±5V雙電源供電。為了處理±10 V或更大的實際信號，ADC一般前置一個放大器以衰減該信號，防止ADC輸入端出現飽和或受損。這種放大器通常具有單端輸出，但為了獲得差分輸入ADC的全部優勢，包括更高動態范圍、更佳共模抑制性能和更低的噪聲敏感度，具有差分輸出會更有利。圖1顯示一個增益為1/2的差分輸出放大器系統。

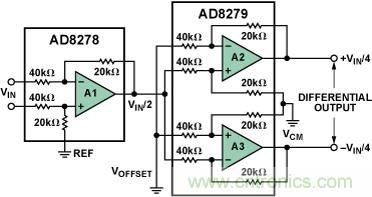

圖1. G = 1/2的差分輸出差動放大器功能框圖
差分放大器A1的增益配置為1/2。 此放大器的輸出送到放大器A2的同相輸入端和放大器A3的反相輸入端。放大器A2和A3也以增益1/2工作，二者的輸出180度反相，構成一路差分輸出。差分輸出電壓VOUT A2 – VOUT A3等于 VIN/4 – (–VIN/4), 或者 VIN/2的總差分輸出電壓，正如希望的那樣。
VOFFSET引腳可用來偏移輸出從而提高ADC的動態范圍。從VOFFSET到輸出端的差分增益為–1。如果不需要偏移調整，應將此節點接地。
VCM引腳設置差分輸出的共模電壓。這在驅動單電源ADC時特別有用，可以將電路的共模輸出設置到中間電源電壓。從 VCM到輸出端的增益為1。如果不需要共模調整，應將此節點接地。
圖2顯示該電路的性能。輸入為25kHz、20V峰峰值正弦波。通道1為同相輸出，通道2為反相輸出，通道3為輸入。Math通道為兩路輸出之差。每路輸出均為輸入信號的1/4，兩路輸出彼此反相，因此其差值為輸入信號的1/2。
圖2. 差分輸出為輸入信號的1/2

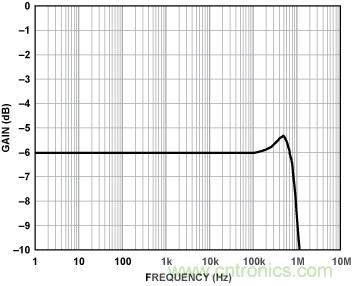

圖3顯示該電路增益與頻率響應的關系，證明它很穩定，在1MHz帶寬內的峰化小于1dB。
圖3. 差分輸出差動放大器的頻率響應

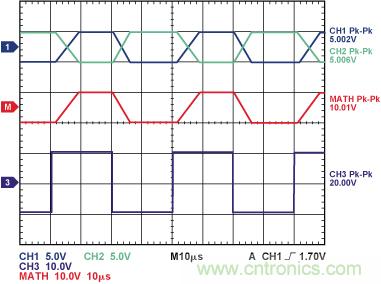

圖4表明，該電路對大方波輸入的響應沒有可觀的過沖，建立時間非常快。因為各放大器僅攜帶一半的信號，所以差分輸出壓擺率是單個輸出的兩倍。
圖4. 差分輸出差動放大器的大信號性能
雙通道差動放大器AD82791采用14引腳窄體SOIC封裝。AD82782采用8引腳MSOP封裝。經過激光調整的精密電阻集成在放大器的同一芯片上，因此其失調、增益、共模誤差和溫度漂移非常小，構成一個高精度系統。雖然AD8278 (200 μA)和AD8279（每個放大器200 μA）的功耗很低，但該系統具有1MHz的帶寬和2.4V/μs的壓擺率。AD8278和AD8279可以在2.5V單電源至±18V雙電源的極寬電源電壓范圍內工作。輸入擺幅可以大大超出電源軌，因而該系統可以在有大共模電壓和噪聲的情況下測量大信號（±20 V或以上），堪稱高性能、低壓ADC的理想前端。
