【導讀】在測試中，工程師常常會使用到傳感器。如何選擇傳感器，成了首要問題。通常，我們只關注傳感器的量程大小是否滿足測試需要，實際上，選擇傳感器還需要注意很多方面，本文就以最常用的電流傳感器為例，手把手教大家選擇合適的傳感器。
量程
量程，是最重要的指標，也恰恰是最容易出問題的地方，一般我們選擇的時候，都會關注適應儀器本身的量程。以LEM ITN 1000-S 傳感器搭配PA5000H，50A功率板卡為例，PA5000H最小量程為1A，儀器可顯示的最小數值為當前量程的1.5%，也就是低于15mA以下的數值儀器無法顯示。ITN 1000-S 傳感器變比為1：1500，當被測電流為22.5A時傳感器對應輸出正好為15mA，即LEM ITN 1000-S 傳感器搭配PA5000H，50A功率板卡無法測試低于22.5A的電流。
此時使用PA5000H配備5A板卡則較為合適，因?yàn)?A板卡最小量程為10mA，0.15mA以上的的傳感器輸出電流數值都可以顯示（此時儀器和傳感器最小能測到225mA）。
圖1 ITN 1000-S傳感器
若用戶要同時使用50A板卡和ITN傳感器，則推薦配備PATV-33轉接頭，它實際是一個高精度的電阻，可將傳感器的電流信號轉為電壓信號輸入到功率分析儀的BNC端口進行測試，這樣就可以解決大量程功率板卡無法測試小電流的問題。
帶寬
與儀器相同，傳感器也是有帶寬參數的，尤其是測高頻信號的行業，如電機，經常會出現效率過1或者效率過低的情況，其中很多情況是由于傳感器帶寬不足造成的，根據木桶效應，整個測試系統的帶寬由最低的部分決定，例如5M帶寬的PA5000H配100K帶寬的傳感器，那么系統的帶寬只有100K，測試低頻信號時差異不大，若是測高頻信號，可能就會因帶寬不足造成測試不準。
傳感器類型
例如電流傳感器，一般有電壓型電流傳感器，電流型電流傳感器，其中原理不同，輸出的信號類型也不一樣，例如大部分霍爾傳感器，一般為閉口傳感器，測試精度高，輸出為電流信號，例如LEM IT，LF系列均屬此種傳感器，此時只要在儀器中設置對應的比例即可。電壓型電流傳感器一般為BNC口，例如電流鉗，示波器電流探頭等，是將電流信號轉換為電壓信號，此時需要在儀器內設置對應外部傳感器及變比。另外，對于羅氏線圈等帶積分器的特殊傳感器，目前并非所有儀器都支持，需要跟不同儀器的廠商溝通確認。

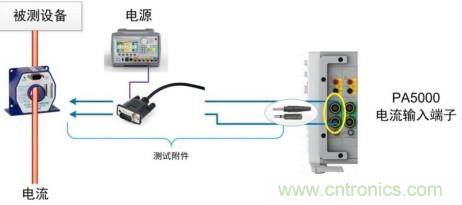

圖2 電流型電流傳感器輸入示意圖

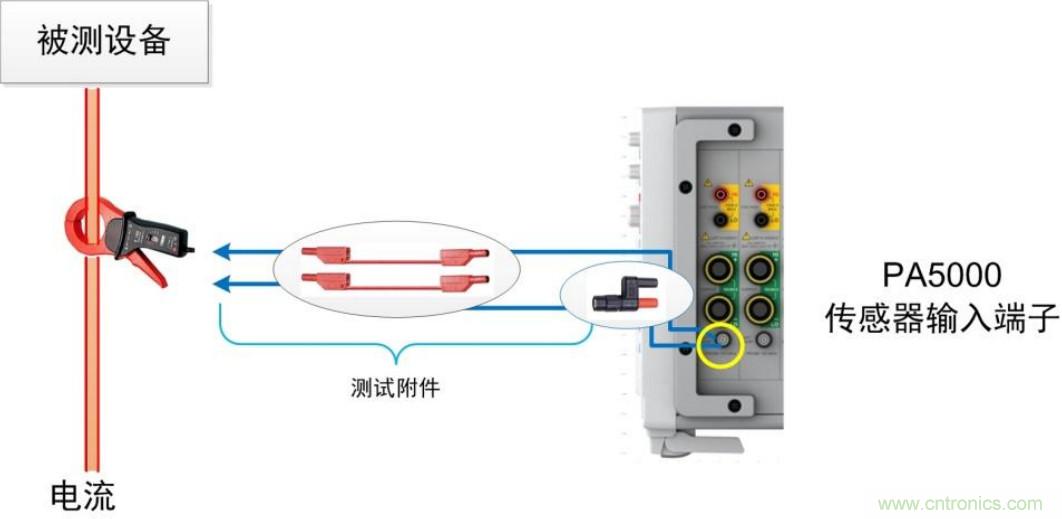

圖3 電壓型電流傳感器輸入示意圖
精度與孔徑
精度是選擇傳感器時非常重要的指標，可根據需求選擇，不同的精度，價位也不同，同時需要注意的是，若測試導線較粗，需要考慮孔徑大小是否合適，一般傳感器規格表中都會有相應說明，建議選擇孔徑盡量貼合導線粗細，保證高精度測試。
交直流測試
選擇傳感器時，需要注意傳感器測試信號是交流，直流，還是交直流。例如很多鉗形傳感器只能測試交流信號，羅氏線圈也只能測試交流信號。
溫度與延時
高溫測試場合時，需要注意傳感器的測試溫度范圍，一般傳感器標稱精度是在室溫25攝氏度，溫度波動對傳感器精度有影響，不同型號傳感器，需要具體咨詢廠商。

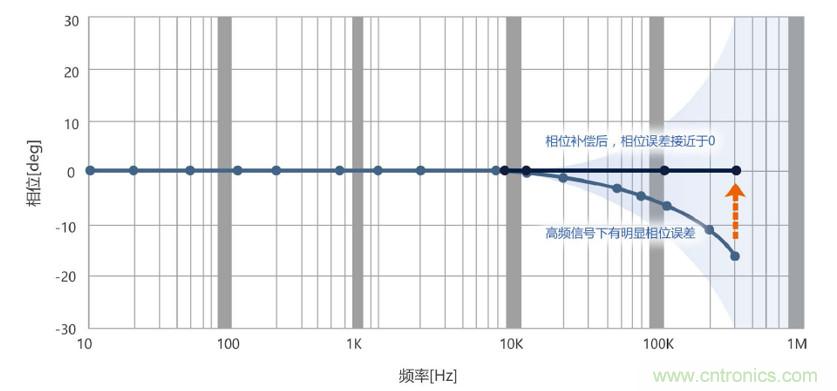

此外，進行高頻信號測試時，延時對于精度影響非常大，不同類型的傳感器延時差別較大，霍爾傳感器的延時遠大于羅氏線圈的延時，若有高頻測試需求，可以對霍爾傳感器做單獨的延時標定，PAH系列功率分析儀支持將延時輸入儀器內部進行校正，有效保證高頻信號測試精準性。
隨著新能源行業的蓬勃發展，功率分析儀配套傳感器的使用越發普遍。失之毫厘，謬以千里。傳感器的選擇對于整體測試精度的影響不可忽略，把握文中的要點，將大大提升您平時測試的準確性。
