【導讀】首先要弄明白，漏電開關雖然有不同的規格，但它們的結構都是一樣的，差別只是所配的前接斷路器而已。斷路器有兩種脫扣器，分別是熱脫扣器和磁脫扣器。熱脫扣器對應于過載保護，磁脫扣器對應于短路保護。

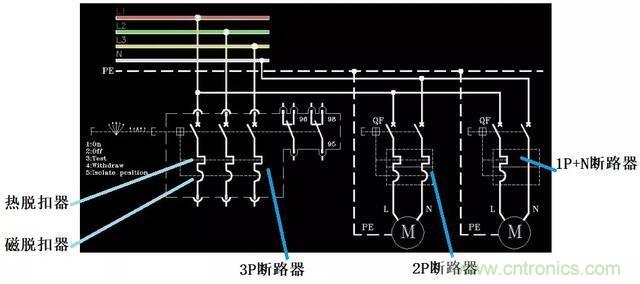

圖中，左側是3P斷路器，我們看到它有三極，并且每極中都有熱脫扣器和磁脫扣器。
圖中，中間是2P斷路器，我們看到它有兩極，并且每極中都有熱脫扣器和磁脫扣器。
圖中，右側是1P+N斷路器，我們看到它有兩極，但只有左邊的一極中有熱脫扣器和磁脫扣器，而右邊的一極中沒有任何脫扣器。因此，1P+N的N極其實只是一個隔離開關。
我們來分析有關1P+N斷路器的接法：
圖中的左側是接線圖，圖中使用的是1P斷路器，斷路器的出口接到插座右側的相線插口。插座的左側是N線插口，中間是地線PE插口。
1圖到3圖是正接，即L極接相線，N極接中性線：
在1圖中，當斷路器的出口處與N極短路時，斷路器的短路保護磁脫扣器會讓斷路器跳閘。
在2圖中，當斷路器的出口處發生了單相接地故障。對于TN接地系統，由于PE線與N線在變壓器低壓側是接在一起的，接地電流近似等于相對N的短路電流，所以斷路器的磁脫扣器會執行保護操作；對于TT接地系統，由于負載外殼是直接接地的，接地電流很小，不能讓磁脫扣器動作，這時就一定要配套漏電開關。
在3圖中，N線發生了接地。因?yàn)镹線的電位與地線十分接近，因此斷路器不會執行任何保護動作。
4圖到6圖是反接，即L極接中性線，N極相線：
在4圖中，我們看到斷路器出口處與相線發生了短路，斷路器的短路保護磁脫扣器會讓斷路器跳閘。
在5圖中，相線發生了碰殼事故，由于隔著負載等效電阻，斷路器不會執行短路保護，也不會執行過載保護。于是事故在完全沒有任何保護的情況下被擴大化和嚴重化。
在圖6中，斷路器出口處接地，但由于斷路器上口接的是N線，所以斷路器不會執行任何保護動作。
從以上分析中看到：
1）1P+N斷路器必須P極接相線，N極接中性線，絕對不能接反，否則會出大問題；
2）不管是1P+N斷路器或者是2P斷路器，若不配漏電開關，當發生漏電時。對于TN系統，由于漏電電流被放大為相對中性線的短路電流，因此斷路器會產生保護動作；對于TT系統，則因?yàn)槁╇婋娏骱苄?，斷路器不?huì)執行保護。
1圖中，繪出了漏電開關的零序電流互感器。平時相線電流Ix等于中性線電流In，且方向相反，因此零序電流互感器的鐵芯中不會出現磁通，鐵芯的副邊繞組當然也不會有感應電流，漏電開關自然不會產生讓前接斷路器跳閘的操作。
當用電設備的外殼發生碰殼事故時，由于相線中增加了漏電流Id，而中性線電流In依然不變，因此零序電流互感器的副邊繞組中將出現動作電流，我們把它叫做剩余電流。剩余電流的大小就等于Id。漏電斷路器產生動作驅動前接斷路器執行跳閘保護。
右圖是用電設備的外殼未接地，發生了用電設備的相線碰殼事故后，因?yàn)槁╇姅嗦菲鞯牧阈螂娏骰ジ衅髦械母边吚@組中不會出現剩余電流，因此前接斷路器不會跳閘保護。當有人接觸到用電設備的外殼時，人體流過的漏電流會驅使漏電開關動作，繼而讓前接斷路器跳閘保護。注意到這里的代價是把人體當成了接地體，人體當然要承受電擊作用，危險性極大。
結論：
1）漏電開關與前接的斷路器一起構成了漏電保護系統，不要把前接斷路器與后接的漏電開關一體化。
目前也有兩者合并后的產品，但本質不變。漏電開關又叫做RCD，帶有斷路器的漏電開關叫做1P+N的RCD，還有3P+N的RCD。
以上這些都屬于微型斷路器產品。
對于塑殼斷路器或者框架斷路器，帶有剩余電流（漏電電流）保護的脫扣器叫做G保護，此類斷路器叫做四段保護脫扣器LSIG。在這里，L是過載反時限動作保護，S是短路短延時反時限動作保護，I是短路瞬時動作保護，G就是單相接地故障保護，也分為反時限與定時限兩種。
2）要正確理解2P斷路器與1P+N斷路器的不同。對于1P+N斷路器，一定不能把電源極性接反。
3）系統中一定要有地線，用電設備的外殼必須接地。這樣處理后，一旦發生漏電，系統自己就會執行跳閘保護。若用電設備的外殼未接地，則漏電開關只能依賴于人體接地來執行線路保護操作，雖然漏電開關會動作，但人體將承受非常危險的電擊事故。
4）那么到底是2P好還是1P+N好？我的建議是：若經濟承受的起，配電箱主開關盡量使用2P的。但分開關，倒是可以用1P+N的。
我家和友人以及同事們，家里的配電箱主開關都是用2P的。
來源：機械工業出版社E視界，作者：張白帆
