【導讀】隨著無線電技術的發展，遇到射頻儀器的機會也多了起來，其中有一些看起來具有相似的用途。正確認識這些儀器有各什么特點，適合用在哪些地方，有助于合理的配置儀器，提高DIY效率，同時也能節約預算。這里就網絡分析儀器的基本概念做一個簡單介紹，希望對大家有幫助。
定向電橋是一種射頻網絡，通俗而言，是一種能夠區分射頻信號流動方向的裝置。一般情況下，射頻信號從信號源（比如發射機）傳輸?shù)截撦d（比如天線），叫做入射。如果負載不匹配，就會反射一部分信號，使它送回到信號源，簡稱為反射。定向電橋能夠把這兩種不同方向的射頻信號分別提取出一部分來。理論上，正向電橋提取正向傳輸?shù)男盘枺粫崛》聪虻男盘枴７粗聪螂姌蛑惶崛》聪騻鬏數男盘枺粫崛≌蛐盘枴Ｔ谔崛〉倪^程中，不會丟失信號的相位信息，也能夠以確切的數學關系忠實的反映信號的幅度。對于阻抗確定的傳輸系統，知道了幅度也就知道了功率。
電橋是非常有用的裝置，有了只提取一個方向信號的能力，只要對提取出來的信號的功率（幅度）和相位進行檢測，就能測試傳輸?shù)墓β蚀笮 ⒎瓷涞墓β蚀笮。瑐鬏敽头瓷渲g的相位差別。有了這些信息，就能描述負載的特征。由于定向電橋只能提取一個方向的信號，所以要同時測得上述參數，應該使用兩個不同方向安裝的電橋串聯起來，對它們提取到的信號進行比較。使用兩個電橋比較麻煩，在要求不高的情況下，對于正向信號的提取，可以使用更為簡單的定向性網絡——例如分路器。這種分路器正反特性也是不同的，不過單向性沒有定向電橋好。
通常的天線分析儀具有一個端口。這個儀器內部有一個或者兩個定向電橋，另外還有一個頻率可變的信號發生器，以及用來檢測定向電橋提取到的信號的檢波器。當把天線分析儀的端口連接到待測的天線上時，分析儀可以對正向信號和反向信號進行比較。如果只進行幅度的比較，可以求得駐波系數、反射系數或回波損耗。如果同時還進行相位的比較，則可以求得天線的阻抗。

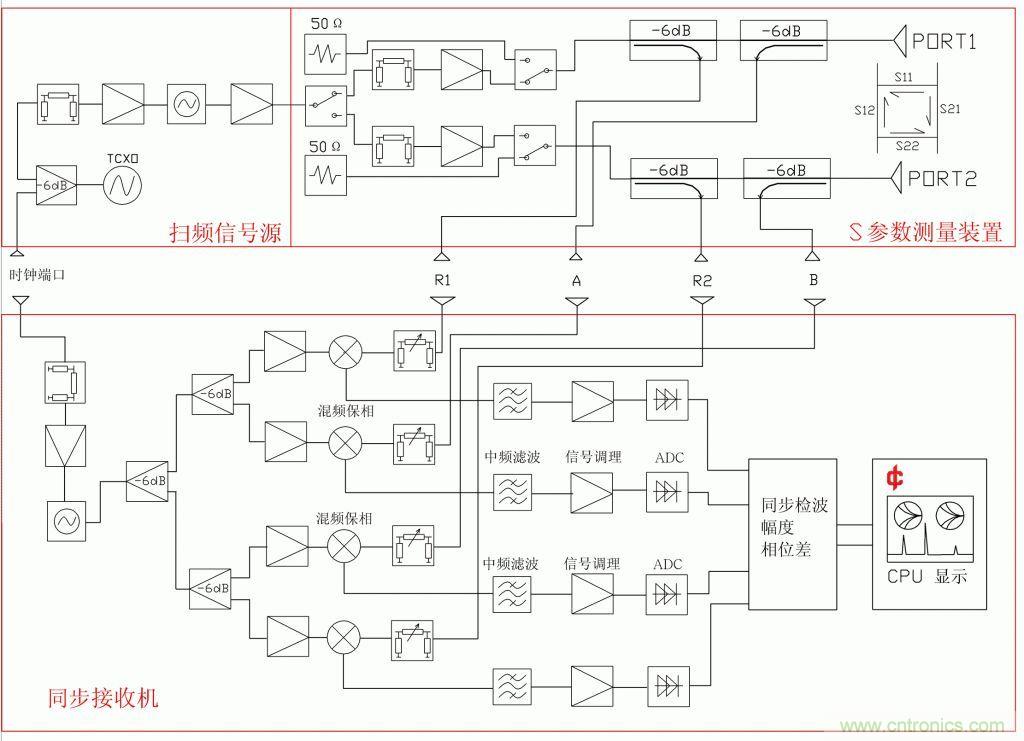

萬能框圖，天分、標網、矢網都可以從中變化得來
能夠同時比較相位和幅度的儀器叫做矢量儀器，只能比較幅度參數的，叫標量儀器。幅度的比較有廉價的方法，相位的比較卻比較復雜。對于要求不太高的場合，可以使用商品的相位檢波器（如AD8302），但是這種檢波器的相位測試范圍只有半個周期，換句話說，不能直接得到相位變化的符號，如果希望得到符號，一般需要把參與比較的一路信號（提取出來的正向或反向信號）移相90度再比較一次。這個過程仍然相當麻煩，而且像AD8302這樣的器件，測試準確度往往達不到儀器級別的要求。也可以采用二極管方式的鑒相器，這種鑒相器雖然可以涵蓋整個周期，但是它的比相輸出與輸入的幅度有直接關系，必須事先對信號進行穩幅。這也是一個令人頭痛的工作。另一種做法，是使用示波器中常見的邊沿觸發技術，例如上升沿觸發技術。當被比較的一個信號以上升沿過零點的時候，計時器被觸發，開始計時。當另一個信號的上升沿來到的時候，果斷的停止計時。如果已知兩個信號的頻率，就可以根據時間差準確的計算出相位差。無疑，這個過程在頻率很高的時候也是相當困難的。正是這些原因，加上大量減少相位誤差的措施和校準軟件方面的投入，模擬矢量儀器的價格和只比較幅度的標量儀器相比要高得多。目前矢量儀器已經逐步采用數字處理技術，隨著數字芯片價格的降低和算法的改進，矢量儀器最終會普及到普通愛好者手中，這是值得我們期待的。
許多業余愛好者的天線分析儀能夠測試阻抗，具備一般需要矢量儀器才能具備的功能。但是他們并沒有直接測試信號的相位。這些儀器采用的辦法是同時測試正向信號、反向信號、正反向信號的混合信號的幅度，然后建立一個方程組，求解出待測負載的阻抗——因為混合信號的幅度與兩個信號的相位差具有關系。其它類似的方法也是可行的，只要能建立有意義的方程組即可。求解方程組，可以得到兩個虛部相互對稱的根，還需要通過變動頻率或者接入電抗元件來判斷到底哪一個根是有效的。現在，已經可以用單片機自動的完成這個過程，求得虛部帶符號的阻抗了。另一個重要區別是，目前業余愛好者的天線分析儀沒有辦法修正掉電纜等帶來的相位移動，除非頻率很低，否則無法得出可信的結論。通過以上分析我們知道，通常見到的業余無線電天線分析儀和專業的矢量天線分析儀具有原理上的區別。
用只有幅度（駐波）測試功能的天線分析儀，可以得到天線的駐波系數。駐波系數對于判斷天線的好壞和用修剪、湊試的方法調試天線都具有重要價值。所以，只具有駐波測試功能的天線分析儀（簡稱駐波表）常用于天線工程施工、天線修剪、天線質量檢查等方面，對于絕大多數用途已經足夠了。
同時需要注意，僅僅了解天線的駐波，某些情況下會得出錯誤的結論。比如A天線在100~200MHz的駐波系數為1.5，B天線在相同頻段的駐波系數都為2.0。能不能說A天線比B天線好呢？對于工程架設——或者說天線應用來說，當然可以得出這個結論。但是對于天線研發來說，就未必。如果A天線在100~200MHz頻帶內，阻抗變化很大，其阻抗的矢量繞著50歐轉了一個大圈。而B天線的阻抗卻幾乎不變，那么，對于B天線，只需要稍微進行一點匹配，就能把駐波調整到1.5甚至1.2以下。而對于A天線，無論怎么匹配，都只能把其中某個很窄的頻率（例如150~160MHz）的駐波系數調整到1.2以下，而與之背離的某個地方，就會冒到2.0以上…… 顯然，B天線更受歡迎。這個例子說明，具備阻抗測試功能的天線分析儀更適合于天線的研發，尤其是寬帶天線的研發。業余無線電天線一般都是窄帶工作的，阻抗分析優勢不一定明顯，但是它可以提供有關調試方向的重要參考，通過一些手段，還能測試電感、電容等元件，所以對于愛好者中的骨灰級DIY派來說，具備阻抗顯示功能的天線分析儀有重要意義。
在專業領域，還需要測試天線的方向圖、極化特性等指標。測試這些指標需要用標準天線和測試接收機在不同的方位接收待測天線發射的信號（或者待測天線在轉臺上轉動）。具備這種功能的儀器當之無愧的叫天線分析儀。當然，網絡分析儀經過適當?shù)臄U展也可以勝任這項工作。
天線分析儀就是一種網絡分析儀。只不過它只適合測試單端口網絡（比如一個負載、天線），在測試雙端口網絡（例如：一個濾波器）或多端口網絡時，其它的端口要接上匹配負載，這時它測到的是網絡的反射特性。通常說的網絡分析儀具備雙端口測試能力，可以測試信號通過待測器件（比如濾波器）以后產生的變化。這里同樣包括幅度的變化和相位的變化，進一步還有時間的延遲。而幅度、相位、時間延遲與頻率都是有關系的。現代網絡分析儀能夠把它們隨頻率的變化關系，以幅頻特性圖、相頻特性圖等形式展示出來。一些高檔網絡分析儀還能將它們與待測器件的輸入功率之間的關系展現出來，并能顯示延遲特性圖。
與天線分析儀類似，雙端口測試時，幅度的變化、相位的變化可以用幅度檢波器、鑒相器等裝置加以比較得到。只不過參與比較的不再是正反向信號，而是輸入信號和輸出信號。
標量網絡分析儀可以展現幅頻特性。矢量網絡分析儀除了展示幅頻特性外，還可以展示相頻特性。兩種網絡分析儀要展示延遲特性，從原理而言都需要采取一些措施。不過，矢量網絡分析儀只需要對相頻特性進行一次微分，并不需要增加硬件，因此高檔矢量網絡分析儀一般標配了這樣的功能，而標量網絡分析儀卻需要增加產生脈沖或調制信號的硬件，因此很少配有這種功能。
對于一個雙端口的待測器件，很多時候我們希望了解兩個端口的反射特性，以及該器件正反兩個方向的傳輸特性。用天線分析儀測試反射特性，需要對兩個端口各測一次。用傳統的網絡分析儀測試傳輸特性時，需要把待測器件顛倒過來再測一次，否則不但測不出兩個特性，甚至無法構建校準模型，一個特性也測不出來，而且顛倒端口可能還會帶來新的誤差。有沒有網絡分析儀可以一次性把兩個端口的反射、傳輸特性，共四個特性測出來呢？當然有，而且現在已經成為矢量網絡分析儀的主流。目前商品的矢量網絡分析儀，兩個端口內部各配置有兩個定向耦合器，只需切換一下信號源連接的端口即可調換方向，兩步測出四個特性。大體上只有一些手持式的矢網需要人工調換器件方向了。而標量網絡分析儀卻幾乎沒有能夠自動調換的。除了上面說到的兩端口網絡分析儀，隨著射頻技術的進步，端口數更多的網絡分析儀也變得常用起來。
前面說到天線分析儀就是一種網絡分析儀。如果我們把具備測試反射和傳輸兩種信號流程特性的網絡分析儀稱作“標準的網絡分析儀”的話，天線分析儀相當于半臺標準的網絡分析儀；相對于能自動調換方向的網絡分析儀而言，天線分析儀就相當于四分之一臺了。有些網絡分析儀不具備定向電橋，只能測試器件的傳輸特性。如果要測試反射特性，就需要外置定向電橋。這種網絡分析儀，也可以算半臺標準的網絡分析儀。帶跟蹤源的頻譜儀就是這種情況，并且多數只具備標量測試功能。

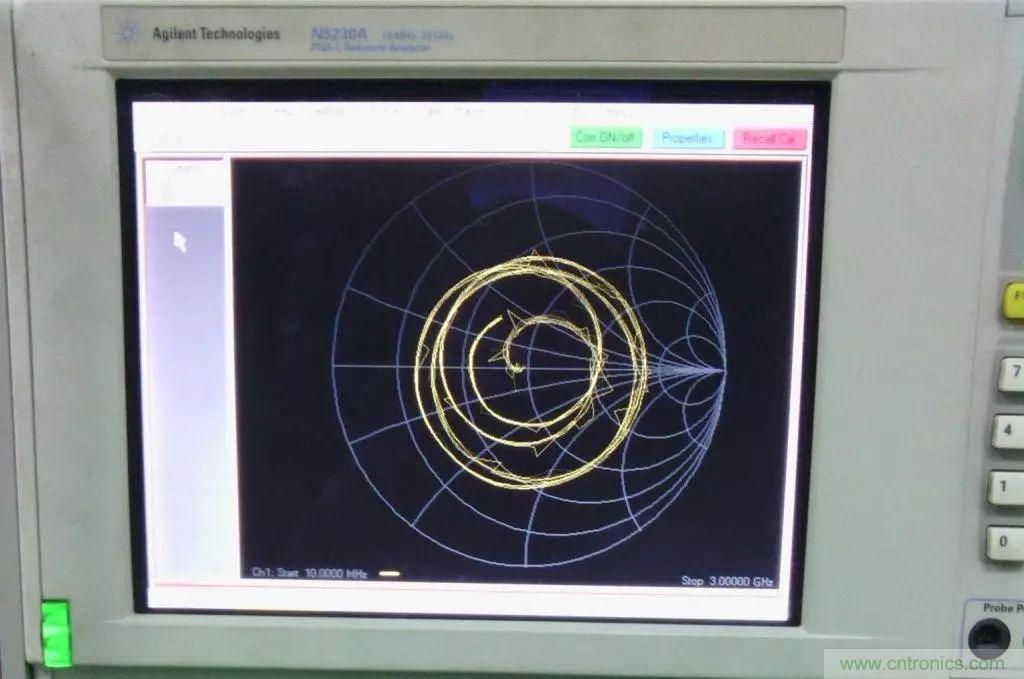

圖：用矢量網絡分析儀測一臺信號源的輸出阻抗，此時信號源正在進行掃頻工作，可以明顯的看到信號源的輸出對矢網的干擾（尖峰），事實上阻抗也不正確（圓環狀曲線半徑變大了）–科創儀表局供圖
不論是標量網絡分析儀還是矢量網絡分析儀，都有兩種不同的類型：直接檢波和基于跟蹤接收機的中頻檢波。直接檢波方式結構簡單，成本低廉，目前的標量網絡分析儀還在大量使用，只有高檔的標量網絡分析儀才采用中頻檢波。習慣上，采用直接檢波的標量網絡分析儀又被稱作掃頻儀。在矢量網絡分析儀中，中頻檢波已經成為標準方式。混頻并不會丟失相位信息，同時能夠用中頻濾波器濾掉信號源的諧波帶來的變頻產物，僅僅把有用信號提取出來。因此使用中頻檢波能夠大幅度提高網絡分析儀的動態范圍，降低對信號源純凈度的要求。
再回來看看天線分析儀。采用直接檢波的天分有一個嚴重的弊端：如果待測天線已經架設到開闊的地方，來自空中的電波信號會和反射波一起進入儀器的檢波器。如果空中的信號很強，就可能掩蓋掉天線本身的反射波。在測試短波天線、寬帶天線時，這種現象非常明顯，甚至在大多數情況下無法測試。解決該問題的常用辦法是提高儀器的輸出強度，使反射波的強度遠大于天線接收到的信號。一般儀器能達到的輸出強度頂多20dBm，實踐證明對于架在城市樓頂?shù)膶拵Ф滩ㄌ炀€而言，仍然顯得太小。這一問題的最終解決，還是得采用中頻檢波。
帶跟蹤源的頻譜儀是一種典型的采用窄帶中頻檢波的兩端口網絡分析儀。它的測試原理和采用中頻檢波的高檔標量網絡分析儀相比沒有特別的不同，如果一定要找出區別，通常體現在這幾方面：頻譜儀具有性能更好的接收裝置，一般來說具有良好的干擾抑制能力和更高的靈敏度；頻譜儀的中頻濾波器形式與某些標網可能不同，標網可以使用矩形濾波器；頻譜儀的跟蹤源輸出幅度一般來說都很低，而高檔標網常常做到10dBm，與接收機增加的動態范圍相比，因為跟蹤源幅度較小而損失的動態范圍往往更多。頻譜儀一般不具備混頻器測試功能，在曲線的歸一校準等方面，功能也沒有網絡分析儀強大。當然事無絕對，現代儀器的發展方向是面向用戶需求提高綜合解決手段，具備完善標網功能的頻譜儀早已面世；在手持式頻譜儀中，可以選配雙端口矢網功能的儀器也能買到了。
標量網絡分析儀能夠滿足無線電愛好者的一般需求，例如調試天線、濾波器、雙工器、放大器、分路器和檢查饋線的損耗等，靈活應用，還能擴展一些用途。矢量網絡分析儀能夠從相位信息中提取出有用的復阻抗參數，對于匹配放大器的輸入輸出級、DIY新型天線等多種工作具有更大的指導意義，因此更適合于各種研究開發目的。選擇什么樣的儀器主要依據測試目的而定，當然與預算也有很大關系。如果您的測試必須了解準確的相位及其衍生數據，就必須選用矢量儀器，同時也就意味著需要增加預算。
