中心議題：
- RS-485 介紹及RS-485 接口規格
- TBU-P40-G TVS 如何提供有效的線路防護
- RS-485 接口三級防護方案的實現
- Bourns® TBU® 高速保護器的工作原理
- 三級防護線路中主次級保護器的選型
- 瞬態浪涌測試數據
應用RS-485 差分通信接口的程序控制系統設計在安裝和調試過程中要能夠承受嚴苛的條件，需要在瞬態浪涌和雷擊等條件下也可以繼續工作。如何使用合適的線路保護的方案來滿足不同需求的RS-485 接口防護，使電路設計更加簡單，防護等級更高？閱讀本文，學習巧用TBU高速保護(HSP), MOV(金屬氧化物壓敏電阻)，GDT(氣體放電管)，TVS（瞬態電壓抑制器）恰當組合實現要求。
現今的程序控制架構和閉環回路系統發展為許多串行支路,其采用點對點,多路或者是多點系統. 串行支路的距離從幾米到一千米以上.數據傳送協議包括TIA/EIA-485, TIA/EIA-232,TIA/EIA-422, 現場總線,CAN 總線, PROBUS, INTERBUS 和LVDS.它們都可以和不同的遙控器件進行通信,這些通信器件包括傳感器,制動器,監視器. RS-485 差分通信接口用于長距離并且要抗共模干擾的通信傳輸,尤其適合于在工廠的程序控制. 程序控制系統設計在其安裝和調試過程中要能夠承受嚴苛的條件,在瞬態浪涌和雷擊等條件下也可以繼續工作.這個應用文檔的目的在于如果使用線路保護的方案來滿足不同需求的RS-485 接口防護。美國柏恩Bourns的線路保護方案和測試功能板可以輔助系統設計人員利用BournsTBU高速保護器(HSP), MOV(金屬氧化物壓敏電阻)，GDT(氣體放電管)，TVS（瞬態電壓抑制器）來實現其要求。
RS-485 簡介
RS-485 是一種工業通信接口，其特點是在短距離傳輸時速度可以到35Mbps,長距離時速度可以到達100 kbps.由于外界環境或者大的感性負載等原因，瞬態脈沖和浪涌也會在其數據線上產生，尤其是在長距離傳輸中還很容易遇到線錯接或者短路等突發問題，這些問題都會使其性能下降而影響到整個系統的數據傳輸。RS-485 通常被應用于樓宇自動售貨機，安防監控系統等。
RS-485 系統固有的優勢能比較堅固于許多其它的傳輸形式，它的信號采用二線制的差分信號，聯系于參考電壓，這個參考電壓通常（但不全是）是地電位。RS-485 具有較強的抗共模干擾能力，例如地干擾或者馬達的感應噪聲等。同時它采用較高于常用通信系統的電壓使它比其它通信網絡和系統更加堅固。例如以太網信號是2V，通用的USB 標準協議是5V， 而RS-485 允許的共模電壓為-7V 到+12V，它的壓降即使是在較長的傳輸節點上也是可以接受的，而不需要增加額外的昂貴器件。
RS-485 接口規格

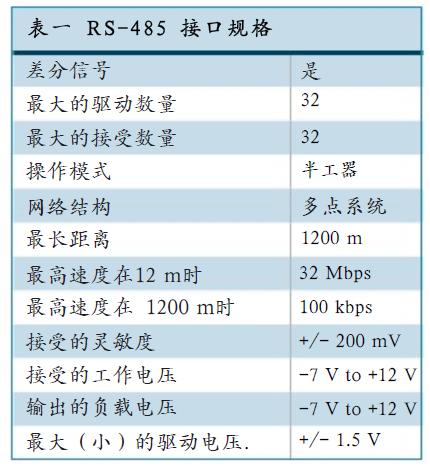

表一詳細的說明了RS-485 接口的規范。主要的參數包括-7V 到+12V 的工作電壓，32Mbps 的數據傳輸速度已經1200 米的傳輸距離等。一個完全兼容的RS-485 接口必須符合 IEC61000-4-2（靜電），IEC61000-4-4（群脈沖）和 IEC61000-4-5 （浪涌）標準。
每個串口設計都要服從正常的推薦的電壓范圍，RS-485 定義了保護的多少當其電壓超過了-7V 到12V。如果環境要求總線要承受24V，那么額外的保護措施是必要的并且還要符合其原有的標準。美國柏恩(Bourns) 可以提供各種不同種類的過電流，過電壓線路保護技術。具體的器件選擇取決于實際應用和工作電路的具體要求。
RS-485 接口的防護
通常情況下采用的RS-485的保護方案包括一個瞬態電壓抑制器二極管陣列，如使用美國柏恩(Bourns® )的CDSOT23-SM712， 這個單顆雙向的器件為RS-485提供了異步過電壓保護當其超過-7V到+12V的共模電壓范圍。如果RS-485系統不是室外使用，瞬態電壓抑制器陣列可能就可以滿足保護的要求。
TBU-P40-G TVS 如何提供有效的線路防護

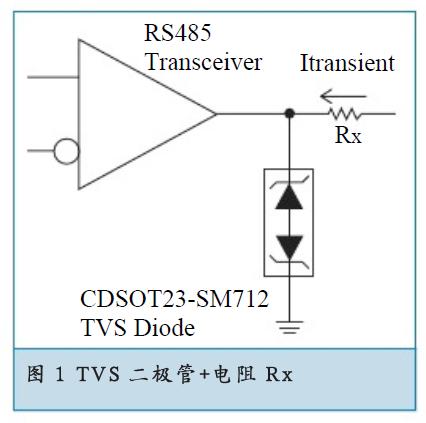

單極的瞬態電壓抑制器二極管可以有效地嵌位信號總線上瞬態的脈沖電流。Ipp是瞬態電壓抑制器二極管能承受的最大的電流。二極管暴露在較高的瞬態電壓下，要考慮加載在它上面的電流大小，一定要保證其不能超過額定的最大電流。如圖1 所示，瞬態電壓抑制器和一個串聯電阻Rx的網絡來實現低等級的保護，當瞬態電壓增加時，二極管和串聯電阻的額定功率也隨之增加也保證能限制二極管中的電流要低于額定的最大電流。瞬態能量是關于脈沖寬度，持續時間和瞬態斜率dv/dt 的函數。大多數瞬態電壓抑制器的規格書中都會提供瞬間脈沖功率Ppp 在8/20us 或10/1000us的數值。除此之外，瞬態電壓抑制器的規格書中還會提供一個對數關系的曲線圖表來描述不同脈沖寬度下瞬態電壓抑制器的性能表現。
隨著瞬態能量的增加，這種單級保護方案的不足會凸顯出來。 例如當串聯電阻的功率增加來限制瞬態電壓抑制器的電流時，電阻自身上的壓降會影響正常工作時的信號傳輸水平。從而也會影響其通信環路的傳輸距離。這時我們可以用三級防護的模式來做到較大瞬態能量的保護，使其對傳輸距離影響最小，占用的版面空間也最小。
下頁內容：三級防護方案的實現、TBU® 高速保護器的工作原理
[page]
實現有效的電路防護

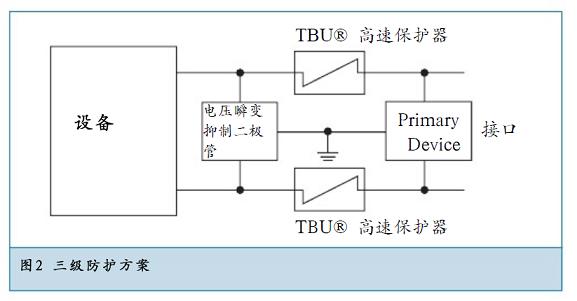

圖表2 所示，三級防護方案提供了最佳的方案。它使RS-485 收發器承受更高等級的防護。此方案采用瞬態電壓抑制器次極防護，美國柏恩(Bourns® ) TBU®高速保護器用來協調匹配，金屬氧化物壓敏電阻或者氣體放電管用于初級保護各個保護元器件協同合作，可以使RS-485 更加強壯，承受更高等級的防護，遠遠優于單級保護的作用。
三級防護方案的實現
圖2 所示三級防護方案協同合作達到保護的目的。選擇不同的元器件實現其瞬態保護在接口瞬態能量注入的地方。金屬氧化物壓敏電阻或者氣體放電管可以保護TBU®高速保護器不被大的瞬態電壓破壞，當線路中的電流超過了TBU®高速保護器的限制電流，美國柏恩(Bourns® ) TBU®高速保護器會在1 微秒之內限制電流流入后端設備，TVS 二極管僅靠著RS-485 傳輸器可以很好的嵌位其電壓，使RS-485 信號在其規定的電壓信號內正常傳輸。
理解Bourns® TBU® 高速保護器的工作原理
美國柏恩(Bourns® ) TBU® 高速保護器的TBU-CA 系列產品是低容值，單路雙向，高速線路保護器件，采用了高壓MOSFET 半導體工藝。TBU® 高速保護器用來保護電路的短路故障，交流電搭接，交流電串擾，雷擊浪涌，并且可以恢復使用。TBU® 高速保護器具有前所未有的反應速度，布線簡單，封裝尺寸只有6.5x4mm 大小。美國柏恩(Bourns® )TBU® 高速保護器采用表貼的DFN 封裝，完全符合RoHS 規范和無鉛制程。

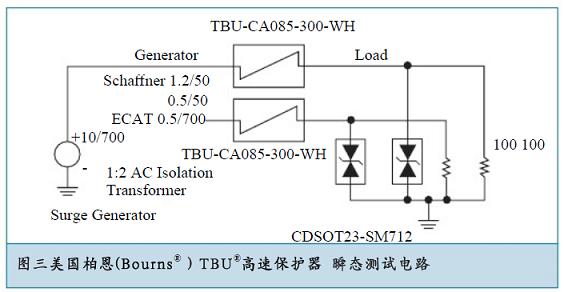

三級防護的拓撲結構可以承受大的瞬態能量通過TBU® 高速保護器 1微秒的反應速度以及TVS和金屬氧化物壓敏電阻/氣體放電管的主次級防護。在正常工作情況下，TBU® 高速保護器表現為一定電阻特性串聯在工作線路中。當瞬態電流增加超過TBU® HSP的觸發電流時，TBU®高速保護器關斷為高阻狀態，有效地截止了瞬態電流對RS-485收發器的影響。美國柏恩(Bourns® ) TBU® 高速保護器的響應速度非常迅速一般在1us 之內，并且擁有較寬的工作頻段。在任何形式的線路中，電力線串擾和高能量脈沖都是一個明顯的挑戰，尤其是在有限的版面空間下。如前所述，瞬態電壓抑制器二極管和電阻形成的單級保護方案可以有效地保護中低級別的瞬態保護但不法對電力線串擾和大電流提供有效保護。美國柏恩(Bourns® ) TBU®高速保護器可在很小的貼片封裝里有效的抵擋265V 的電壓和20KA 以上的浪涌電流。為演示三級防護方案的防護能力采用圖三所示的線路，100 歐姆的負載電阻在實際電路中不需要使用。此線路用來模仿應用電路中負載的特性。
三級防護線路中正確選擇主次級保護器
使用初級保護器的目的在于保護美國柏恩(Bourns® )TBU® 高速保護器不被過電壓損壞掉,通過初級保護器的電壓嵌位或者泄放的脈沖電流一定要小于器件的額定通流量.Isurge=Vgenerator/Rgenerator, Isurge 以IEC61000-4-5 中規定的瞬態威脅為基礎。次級電壓保護器的電壓選擇必須保證RS-485 收發器不受大于其最大承受電壓的威脅。由于TBU® 高速保護器是小于1 微秒的快速響應速度，所以只有很小的電流通過級次電壓保護器。電容值是主次級電壓保護器的另外一個關鍵考慮因素。如果超過了傳輸界面允許的最大電容值，那么節點的帶寬就會受到相應的限制。這個電容值是數據線，連接器和線路保護器件的影響總和。能估算到的數據線和連接器的最大容值將決定你所用保護器件的容值大小。
瞬態浪涌測試數據

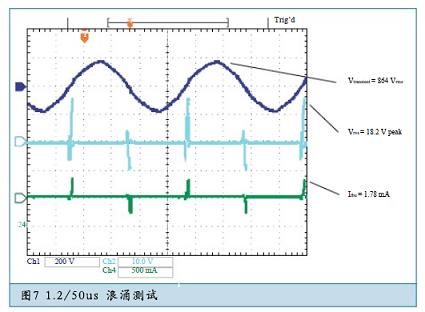

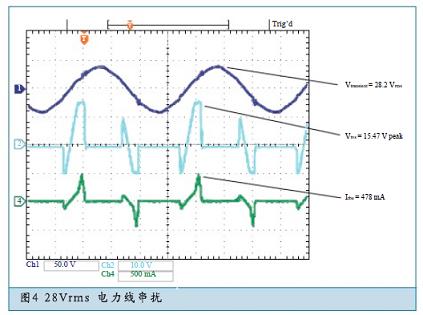

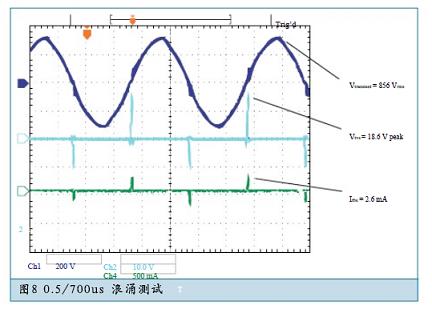

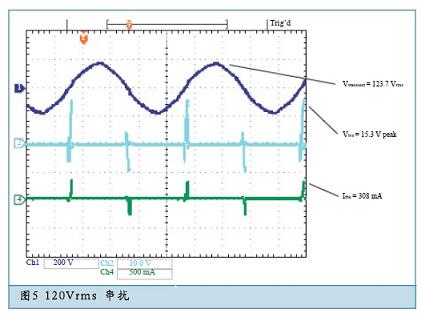

如下的示波器波形有助于理解TBU®高速保護器在不同的瞬態浪涌等級和電力線串擾等方面的三級保護方案中的性能.用如圖3 所示的線路進行演示,不難發現次級的瞬態電壓抑制器中流過的能量已經很小,TBU 上面流過的電流相對于浪涌電流來說也是微乎其微。
下頁內容：瞬態浪涌測試數據
[page]
以上所示的電力線串擾和瞬態脈沖測試很好的證明了TBU® 高速保護器在線路中限制負載電流的快速響應性能。 此外這種三級防護的結構使設計者更輕松的選擇主次級電壓保護器來達到預期的保護效果。
使用TBU®高速保護器處理直流電源故障

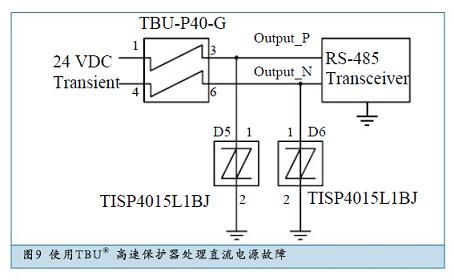

工業通信系統中直流總線用于繼電器控制或者制動器是非常普遍的。當直流電源總線錯誤安裝或者錯誤搭接在RS-485 的差分信號線上時，其后果非常嚴重。TBU® 高速保護器用在線路中可以很好的過流保護作用并且是多次可恢復式的。圖9 所示的電路利用P40-G240-WH 高速保護器來處理±24 V 電源故障。
使用TBU® 高速保護器處理直流電源故障
圖9 使用TBU® 高速保護器處理直流電源故障TBU®高速保護器上電壓超過 Vreset (典型值為7V)，TBU® HSP 為呈現出高阻狀態。當發生直流電源故障時，晶閘管（TISP4015L1BJ）用于泄放故障電流。通過TBU® 高速保護器上面的24V 電壓超過了P40-G240-WH 的Vreset， 使其進入保護模式。當24V 的故障被排除，TBU® 高速保護器會重置，RS-485 會重新正常工作。P40-G240-WH 可以處理不超過40V 的電源故障。
結合圖3 的瞬態浪涌保護方案和圖9 的直流電源故障方案，快速的瞬態浪涌保護和交直流電力線串擾可以用圖10 所示的方案完好的實現。
下頁內容：Bourns RS-485 應用測試板
[page]
圖10 中，在氣體放電管用來處理大的能量脈沖的同時，金屬氧化物壓敏電阻用于ESD/EFT 的防護，這樣可以防止TBU-CA085 上高于850V的電壓。在P40-G240 前，背靠背的二極管用于保護P40-G240-WH，使線上電壓不超過40V。 直流電源故障依靠晶閘管（TISP4015L1BJ）和P40-G240-WH 協作防護。
Bourns RS-485 應用測試板

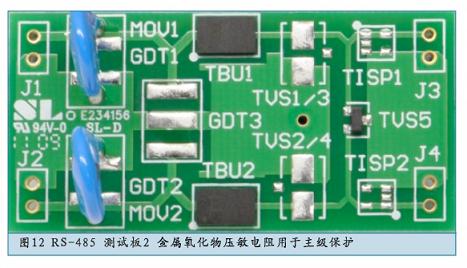

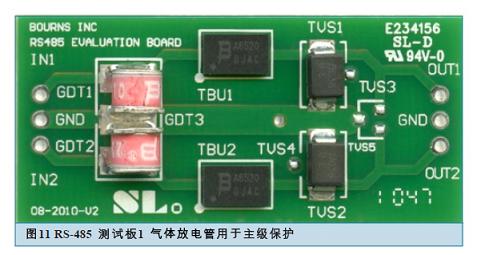

我們有兩種使用了TBU-CA 系列的測試板供給廣大用戶。RS-485 測試板1 是使用了氣體放電管的方案，它可以支持寬的帶寬（信號損耗較少），因為氣體放電管的極間電容小于1pf. RS-485 測試板2 可以在10MHZ 以上的信號系統中使用，它的主級保護器使用的是金屬氧化物壓敏電阻,它可以提供一個低成本的RS-485 方案，通流能力可以達到2.5KA。這兩個方案可以給客戶提供一個比較靈活的選擇。
總結
推薦的三級防護方案以美國柏恩(Bourns® ) TBU®高速保護器為特色提供了一個性能優越于同類競爭對手的方案。設計工程師可以充分利用此方案來提高RS-485 接口的瞬態浪涌防護等級。它具有明顯的抗交流電串擾，ESD，EFT 防護能力。美國柏恩提供的RS-485 接口保護方案結合柏恩 TBU®高速保護器限制流入的電壓和能量,加上初級保護的氣體放電管或者金屬氧化物壓敏電阻以及次級保護的TVS 二極管使得防護方案變得簡單容易.使用TBU® 高速保護器的方案可以使RS-485 接口過壓保護和過流保護等級大幅度提高.
