在高度地球環境保護、防止溫室效應減少二氧化碳的時機中，功率測量相關需求和愿望非常強烈。在新能源中，太陽能發電、風力、生物、原子能發電、燃料電池的需求增長。節能設備中，冷暖空調設備和工廠產線用的變頻器馬達、空調、冰箱、洗衣機方面，也針對節能和高效實施了一些改善工作。另外，EV和電池相關的需求也成上漲趨勢。同時，三相馬達和變頻器的高效化成為當務之急。
功率測量的多樣化和測量范圍的擴大
在強化新能源相關系統的開發和設備的節能化的進程中，針對功率測量方面的要求涉及許多方面。圖1是變頻器馬達測量的典型例子，而且最近的動向和測量需求的主要方面，可列舉出以下事項：
① 希望非接觸、高精度的測量功率（變頻器的輸入和輸出同時測量）
② 希望1臺功率計能測量諧波畸變率和變頻器干擾等的測量參數
③ 增加DC-AC轉換（PWM變頻器）的應用
④ 提高扭矩控制變頻器的性能
⑤ 變頻器、馬達、電力調節器的高效化
⑥ 將測量范圍從研發擴大至設定現場

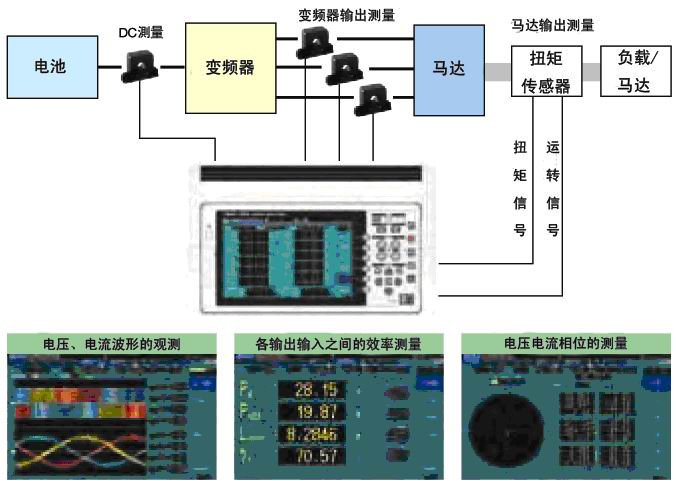

圖1 變頻器馬達的典型測試例
EV用最新馬達的評估和分析
為了測量馬達/變頻器的效率，首先需要同時高精度的測量變頻器的輸入和輸出功率后計算效率。此時，可測量高電壓/大電流的以及增強了絕緣功能、擴大頻率特性的功率計顯得尤為重要。電壓測量方面對于AC1000輸入的呼聲越來越高。電流測量方面，有可測量從微小電流到500A的大電流的鉗式電流傳感器。之前所謂的高精度功率計，僅僅是在分流器輸入方面實現了而已，如果要滿足上述所有要求一直是非常困難的。
3390配上高精度的鉗式電流傳感器，達到高精度的功率測量。9709實現了超過分流器輸入的最高精度+0.16%，可用于變頻器馬達測量中所必須的DC，0.5Hz～150kHz的寬帶寬測量。
進行馬達分析時，測量正確諧波的基波電壓/電流及其相位是必不可少的。3390適用于增量編碼器，簡單、準確的測出馬達的同步信號。可通過使A相和Z相同步后，對馬達的輸入電壓/電流做諧波分析，從而測量電相角。
另外，3390可對馬達的同步頻率0.5Hz和諧波進行分析。和0.5Hz～５kHz的基波頻率同步，在功率測量同時進行最大達100次的諧波分析。據此，能對低轉速的馬達進行諧波分析。
另外，可用矢量表示馬達的電相角，用X-Y表示馬達的運轉特性。馬達評估不可缺少的溫度數據也可同時測量。因此，1臺儀器便可測量變頻器效率、損耗和馬達能耗。
[page]
變頻器設備的評估和分析
變頻器設備的功率測量方面需要注意的一點，是測量三相馬達時發生接線錯誤的情況。由于使用3390可邊看著接線圖的畫面，掌握接線和輸入的狀態，正確測量，因此可減少測量誤差。收集到的數據最后都用電腦進行管理，而3390最多可連接4臺同時進行測量實現PC測量（LAN、USB），適合于自動化和多通道測量。任何人都可簡單、高精度的對變頻器的效率和損耗進行測量。
另外，在變頻器馬達的測量中有以下一些重要參數。
- rms值：基波+載波成分的有效值
- mn值：接近基波成分的有效值（MEAN值）
- fnd值：基波真有效值
- thd值：顯示測量波形的畸變情況
- unb值：顯示各相之間的平衡狀態
- +pk值：測量中的波形的正/負最大值
- dc值：顯示對馬達有害的DC成分
- ac值：在rms中除去DC成分的有效值
- f值：各相的頻率
此外，3390還具備以X-Y圖表顯示來確認變頻器的動態特性的功能，變頻器不可或缺的諧波測量功能，用FFT評估影響變頻器的干擾的功能（可達100kHz）等（圖2）。而且，利用3390的500k采樣/秒的高速采樣率，來顯示電壓/電流波形（圖3）。之前，需要使用數字示波器和差分探頭、鉗式電流傳感器來觀測波形，非常麻煩，現在1臺3390即可實現。
FFT分析（干擾分析） 諧波分析（波形畸變分析）
●500kS/s等 固定采樣率 ●和輸入波形同步采樣

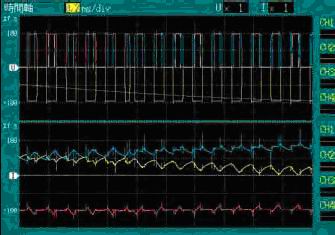

圖3 500k采樣/秒的高速波形例
