【導讀】基于較強的絕緣性能和穩定性好，門驅動變壓器經常的被用于驅動半橋功率電路中。但是如果希望它們都關斷一段時間，很有挑戰。一般的做法是加一個電阻，但是這種方法無形中提高了成本，還浪費了很多功率。不用擔心，福音來了，這里有個好方法——能快速關斷的門驅動變壓器電路設計。

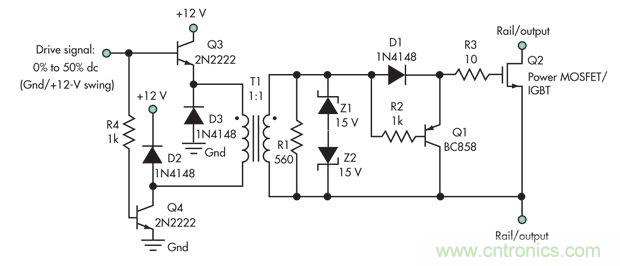

門驅動變壓器的絕緣性和穩定性好，經常用于驅動半橋功率電路。但是要讓它們都關斷一段時間，很有挑戰。一般會加一個電阻，消耗更多的功率和成本。怎么辦？美國的高手李科.馬力給了這個電路圖設計。
到MOSFET的驅動信號可以從50%一直到零，當T1充電的后，第二個通過D1輸送電流，給門充電。松開后，第二個輸送一個低功耗的負峰，然后到零。Q2的門仍然有電，Q1關斷Q2的源電流，這樣，門就可以迅速地放電。
