1 引言
數字電位器（DCP）是數控電阻大小的器件，數控的接口方式有直接按鍵方式、三線接口方式（選片線、方向線、脈沖線）、SPI接口方式和I2C接口方式。通常用于校準系統精度和控制系統參數的大小。
2 脈寬調制模式
早上20世紀60年代，電源的開關調節首先應用在軍用電源的設計中。它的優勢在于重量輕和效率高，可以控制均衡電量的加載，就是控制均衡電壓的供給，通過高速動作的開關量的開和關來實現。如圖1所示，加載到電阻器上的平均電壓Vo(avg)=(ton/T)×Vi，這種控制方法就稱為脈寬調制模式。本文概述在二種類型DC-DC變換器中數字電位器的應用，包括如何調節反饋電阻來獲得輸出電壓。
3 降壓型DC-DC變換器
圖2所示為降壓型DC-DC變換器的典型電路，當控制器IC感應到輸出電壓Vo太低時，啟動通道上的晶體管Q給電感器L充電，同時也對電容器C充電，當輸出電壓V0上升到一個預定值時，控制器關閉通道上的晶體管Q，電感器L和電容器C上獲取的能量通過肖特基二極管構成的回路自由釋放，從電感器L到電容器C進行有效的能量傳輸會消耗一部分能量，因此加載在負載上的電壓有所下降。

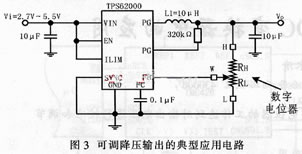

以TI公司的TPS62000型電路為例，如圖3所示，它是低噪聲同步降壓型DC-DC變換器，內部采用電流模式PWM控制器，工作頻率典型值為750kHz。在關閉模式下，電流損耗可降低到1μA，非常適合于1節鋰離子電池、2節到3節鎳鉻、鎳氫電池或堿性電池。2節電池供電時，輸出最大電流為200mA；3節電池供電時，輸出最大電流為600mA。
當數字電位器調節到RH=82kΩ,RL=18kΩ時，輸出電壓；
Vo=0.45×(1+82kΩ/18kΩ)=2.5V；
當數字電位器調節到RH=85kΩ,RL=15kΩ時，輸出電壓
Vo=0.45V×(1+85kΩ×15/kΩ)=3.0V。
[page]
4 升壓型DC-DC變換器

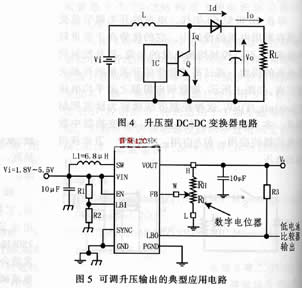

圖4所示為升壓型DC-DC變換器的典型電路，通過控制器IC延長啟動晶體管的時間，以增加電感器的峰值電流來達到升壓目的。傳輸作用的計算公式為
Vo=VIN[T/(T-ton)]
式中，T為晶體管啟動和關閉的周期；t(on)是晶體管啟動的周期。
以Xicor公司的3線接口（CS、U/D、INC）、100抽頭X9C104S型電路為例，它的電位器阻值為100kΩ，每次調節的電阻值為1kΩ。3線接口可設計成單片機控制或按鍵直接控制（外擴邏輯電路），在減小數字電位器RL的阻值時，輸出電壓V0會增加。由于該電路是DC-DC升壓型器件，因此輸出電壓V0最小為輸入電壓VI。
數字電位器的內部結構如圖6所示，它用控制MSO管的開關來調節滑動端VW在VH和VL之間多個等值電阻的位置，抽頭數越多，等值電阻越多。調整的范圍越寬，對DC-DC變換器的輸出電壓調整幅度越小。
