【導讀】前面小編也為大家拆解過最聰明的智能LED燈Hue，從Hue推出后，市場上先后也出了很多無線智能LED燈。最近很火熱的國產智能LED燈iMagic，也是如此，它采用最新BLE技術的無線智能LED燈，可除了擁有一般的功能外，該燈可以通過APP端導入音樂，讓燈光隨音樂變換。是不是很“炫”？當然“炫”不能打發掉工程師們，本文就為大家拆解iMagic，看看它到底如何值得工程師們擁有？
自從飛利浦推出其智能無線照明系統Hue以后，國內市場上也推出了很多款通過WIFI或者藍牙來控制的無線智能LED燈照明方案。無一例外地，用戶可以通過安裝在手機的客戶端對LED燈得開關、亮度、色彩進行控制。
電子發燒友網小編最近也從國內的智能照明廠商手上拿到了一款情景照明的LED燈的工程樣機——iMagic，沒錯就是這款在點名時間眾籌的iMagic。根據設計廠商介紹，這是一款采用最新BLE（藍牙4.0）技術的無線智能LED燈，能通過智能設備無線控制LED燈的開與關，調節燈光的顏色、亮度，設定定時開關及燈光音樂律動。

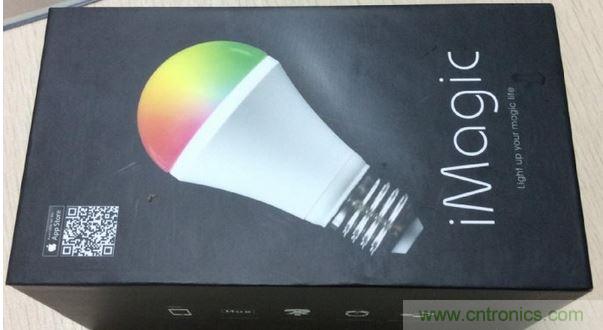

iMagic外觀極其簡單，上手先來看看包裝盒真身。

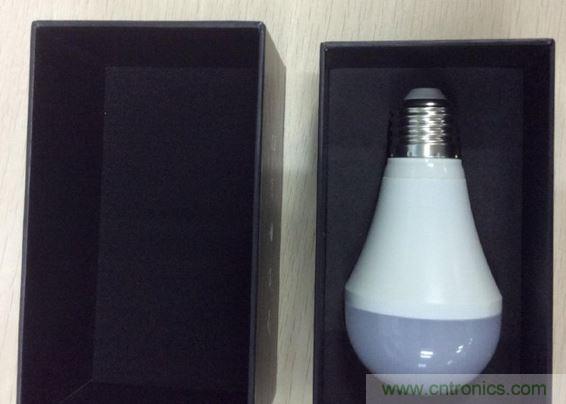

打開盒內所見。
目前iMagic藍牙等只支持IOS控制，因此小編拿出ipad，下載app，準備體驗一下其服務。
首次打開APP，這個燈和其他藍牙設備一樣都需要配對，這個大家都懂，在執行了配對之后，小編對燈的開關、亮度調整、色彩調整、距離等多方面都做了測試，效果都都挺令人滿意。
另外這個客戶端還有個燈光音樂律動控制功能，用戶可以通過在APP端導入音樂，然后讓燈光跟隨音樂節奏進行變換。不得不說，這真特么是個好體驗，誰用誰知道。

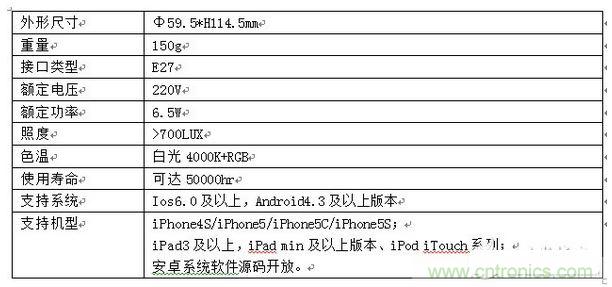

當然，作為一個極客，如果只是沉醉于其電光幻影里面，一個“炫”的評價就打發掉你們這些想看熱鬧的工程師，相信你們也不會答應。因此小編決定把它拆掉。在拆之前，我們先了解一下這個LED燈的具體參數：

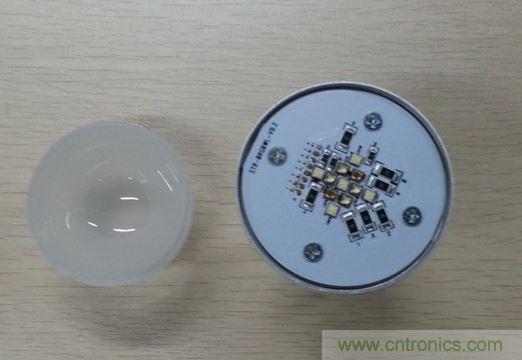

說句老實話，小編以前也沒拆過這玩意，讓我好生糾結，首先先把底部的燈罩拿下來，大家就可以看到PCB板子上面的燈珠和電阻，共有11顆歐司朗燈珠。

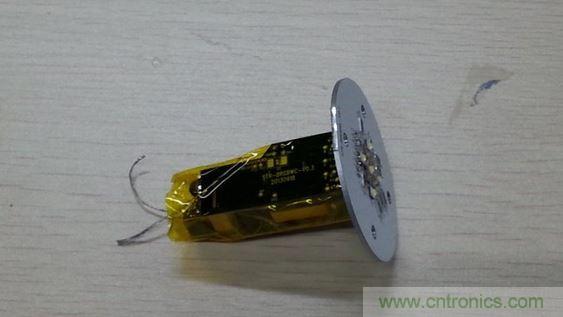

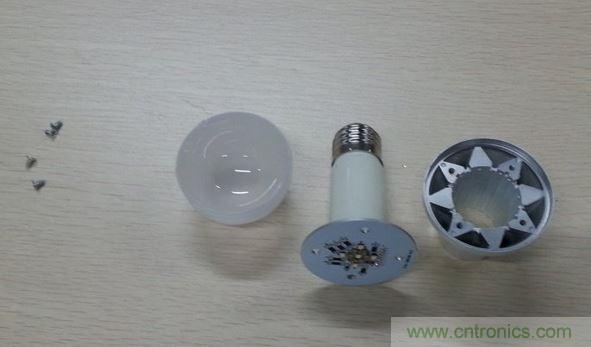

在把固定的螺絲去了以后，小編發現再想深入一步的時候，不知道該怎么下手了，細致觀察了一段時間以后，發現不破壞模具而拆解，是根本不可能的。為了大眾一飽眼福，我們唯有采取了暴力一點的方法。在螺紋燈頭和散熱基座中間有個固定的塑料圈，就從這里下手，什么鉗子、鑷子、剪刀都排上用場，把這個塑料圈剪掉以后，散熱基座就被我卸下來了。
到了這個時候，還是無法看到無線模塊和降壓模塊的真身。為了一探究竟，并避免破壞掉PCB板，我們唯有從螺紋燈頭入手，這里用的工具還是剪刀。在把螺紋燈頭剪開以后。我們終于看到了藍牙模塊和電源模塊：

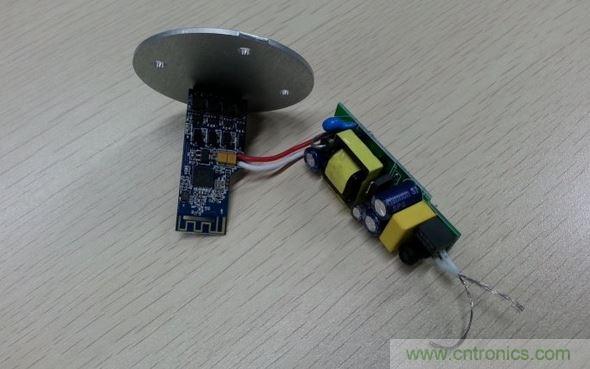

整體構件。

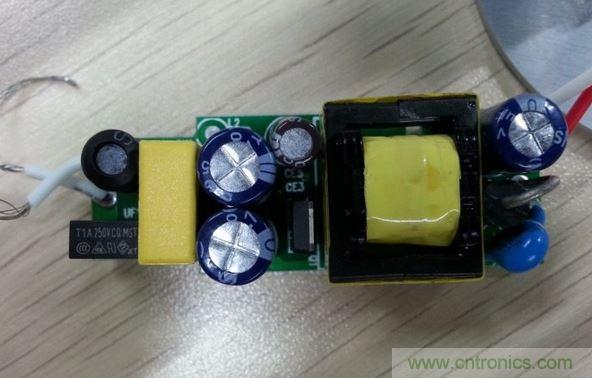

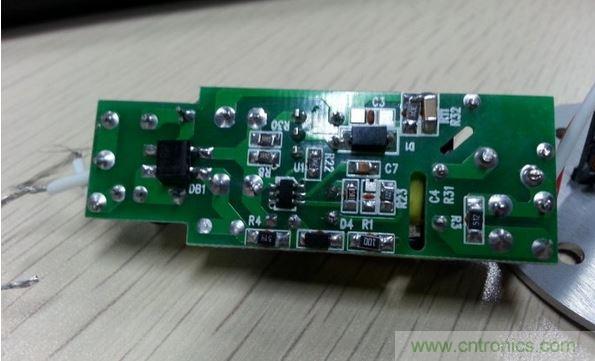

電源模塊。
在初步了解了燈的整體構造以后，我們來了解一下各個模塊的功能：

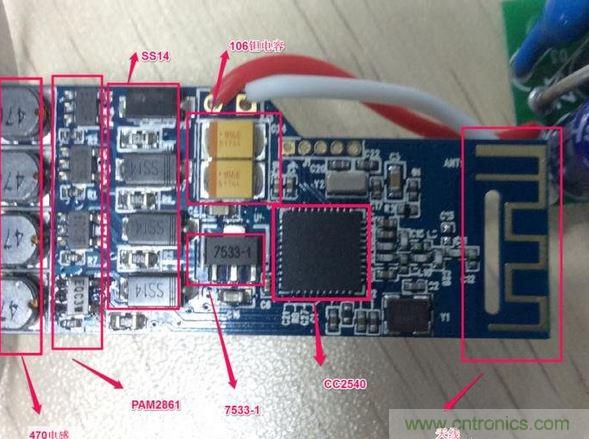

在對整個系統了解完以后，我們繼續探究一下整個智能LED燈的關鍵部分——藍牙和LED驅動模塊的組成，如下圖所示：

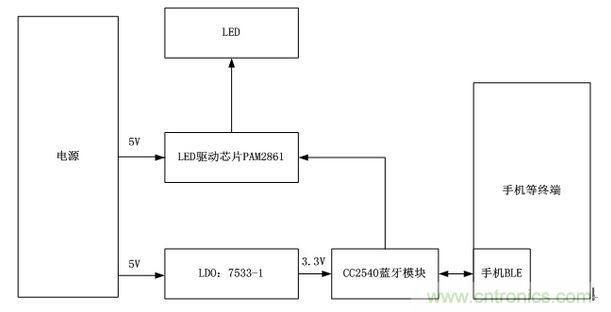

看完上面的PCBA板，我們?cè)賮?lái)看下整個系統的原理框圖：
LED驅動我們常用的是恒流驅動，而iMagic選用的是PAM2861這顆芯片，PAM2861是一款于連續工作模式下的降壓轉換器，內置高精度電流檢測器，能通過外置電阻設定輸出電流，電流檢測電壓極低，只有0.1V，輸出恒流精度為2%，十分有利于延長LED燈珠產品的使用壽命，也能使燈光效果更加真實。
而藍牙模塊的方案采用的是TI的 CC2540作為主芯片，具備直驅功能，通過對模塊參數配置具有4路PWM輸出用于燈的調節，不增加任何處理器的情況下可以通過向模塊發送無線指令獲得ADC，定時開關等一系列功能。

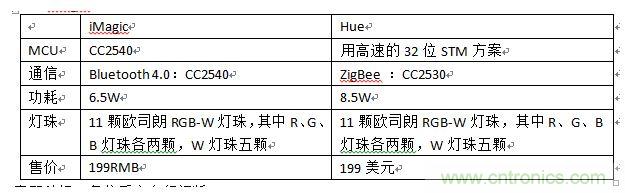

下面將iMagic和最近飛利浦推出的Hue，進行一個簡單對比：
究竟那種好，各位看官自行評斷。
總體來說，這款產品還是不錯的，據小編所查，價格199元，對家庭照明、舞臺照明是很實用的。另外iMagic這塊產品的客戶端的安卓版本是開放源代碼的，對這個有興趣的工程師朋友，可以自己開發自己專屬的客戶端。
